一种漏缝地板的制作方法

本实用新型涉及畜牧业养殖技术领域，更进一步地说是涉及一种漏缝地板。

背景技术：

随着畜牧业的发展，畜牧业养殖的规模日益递增。对于养猪等圈养类型而言，特别需要注重圈养环境的卫生，因此行业内在牲畜养殖中广泛采用漏缝地板，一方面通风效果好，另一方面是采用了漏缝的结构，牲畜的排泄物可以从漏缝中漏下，冲刷时可以减少水的用量，节省资源。

现有漏缝地板结构中，非漏缝的实体部位着力面过窄，一般只有30～40mm，猪在上面走动时蹄部着力不均，容易滑倒。缝缝的尺寸并不合理，一般为15～20mm，猪群踩踏后的排泄物不容易完全透过漏缝，会有部分粪便残留在漏缝的侧壁和实体部位底部，日积月累会造成漏缝堵塞，无法继续发挥应有的作用，而漏缝的宽度狭小，难以进行清除，大量的排泄物堆积在猪舍内。在冬季气温低，通风换气设备不良，导致猪舍内部氨气浓度增加，大量条件性致病菌繁殖，致使猪群呼吸道疾病和死亡率增加，饲料报酬率降低，给养殖户造成巨大的经济损失。

因此，如何设计一种不易造成阻塞的漏缝地板，是目前本领域的技术人员需要解决的技术问题。

技术实现要素：

为解决上述技术问题，本实用新型提供了一种漏缝地板，地板板体上平行地开设多条长度相同的漏缝，相邻的两条漏缝之间形成踏板，所述踏板横截面的宽度由上向下渐缩。

优选地，所述踏板的横截面为上大下小的梯形、三角形、半圆或阶梯形。

优选地，所述地板板体与所述漏缝平行的边缘设置与所述踏板边缘相同的斜面，所述斜面的两端向板体中心凹陷形成边缝；两条所述边缝相互拼接能够形成所述漏缝。

优选地，每块地板上设置6～12条所述漏缝。

优选地，地板板体的边缘设置端缝，所述端缝的长度方向与所述漏缝的长度方向垂直，所述端缝的横截面与所述漏缝的横截面形状相同。

优选地，地板的上表面设置波纹结构。

优选地，所述漏缝的顶部宽度介于22～26mm，底部的宽度介于85～90mm；所述踏板上表面的宽度介于130～150mm。

优选地，所述地板上设置两条所述端缝，多条所述漏缝均匀地分布于两条所述端缝之间。

优选地，所述漏缝、所述踏板的边缘与所述地板板体的边缘均设置倒角。

本实用新型提供了一种漏缝地板，在地板的板体上平行地开设多条长度相同的漏缝，相邻的两条漏缝之间形成踏板，踏板横截面上下两端的宽度不同，而是由上向下渐缩，踏板之间的漏缝横截面呈上小下大向下渐扩的结构。

牲畜的排泄物可以通过地板上设置的漏缝向下排出，降低清洗猪舍的难度。踏板的横截面宽度由上向下渐缩，在漏下的过程中受重力直接掉落，更少地与踏板的侧壁接触，不易附着在踏板的侧壁上，因此使用时降低了发生堵塞的概率，在长期的使用过程中始终保持漏缝通畅，发挥应有作用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型漏缝地板一种设置方式的横截面结构图；

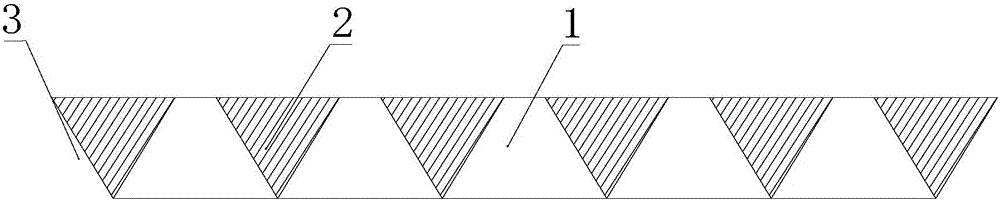

图2为本实用新型漏缝地板第二种设置方式的横截面结构图；

图3为本实用新型漏缝地板第三种设置方式的横截面结构图；

图4为本实用新型漏缝地板第四种设置方式的横截面结构图；

图5为一种具体结构的正面结构图；

图6为另一具具体结构的正面结构图。

其中：

漏缝1、踏板2、边缝3、端缝4。

具体实施方式

为了使本领域的技术人员更好地理解本实用新型的技术方案，下面将结合附图及具体的实施方式，对本申请的漏缝地板进行详细的说明。

本实用新型给出的漏缝地板在地板板体上开设多条长度相同的漏缝1，各条漏缝之间相互平行，相邻的两条漏缝1之间为地板的实体结构，形成踏板2，踏板2的横截面宽度由上向下渐缩，两个踏板2之间的漏缝1的横截面由上向下渐扩，即越靠下方横截面的开口越大。踏板2部分为实体，提供支撑，牲畜可以在上面行走；踏板2之间的漏缝1将牲畜的排泄物向下漏出，用水冲洗时可以顺利地从漏缝1中掉下。由于踏板2的横截面由上向下逐渐缩小，在重力作用下，从漏缝1的上方开口最小处漏下的排泄物会直接掉落到下方。由于踏板2的侧壁不是竖直的，而是呈一定的倾斜变化，下方的侧壁相对于上方的开口更大，上方掉落的物体不会附着在侧壁上，直接向下掉落，避免排泄物在侧壁上积累，保证了下降过程的通畅。需要说明的是，本文表述的横截面是指垂直于漏缝1和踏板2长度方向的平面截割出的剖面。

排泄经水冲洗后为流体，在下降时容易粘附在侧壁上，本实用新型通过改变原有漏缝地板的开孔结构，避免了粘附情况的出现，更好地使排泄物向下流出，长期使用漏缝地板也能达到通畅无阻的效果，避免阻塞，给牲畜提供良好的生长环境。

如图1至图4所示，分别表示四种本实用新型提供的漏缝地板的横截面的结构示意图。踏板2的横截面由上向下逐渐地减小，具体的结构可根据不同的使用需求进行设计，但只要符合渐缩的结构都是本实用新型所要保护的范围。在此给出一些具体的设置方案，图1表示踏板2的横截面形状为上大下小的梯形，一般地设置为等腰梯形，使受力均匀分布；图2表示踏板2的横截面形状为上大下小的三角形，一般设置为等腰三角形；梯形和三角形斜边的倾斜程度具体设定，本文在此不作限定。图3表示踏板2的横截面形状为上大下小的半圆；图4表示踏板2的横截面形状为上大下小的阶梯形；此处给出的半圆结构仅是一种优选形式，弧面也可设置成劣弧。这些都仅作为几种优选方案，其他符合本申请创新点的结构也都可以采用。

在此基础上更进一步，在地板板体和漏缝1平行的两个边缘设置为斜面，边缘的斜面与踏板2的边缘为相同的倾斜结构，并且斜面的两端向内凹陷形成边缝3，边缝3向板体中心凹陷的长度为漏缝1的一半，两条边边缝3相互拼接能够形成一条完整的漏缝1，两块地板相互拼接后漏缝1不致间断，有更多的漏缝1用于掉落排泄物。

更进一步地，每块地板上设置6～8条漏缝1，各个漏缝1均匀分布在板体上。当然，关于每块地板上所设置的漏缝1的数量需要根据板面的大小以及漏缝本身的长度和宽度决定。

本申请在此给出一种具体的结构尺寸，漏缝1的顶部宽度介于22～26mm，底部的宽度介于85～90mm；踏板2上表面的宽度介于130～150mm。踏板2的宽度大于漏缝的宽度，支撑效果更好。上文所述的“介于”均包含端点值。

此外，在上述方案基础之上，本申请在地板板体上还设置端缝4，端缝4的长度方向与漏缝1的长度方向垂直，端缝4的横截面与漏缝1的横截面形状相同，尺寸可以相应设定。如图5所示，为一种地板设置方式的正面结构图，每块地板上设置两条端缝4，端缝4位于板体的边缘，处于漏缝的两端，多条漏缝1均匀地分布在两条端缝4之间。通过设置端缝使开孔面积更大，板面得到更充分的利用。

如图6所示，表示另一种开孔设置方式的正面结构图，端缝4中间的漏缝1可均匀地设置两排，排列的方式均可根据使用要求作出变化。

另外，在地板板体的实体部位上表面设置波纹结构，使上表面呈波纹面，增大摩擦力，牲畜活动时不易摔倒，起到一定的保护作用。

另外，在踏板2的边缘与地板板体的边缘均设置倒角，避免牲畜被刮伤。

本实用新型的核心思想在于漏缝向逐渐扩大，当排泄物从上漏下时不会粘附在踏板2的侧壁上，直接垂直掉落，时刻保持漏缝通畅。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理，可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
