兔笼的制作方法

本实用新型涉及一种养兔设备，具体的说，涉及了一种兔笼。

背景技术：

目前肉兔养殖中兔笼的盖子多使用立式卡子固定在兔笼架上，由于立式卡子固定笼盖之后，突出于笼盖之上，造成工人在饲喂兔的过程中，及其容易剐蹭突出部分，造成卡子变形甚至折断，对饲养工人手臂部位造成损伤，同时容易造成卡子与兔笼架固定部位松弛，导致卡子自动松开；或者由于兔子头部的顶推使其自动松开，兔子跑出兔笼外，增加饲养管理难度，引起不必要的粪便乱排，造成兔舍卫生状况，疾病传播等问题。

为了解决以上存在的问题，人们一直在寻求一种理想的技术解决方案。

技术实现要素：

本实用新型的目的是针对现有技术的不足，从而提供了一种兔笼，改变了兔笼笼盖和兔笼卡子的位置，在避免饲养工人受伤的同时也改善了兔子跑出兔笼的情况，具有设计科学、结构简单、经济实用的优点。

为了实现上述目的，本实用新型所采用的技术方案是：一种兔笼，所述兔笼的前侧由挡板构成，所述兔笼的笼盖设置在所述兔笼的上方，所述笼盖的后侧与所述兔笼的后侧铰接，所述笼盖的前侧通过兔笼卡子与所述挡板的上部锁闭。

基于上述，所述兔笼包括底板以及分别安装在所述底板上的后板和一对侧板，所述挡板和所述后板安装在一对所述侧板之间，所述笼盖与所述后板的上部铰接，一对所述侧板之间设置有将所述兔笼分成两部分的立隔板。

基于上述，所述笼盖包括与所述后板的上部铰接的固定笼盖以及与所述固定笼盖铰接的活动笼盖，所述活动笼盖通过所述兔笼卡子与所述挡板的上部锁闭。

基于上述，所述兔笼卡子包括固接在所述挡板上的固定片、沿所述固定片顶部向斜上方延伸的连接片以及沿所述连接片顶部向所述前挡板弯曲的横档片，所述横档片锁扣所述活动笼盖。

基于上述，所述兔笼中还设置有饲料盒，所述饲料盒上依次连通有进料筒和进料漏斗，所述进料筒的筒壁固定在所述固定笼盖上。

基于上述，所述兔笼卡子还包括沿所述横档片反向弯曲延伸的手柄。

作为优选，所述手柄为圆弧结构。

作为优选，所述底板是网格底板。

本实用新型相对现有技术具有实质性特点和进步，具体的说，本实用新型在原来兔笼的基础上将兔笼的笼盖设置在兔笼的顶部，并将兔笼的前侧设置为挡板结构，减少了饲养工人接触兔笼笼盖的机会，避免了兔子跑出兔笼的情况；同时还设置有固定在笼盖上的饲料盒，饲养工人无需打开笼盖即可喂养兔子，减轻了饲养难度，提高了兔笼的安全性能，具有结构简单、经济实用的优点。

附图说明

图1是本实用新型的结构示意图。

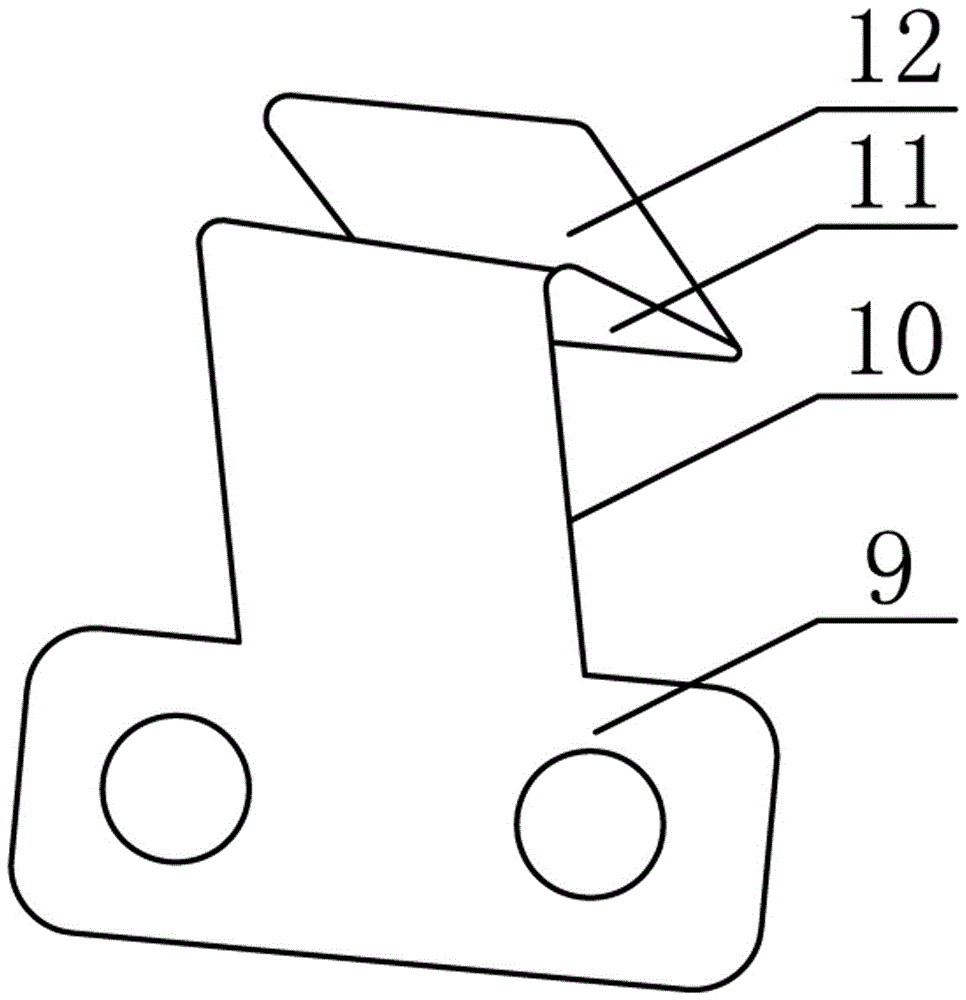

图2是本实用新型中所述兔笼卡子的具体结构示意图。

图3是本实用新型中所述饲料盒的具体结构示意图。

图中，1.挡板；2.笼盖；3.固定笼盖；4.活动笼盖；5.后板；6.侧板；7.立隔板；8.兔笼卡子；9.固定片；10.连接片；11.横档片；12.手柄；13.饲料盒；14.进料筒；15.进料漏斗。

具体实施方式

下面通过具体实施方式，对本实用新型的技术方案做进一步的详细描述。

如图1所示，一种兔笼，所述兔笼的前侧由挡板1构成，所述兔笼的笼盖2设置在所述兔笼的上方，所述笼盖2的后侧与所述兔笼的后侧铰接，所述笼盖2的前侧通过兔笼卡子8与所述挡板1的上部锁闭。本实用新型将原来设置在所述兔笼前侧的所述笼盖2设置在了所述兔笼的上方，避免了饲养人员剐蹭所述兔笼卡子8突出的部分或者由于兔子头部的顶推使所述兔笼卡子8自动松开的现象，极大减少了兔子逃出所述兔笼的机会。

具体的，所述兔笼包括底板以及分别安装在所述底板上的后板5和一对侧板6，所述挡板1和所述后板5安装在一对所述侧板6之间，所述笼盖2与所述后板5的上部铰接，一对所述侧板6之间设置有将所述兔笼分成两部分的立隔板7。为了便于清扫兔子的粪便，保持所述兔笼的清洁，所述底板采用网格底板。在具体实施例中，为了更好的观察所述兔笼内兔子的情况，所述笼盖2、所述后板5、一对所述侧板6以及所述立隔板7均为网格结构。为了使所述兔笼的外形更美观、更容易压制成型，所述底板、所述挡板1、所述笼盖2、所述后板5、一对所述侧板6以及所述立隔板7均采用不锈钢制成。

为了进一步减小饲养人员打开所述笼盖2时兔子跳出所述兔笼的现象，所述笼盖2还包括与所述后板5的上部铰接的固定笼盖3以及与所述固定笼盖3铰接的活动笼盖4，所述活动笼盖4通过所述兔笼卡子8与所述挡板1的上部锁闭；通过采用这样的结构来限制所述笼盖2的活动范围，进一步保证了所述兔笼的安全性。

具体的，如图2所示，所述兔笼卡子8包括固接在所述挡板1上的固定片9、沿所述固定片9顶部向斜上方延伸的连接片10以及沿所述连接片10顶部向所述挡板1弯曲的横档片11，所述横档片11锁扣所述活动笼盖4。其中，所述兔笼卡子8的材料可以为具有弹性的不锈钢、铁皮或硬塑料等。在具体实施例中，为了保证所述兔笼卡子8能够紧紧地固定所述活动笼盖4，可以通过固定螺母或铆钉将所述固定片9固定在所述挡板1的中上部。

按下所述活动笼盖4时，拉动所述连接片10使所述横档片11的下端面卡住所述活动笼盖4下边缘，进而将所述活动笼盖4固定在所述挡板1上。所述兔笼卡子8的这种结构和安装位置减少了饲养工人在饲养过程中接触所述兔笼卡子8的情况，延长了所述兔笼卡子8的使用寿命。

为了便于饲养工人打开所述兔笼，所述兔笼卡子8还包括沿所述横档片11反向弯曲延伸的手柄12。饲养工人只需拉动所述手柄12即可打开所述兔笼。为了防止饲养工人剐蹭到所述手柄12导致受伤，所述手柄12优选为圆弧结构；为了防止饲养工人手滑，便于操作，所述手柄12上还套有保护套。

为了方便饲养工人喂食所述兔笼中的兔子，如图1和图3所示，所述兔笼中还设置有饲料盒13，所述饲料盒13上依次连通有进料筒14和进料漏斗15，所述进料筒14的筒壁固定在所述固定笼盖3上。喂养兔子时，饲养工人通过所述进料筒14向所述饲料盒13加料，而无需打开所述活动笼盖4，简化了饲养步骤，提高了饲养效率。

最后应当说明的是:以上实施例仅用以说明本实用新型的技术方案而非对其限制；尽管参照较佳实施例对本实用新型进行了详细的说明，所属领域的普通技术人员应当理解：依然可以对本实用新型的具体实施方式进行修改或者对部分技术特征进行等同替换；而不脱离本实用新型技术方案的精神，其均应涵盖在本实用新型请求保护的技术方案范围当中。
