一种浇灌设备的制作方法

本实用新型属于农业栽培设备技术领域，具体涉及一种浇灌设备。

背景技术：

目前，温室大棚栽培育苗作为一种新的高产、高效、优质的农业生产方式，已经在国内得到广泛应用，也已成为世界各国农业发展的一种趋势。但是现有的大棚浇灌系统比较复杂，成本高，并且浇灌范围小。

技术实现要素：

本实用新型的目的是提出一种用于温室大棚的浇灌设备，有效增加浇灌面积，提升浇灌效果。

本实用新型的技术方案是这样实现的：一种浇灌设备，包括水池和浇灌管，所述浇灌管通过供水管与所述水池相连，所述供水管上设有水泵，所述浇灌管上设有闸阀及若干雾化喷头。

浇灌管对植物表面进行浇灌，并能喷洒农药制剂，防治病虫害。

较优地，所述水池内设有搅拌装置。当在水池中加入农药等时，开启搅拌装置使之充分混合。

进一步地，为实现自动浇灌，还包括控制器，所述闸阀为电磁阀，所述控制器分别与所述闸阀、搅拌装置和水泵电性连接。控制器自动控制闸阀、搅拌装置和水泵开启和关闭。

较优地，所述雾化喷头包括喷头本体，所述喷头本体设有进液直通道、增压腔及涡流腔，所述涡流腔通过侧孔与所述增压腔连通，所述增压腔的内径大于所述进液直通道的内径，所述涡流腔设有喷孔。浇灌液体从进液直通道进入，液体流入增压腔后流速减缓，压力增大，然后高速由侧孔进入涡流腔形成强涡流并雾化，最后从喷孔喷出雾化液体。

进一步地，所述喷孔由喷孔第一段和喷孔第二段组成，所述喷孔第一段的直径小于所述喷孔第二段的直径，可增强雾化效果。

较优地，所述所述喷孔第一段的直径为2～4mm，所述喷孔第二段的直径为5～8mm。

附图说明

图1为本实用新型的结构示意图；

图2雾化喷头的结构示意图为；

图3为喷孔的结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1所示的浇灌设备，包括水池1、浇灌管7及控制器(图中未画出)，水池1内设有搅拌装置2，浇灌管7通过供水管4与水池1相连，供水管4上设有水泵3，浇灌管7上设有电磁阀5及若干雾化喷头6，控制器采用PLC控制器，为现有技术，控制器分别与电磁阀5、5搅拌装置2和水泵3电性连接。

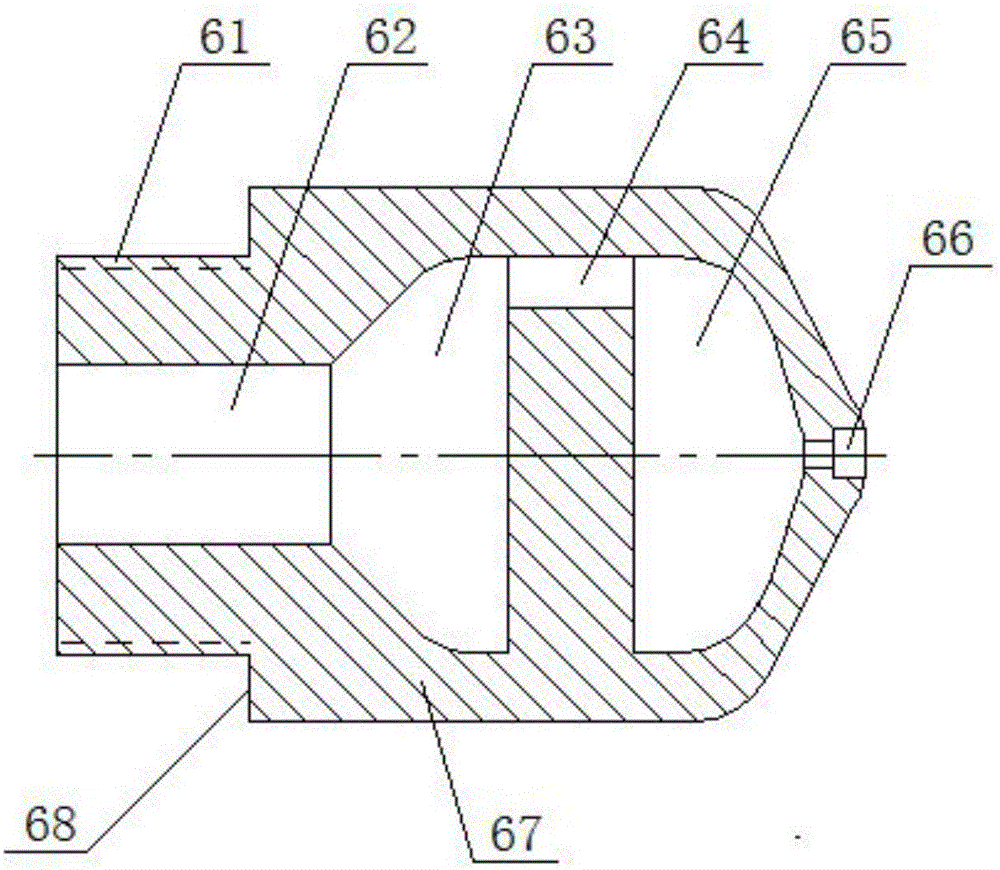

如图2和图3所示的雾化喷头6，包括喷头本体67，喷头本体67顺序设有进液直通道62、增压腔63及涡流腔65，涡流腔65通过侧孔64与增压腔63连通，以使液体从侧面进入涡流腔65后形成涡流，增压腔63的内径大于进液直通道62的内径，涡流腔65设有喷孔66，喷孔66由喷孔第一段661和喷孔第二段662组成，喷孔第一段661的直径d1为2.8mm，喷孔第二段662的直径d2为6mm，喷头本体61的外圆设有轴肩68和外螺纹61。

浇灌管7上设有与外螺纹61相配合的内螺纹孔，雾化喷头6与浇灌管7螺纹连接。

该浇灌设备的工作原理和工作过程如下：根据需要，在水池1中加入农药或化肥等，开启搅拌装置2使其充分混合；浇灌时，关闭搅拌装置2，开启水泵3和电磁阀5，浇灌管7内形成高压水流，高压水流经雾化喷头6喷出雾化液体，使得大棚内弥漫着雾化液体覆盖整个植物体。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
