一种宠物航空旅行箱的制作方法

本实用新型涉及宠物用品领域，特别涉及一种宠物航空旅行箱。

背景技术：

随着人类生活水平的提高，宠物的饲养量也越来越多，各种各样的宠物用品遍布大街小巷。但大多宠物用品都只是供家庭固定放置使用，当人们想要外出旅行时，一般只能将宠物寄养。

但是，现在宠物作为人类的朋友显得越来越重要，常常需要陪伴主人的生活、工作和娱乐，因此当主人外出工作旅行时，也时常想要宠物的陪伴。此时，一个方便的宠物旅行箱就变得尤为重要。

技术实现要素：

本实用新型的目的在于针对上述问题，提供了一种宠物航空旅行箱，方便易拆装，便于携带，可适用于宠物的长途旅行。

本实用新型的目的是这样实现的：

一种宠物航空旅行箱，其特征在于，包括箱体和箱盖，所述箱盖的顶部 两侧对称设有水平伸出的弹性销轴，箱盖底部还设有可对称收缩的插销，所述箱盖通过弹性销轴插入箱体上与弹性销轴相匹配的销孔内，以实现箱盖与箱体之间的转动连接，所述箱盖底部的插销分别插入箱体上与插销相匹配的锁孔内，以实现箱盖的锁紧。

其中，所述弹性销轴包括水平轴，所述水平轴靠近其两端处沿径向开有对称的通孔，在两个通孔内分别插有销钉，水平轴的两端部分别套有短弹簧，在短弹簧外则套有一端封闭的轴套,所述销钉的两端分别自轴套的侧壁上的一对长孔中伸出。

其中，所述插销包括两根水平销轴、长弹簧、T型外壳和两个滑块，所述两个滑块对称插入T型外壳的凸起部的两侧，所述长弹簧安装于T型外壳内，长弹簧的两端分别与两个滑块相抵接，所述两根水平销轴呈一直线分布，两根水平销轴相近的端部分别与两个滑块相连；将两个滑块往T型外壳的凸起部挤压，可带动两根水平销轴作水平移动。

本实用新型的有益效果为：本实用新型结构简单，方便易拆卸，便于携带，适用于航空旅行，还可将箱盖打开翻转至箱体顶部，当固定的宠物箱使用。

附图说明

图1为本实用新型的整体结构示意图。

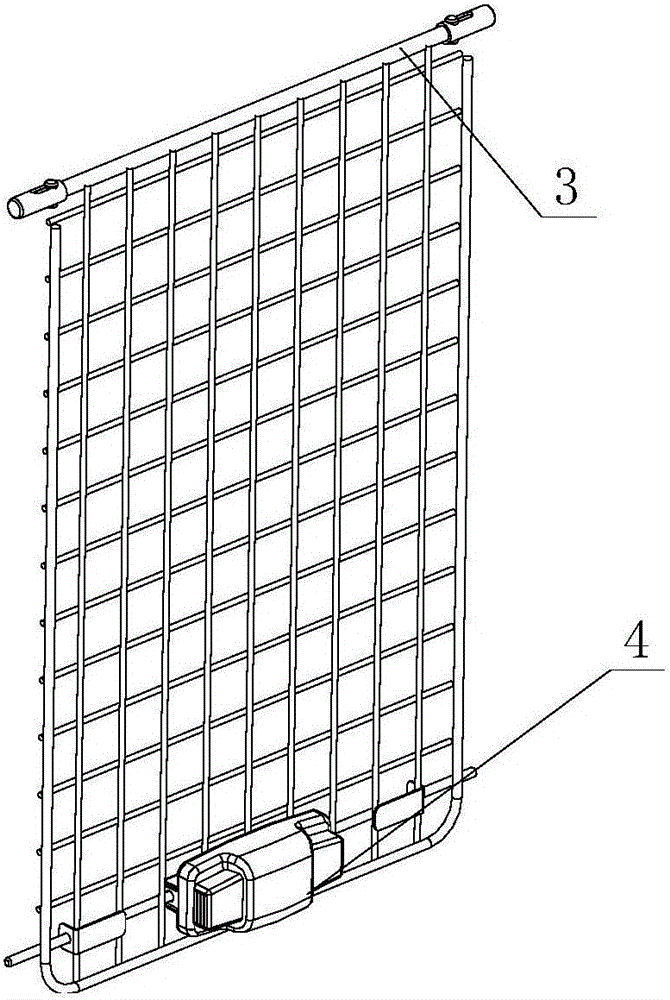

图2为本实用新型中箱盖的结构示意图。

图3为图2的爆炸图。

图4为图3中A部的放大图。

图5为图3中B部的放大图。

图6为本实用新型中箱盖的翻转示意图。

具体实施方式

下面结合具体实施例和附图，进一步阐述本实用新型。

如图1和图2所示，一种宠物航空旅行箱，包括箱体1和箱盖2，所述箱盖2的顶部两侧对称设有水平伸出的弹性销轴3，箱盖2底部还设有可对称收缩的插销4，所述箱盖2通过弹性销轴3插入箱体1上与弹性销轴3相匹配的销孔内，以实现箱盖2与箱体1之间的转动连接，所述箱盖2底部的插销4分别插入箱体1上与插销4相匹配的锁孔内，以实现箱盖2的锁紧。

如图2-图4所示，弹性销轴3包括水平轴31，所述水平轴31靠近其两端处沿径向开有对称的通孔32，在两个通孔32内分别插有销钉33，水平轴31的两端部分别套有短弹簧34，在短弹簧34外则套有一端封闭的轴套35,所述销钉33的两端分别自轴套35的侧壁上的一对长孔36中伸出。

安装时，只需先捏住两端的轴套35往水平轴31的中间方向水平移动并压缩短弹簧34，然后对准箱体1的销孔放开轴套35，轴套35会在短弹簧34的作用力下插入箱体1的销孔中，实现箱盖2和箱体1之间的转动连接。当需要将本宠物航空旅行箱当固定的宠物笼使用时，只需将箱盖2翻转至叠放于箱体1的顶部上即可。而需要拆卸箱盖2时，只需捏住两端的轴套35往水平轴31的中间方向水平移动压缩短弹簧3，便可方便地将箱盖2自箱体1上卸下。

如图2、3和5所示，插销4包括两根水平销轴41、长弹簧42、T型外壳43和两个滑块44，所述两个滑块44对称插入T型外壳43的凸起部的两侧，所述长弹簧42安装于T型外壳43内，长弹簧42的两端分别与两个滑块44相抵接，所述两根水平销轴41呈一直线分布，两根水平销轴41相近的端部分别与两个滑块44相连。将两个滑块44往T型外壳43的凸起部挤压，可带动两根水平销轴41作水平移动。

需要锁紧时，只需先捏住滑块44往T型外壳43的凸起部挤压长弹簧42，使两根水平销轴41往T型外壳43的中心水平移动，然后对准箱体1的锁孔放开滑块44，滑块44会在长弹簧42的作用力下插入箱体1的锁孔中，实现箱盖2和箱体1之间的锁紧。而需要打开箱盖2时，也只需捏住滑块44往T型外壳43的凸起部挤压长弹簧42，使两根水平销轴41往T型外壳 43的中心水平移动，便可打开箱盖2。
