一种防鼠门及包括该防鼠门的电器产品的制作方法

本实用新型涉及防鼠设施技术领域，更具体地说，涉及一种防鼠门。

背景技术：

空调器、洗衣机等电器产品的外壳体上通常设有若干过管孔和过线孔，为了避免老鼠、昆虫等从过管孔和过线孔钻入电器产品的内部咬断线路或破坏内部器件，通常在过管孔和过线孔的位置设置有防鼠门。

现有技术中的防鼠门的过线孔和过管孔的大小不能调节，为了保证能够正常过管或过线，过线孔和过管孔通常留有一部分余量，当管路或线路穿过过管孔或过线孔后，管路或线路与过管孔或管线孔之间依然存在较大的间隙，老鼠、昆虫、灰尘等可以通过间隙进入空调内部，对空调的内部结构造成破坏。

因此，如何在保证防鼠门能够正常过管或过线的基础上，解决现有技术中管路或线路穿过防鼠门之后，依然存在较大的间隙的问题，成为本领域技术人员所要解决的重要技术问题。

技术实现要素：

有鉴于此，本实用新型的目的在于提供一种防鼠门，其能够在保证正常过管或过线的基础上，有效减小管路或线路与过孔之间的间隙。本实用新型的目的还在于提供一种包括上述防鼠门的电器产品。

本实用新型提供的一种防鼠门，包括：

底座，开设有第一过孔；

叶片，所述叶片通过转轴与所述底座相连接，所述叶片绕所述转轴转动时能够遮挡或避开所述第一过孔；

转盘，与所述底座可转动地相配合，所述转盘设有与所述第一过孔相对应的第二过孔，且所述转盘与所述叶片中的一个设有第一弧形导向槽、另一个设有伸入至所述第一弧形导向槽中的导向柱；所述转盘转动时，所述导向柱沿所述第一弧形导向槽产生相对滑动、以使所述叶片绕所述转轴产生转动。

优选地，所述底座和所述转盘之间设有能够阻止所述转盘自然转动的阻尼结构。

优选地，所述叶片至少为两个。

优选地，所述叶片以所述第一过孔的中心为中心均匀分布。

优选地，还包括与所述底座相配合的盖板，所述盖板设有与所述第一过孔相对应的第三过孔，所述底座和所述盖板之间形成用于安装所述叶片和所述转盘的安装空间。

优选地，所述转盘上设有用于拨动所述转盘转动的凸起，所述底座或者所述盖板设有第二弧形导向槽，所述凸起伸出于所述第二弧形导向槽。

优选地，所述阻尼结构包括齿条结构和能够卡在所述齿条结构的任意两个齿之间的弹扣，所述齿条结构和所述弹扣二者之一设置在所述转盘上、另一个设置在所述底座上，当所述转盘转动时，所述弹扣沿所述齿条结构滑动。

优选地，所述弹扣和所述齿条结构为过盈配合。

优选地，所述盖板和所述转盘之间设有能够阻止所述转盘自然转动的阻尼结构。

优选地，所述盖板和所述底座通过卡扣和卡槽相连接。

优选地，所述盖板和所述底座二者之一设有导向筋条、另一个设有与所述导向筋条相配合的导向槽，所述导向筋条与所述导向槽相对滑动至预设位置时，所述卡扣与所述卡槽相卡合。

优选地，所述叶片至少为两对，每对所述叶片中的两个叶片与所述底座的连接点、以所述第一过孔的中心为中心对称分布。

优选地，任意相邻的两对所述叶片中，其中一对所述叶片叠置在另一对所述叶片的上方。

本实用新型还提供了一种电器产品，设有防鼠门，所述防鼠门为如上任一项所述的防鼠门。

本实用新型提供的技术方案中，将管路或者线路由底座和转盘相对应的第一过孔和第二过孔中穿过，而后转动转盘，转盘转动时导向柱沿第一弧形导向槽产生相对滑动，进而使得叶片绕转轴产生转动，叶片绕转轴转动时，能够遮挡第一过孔，进而将管路或者线路卡紧，避免管路或线路与第一过孔之间出现较大的间隙。如此设置，本实用新型提供的技术方案，其能够在保证防鼠门能够正常过管或过线的基础上，有效减小管路或线路与过孔之间的间隙。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型具体实施方式中防鼠门的分解示意图；

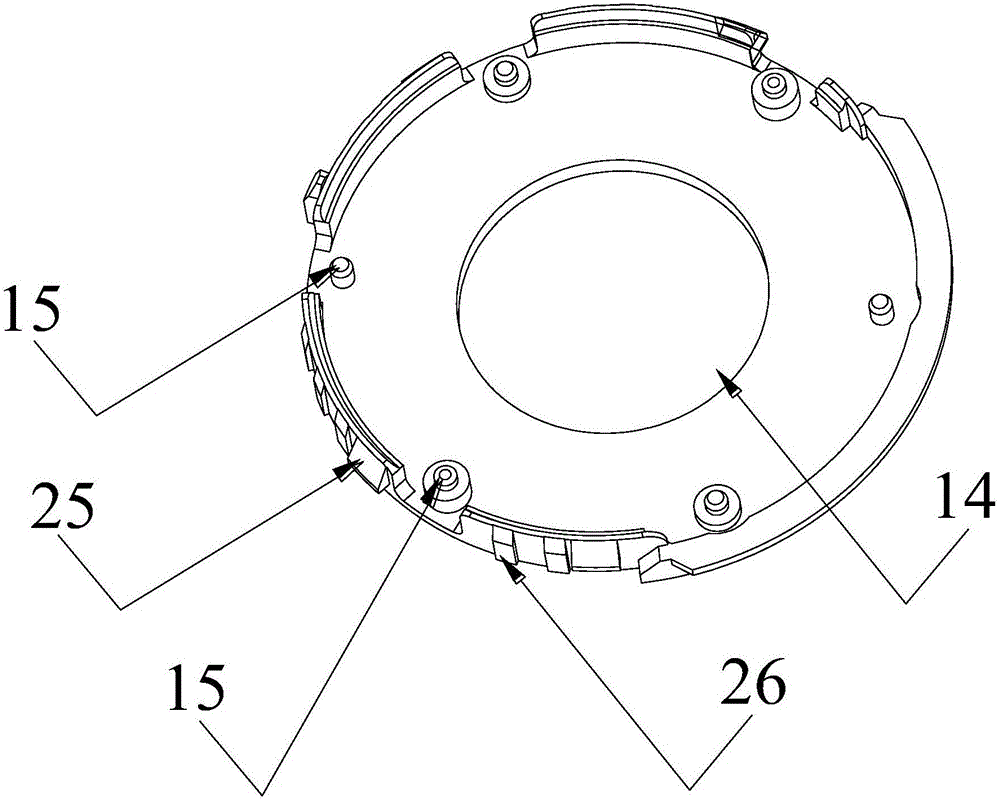

图2为本实用新型具体实施方式中底座示意图；

图3为本实用新型具体实施方式中转盘示意图；

图4为本实用新型具体实施方式中盖板正面示意图；

图5为本实用新型具体实施方式中盖板背面示意图；

图6为本实用新型具体实施方式中防鼠门装配俯视示意图；

图7为本实用新型具体实施方式中防鼠门装配主视示意图；

图8为本实用新型具体实施方式中单个叶片的结构示意图；

图1-图8中：

底座—11、叶片—12、转盘—13、第一过孔—14、转轴—15、第二过孔—16、第一弧形导向槽—17、导向柱—18、盖板—19、第三过孔—20、齿条结构—21、弹扣—22、凸起—23、第二弧形导向槽—24、卡扣—25、导向筋条—26。

具体实施方式

本具体实施方式提供了一种防鼠门，其能够在保证正常过管或过线的基础上，有效减小管路或线路与过孔之间的间隙。本具体实施方式还提供了一种包括上述防鼠门的电器产品。

以下，参照附图对实施例进行说明。此外，下面所示的实施例不对权利要求所记载的实用新型内容起任何限定作用。另外，下面实施例所表示的构成的全部内容不限于作为权利要求所记载的实用新型的解决方案所必需的。

请参考图1-图8，本实施例提供的防鼠门，包括底座11、叶片12及转盘13，其中，底座11开设有第一过孔14，叶片12通过转轴15与底座11相连接，叶片12绕转轴15转动时能够遮挡或避开第一过孔14。

转盘13与底座11可转动地相配合，具体可在底座11的四周设置环形挡板，转盘13可直接扣在环形挡板围起来的圆形空间之中，且转盘13能够在环形挡板的约束下进行转动。当然，二者也可通过其它方式配合，比如，在转盘13通过环形导轨与底座11实现可转动地配合。

转盘13设有与第一过孔14相对应的第二过孔16，且转盘13与叶片12中的一个设有第一弧形导向槽17、另一个设有伸入至第一弧形导向槽17中的导向柱18。转盘13转动时，导向柱18能够沿第一弧形导向槽17产生相对滑动、以使叶片12绕转轴15产生转动。

需要说明的是，第一过孔14供线路或管路穿过，在线路或管路穿过第一过孔14之前，可以转动转盘13，转盘13转动时导向柱18沿第一弧形导向槽17产生相对滑动，进而使得叶片12绕转轴15产生转动，使叶片12避开第一过孔14，以方便穿管或穿线。将线路或管路穿过第一过孔14之后，可以旋转转盘13，使叶片12遮挡第一过孔14，以便夹紧管路或线路，避免管路或线路与第一过孔14之间出现较大的间隙。如此设置，本实施例提供的技术方案，其能够在保证防鼠门能够正常过管或过线的基础上，有效减小管路或线路与过孔之间的间隙。

本实施例中，上述叶片12优选为多个，每个叶片12均通过上述结构与底座11和转盘13相配合。如此设置，当转动转盘13时，能够同时驱动多个叶片12将线路或管路实现卡紧，线路或管路与过孔的各个角度之间的间隙都能够得到有效缩小。

需要说明的是，上述叶片12与线路或管路卡紧时，叶片12与线路或管路相接触的面优选为与线路或管路的外周面相一致的结构。

为了使线路或管路各个方向受力一致，避免出现偏斜，各个叶片12可以均匀地分布在第一过孔14的中心的四周。

进一步地，叶片12至少为两对，每对叶片12中的两个叶片12与底座11的连接点、以第一过孔14的中心为中心对称分布。如此设置，将线路或管路进行夹紧时，每对叶片12都能够夹紧在线路或管路的对称的两个位置，进一步避免了线路或管路出现偏斜的问题。

另外，为了防止各对叶片12之间相互干扰，任意相邻的两对叶片12中，其中一对叶片12叠置在另一对叶片12的上方。如此设置，叶片12分成多层，避免了叶片12之间的相互干扰。

本实施例提供的技术方案中，还可以包括与底座11相配合的盖板19，盖板19设有与第一过孔14相对应的第三过孔20，底座11和盖板19之间形成用于安装叶片12和转盘13的安装空间。如此设置，底板和盖板19形成一个外壳体，将叶片12和转盘13装在外壳体内部，能够防止叶片12和转盘13脱落，提高了整个装置的整体性。

为了防止叶片12将线路或管路卡紧后，出现自然松动的问题。本实施例提供的优选方案中，在底座11和转盘13之间可以设有能够阻止转盘13自然转动的阻尼结构，当然，该阻尼结构也可设置在盖板19和转盘13之间。需要说明的是，上述“自然转动”是指在不受外力驱动的情况下产生的转动。

阻尼结构可以具体包括齿条结构21和与齿条结构21相配合的弹扣22，齿条结构21和弹扣22二者之一设置在转盘13上、另一个设置在底座11或者盖板19上，当转盘13转动时，弹扣22发生弹性形变、能够沿齿条结构21滑动，当转盘13停止转动时，弹扣22恢复弹性形变、并卡在齿条结构21的两个齿之间。

如此设置，当转盘13停止转动后，弹扣22卡在齿条结构21的两个齿之间，实现了转盘13的定位，在不受外力驱动的条件下，转盘13不能发生转动，进而叶片12不能绕转轴15产生转动。

上述弹扣22和齿条结构21优选采用过盈配合的方式，即二者弹扣22始终与齿条结构21相抵紧，如此设置，二者之间的连接比较紧密，避免出现晃动或错位的问题。

上述阻尼也够也可为其它类型的阻尼结构，比如，可以在转盘13上设置弹性柱，而在底座11或盖板19上设置与弹性柱配合的导向槽，转盘13转动时弹性柱沿导向槽滑动，并且弹性柱与导向槽为过盈配合，导向槽将弹性柱夹紧，也能够起到阻尼作用。

为了方便转动转盘13，在转盘13上可以设有用于拨动转盘13转动的凸起23，底座11或者盖板19设有第二弧形导向槽24，凸起23伸出于第二弧形导向槽24。如此设置，转盘13上的凸起23伸出于底座11或盖板19，需要转动转盘13时，只需拨动凸起23，使凸起23沿第二弧形导向槽24滑动即可实现转盘13的转动调节。

为了方便盖板19和底座11的安装，盖板19和底座11可以通过卡扣25和卡槽的方式相连接，比如，在底座11上可以设有卡槽，在盖板19上可以设有能够与卡槽相配合的卡扣25，通过卡接的方式实现二者的连接。当然，二者也可通过其它方式连接，比如，销钉连接、螺纹连接等方式。

另外，为了能够快速地实现盖板19和底座11的卡接，盖板19和底座11二者之一设有导向筋条26、另一个设有与导向筋条26相配合的导向槽，将盖板19和底座11卡接在一起之前，首先使导向筋条26沿导向槽滑动，滑动至一定位置后，卡扣25和卡槽实现卡合。如此设置，在导向筋条26和导向槽的配合下，能够使得卡扣25和卡槽快速对准，以便卡合。

本实施例还提供了一种电器产品，设有防鼠门，该防鼠门为如上实施例所述的防鼠门。需要说明的是，该电器产品可以具体为洗衣机、空调器等设置有防鼠门的电器产品。如此设置，本实施例提供的电器产品，其防鼠门能够在保证正常过管或过线的基础上，有效减小了管路或线路与过孔之间的间隙。该有益效果的推导过程与上述防鼠门所带来的有益效果的推导过程大体类似，故本文不再赘述。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
