一种花生摘果机的摘果腔的制作方法

本实用新型涉及一种花生摘果机构件，尤其是一种花生摘果机的摘果腔。

背景技术：

摘果腔是花生摘果机的重要部件，用于分离花生果和花生秧。目前农村使用的花生摘果机主要是利用滚筒带动花生秧转动，花生秧与凹板筛之间击打和揉搓，使得花生果从花生秧上脱离。这种设备摘果效果好，但是容易使花生壳破碎。

技术实现要素：

针对上述现有技术的不足，本实用新型的目的是提供一种花生摘果机的摘果腔。技术方案如下：

一种花生摘果机的摘果腔，包括外壳、滚筒、滚筒上的钉齿、滚筒轴、凹板筛，所述外壳上通过橡胶连接块连接有若干块平行四边形板，平行四边形的长边与滚筒轴平行，长度与滚筒长度相同。

所述矩形板与橡胶连接块之间、所述外壳与橡胶连接块之间通过固定螺丝连接固定。

所述平行四边形板是矩形或菱形。

本实用新型的有益效果是：结构简单，成本低，摘果效率高。由于采用橡胶连接，滚筒带动花生秧击打平行四边形板时不会强硬撞击果实，是经过缓冲后再将果实击落，因此花生果的破碎率大大降低。

附图说明

图1为结构示意图；

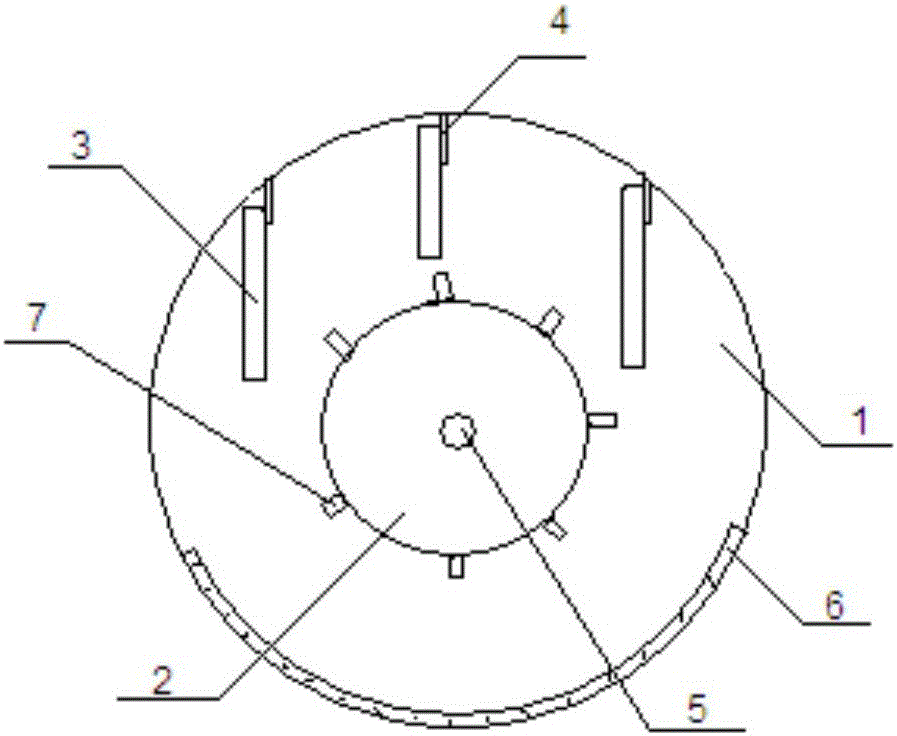

图2为侧视结构示意图；

图中标号：1.外壳；2.滚筒；3.平行四边形板；4.橡胶连接块；5.滚筒轴；6.凹板筛；7.钉齿。

具体实施方式

下面结合附图对本发明作更进一步的说明。

如图1所示为一种花生摘果机的摘果腔，包括外壳(1)，外壳(1)内壁上方通过橡胶连接块(4)连接有若干平行四边形板(3)，平行四边形板(3)的长边与滚筒轴(5)平行。平行四边形板(3)与橡胶连接块(4)之间、外壳(1)与橡胶连接块(4)之间通过固定螺丝连接固定。滚筒(2)下方设有凹板筛(6)。滚筒(2)上设有若干钉齿(7)。

本实用新型运行时，滚筒轴(5)带动滚筒(2)旋转，同时带动花生秧做圆周运动，花生秧根部花生果与平行四边形板(3)击打，使花生果脱离花生秧，受重力作用掉落在凹板筛上。剩余花生秧被滚筒带出摘果腔。凹板筛过滤掉同时落下的花生茎叶和大块泥土，只有花生果穿过凹板筛掉入摘果腔下方的花生果收集装置。由于采用橡胶连接，滚筒带动花生秧击打平行四边形板时不会强硬撞击果实，是经过缓冲后再将果实击落，因此花生果的破碎率大大降低。

以上所述仅是本发明的优选实施方式，应当指出：对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。
