多功能折叠带电钓鱼椅的制作方法

本实用新型涉及钓鱼椅，是一种多功能折叠带电钓鱼椅。

背景技术：

钓鱼椅是钓鱼爱好者的钓鱼必备工具之一，便于更好地体现钓鱼的休闲活动。现有一些钓箱与钓鱼椅的功能集于一体，支撑脚设有伸缩脚和防滑脚盘，组合简单，携带、使用方便；另一些钓鱼椅采用靠椅或折叠凳结构，其折叠、携带方便。此类折叠钓鱼椅如中国专利文献中披露的申请号201320024134.8，授权公告日2013.06.19，实用新型名称“一种钓鱼椅”；该钓鱼椅的其特征在于所述钓鱼椅的前端设有照明装置，所述照明装置包括电池仓、小灯、开关和输出接头，所述电池仓内装有蓄电池，所述蓄电池用于为小灯和输出接头供电，所述输出接头用于外接设备供电，所述开关控制小灯通断；该钓鱼椅能夜晚照明，向外部设备供电。但上述钓鱼椅的照明结构较为简单，供电量较小，供电方式较为单一，供电设备较少，折叠结构设计欠佳。

技术实现要素：

为克服上述不足，本实用新型的目的是向本领域提供一种高靠背的多功能折叠带电钓鱼椅，使其解决现有同类产品缺少供电设计，以及缺少照明、风扇、躺椅结构设计，折叠结构设计欠佳的技术问题。其目的是通过如下技术方案实现的。

一种多功能折叠带电钓鱼椅，该钓鱼椅的靠架设有座架和底架，底架呈U字形，底架的开口一端两侧通过旋钮开关与靠架铰接，另一端的底部设有支脚架；所述支脚架呈U字形，支脚架的开口一端两侧与底架铰接，靠架的旋钮开关处下方管件与支脚架构成支撑脚平面；其特征在于所述座架的底部设有电池盒，电池盒内设有电池，电池盒设有开关和充电孔，座架的框架一端与靠架的内侧铰接，另一端与底架贴合相抵，座架位于底架的上方，靠架的后部设有向后凸起的限位杆；靠架的上端设有横板，遮阳薄板的一端通过万向节与横板连接，万向节设有横向锁钮和纵向锁钮，遮阳薄板设有LED条灯，LED条灯通过线路与电池连接。上述结构便于减轻底架和旋钮开关处的承载力，限位杆作为靠背使用，并且方便和实现座架、底架、支脚架折叠后收拢于靠架，从而便于该钓鱼椅的携带和使用。同时，该钓鱼椅的电池结构，便于提供LED条灯的夜间照明，以及以下风扇和气泵的使用；遮阳薄板便于该钓鱼椅的遮阳使用，万向节便于遮阳薄板根据阳光直射角度调节遮阳薄板的位置和斜向角度。

所述遮阳薄板呈长方形，遮阳薄板的宽度小于靠架的宽度，遮阳薄板的长度小于座架至横板的高度；上述结构便于遮阳薄板折叠收拢和搬运。遮阳薄板下方的靠架设有万向风扇，万向风扇的一端与靠架的管件扣合，万向风扇通过线路与电池连接；万向风扇便于该钓鱼椅的使用者夏天散热降温。

所述遮阳薄板为太阳能板，太阳能板通过线路与电池连接，遮阳薄板的两侧设有遮帘。上述结构便于太阳能的利用，以及遮阳薄板的进一步遮阳和降温。

所述靠架的内侧设有U字形的支撑架，支撑架通过开口一端两侧的旋钮与靠架连接，遮阳薄板的底部设有限位块，支撑架的另一端与遮阳薄板的限位块相抵。从而通过支撑架支撑住水平竖直状态的遮阳薄板，从而进一步提高遮阳薄板的稳定性，以及挡雨效果。

所述靠架设有上靠架和下靠架，上靠架与下靠架之间的连接处设有锁套；支撑架设有横杆，支撑架与靠架连接的铰接端位于靠架的上靠架上方，收回的靠架和收回靠架的支撑架与限位杆相抵。上述上下靠架结构的靠架便于遮阳薄板高度的调节，收拢于靠架的支撑架与限位杆共同作为该钓鱼椅的靠板使用。

所述座架与底架的贴合相抵处设有管扣，座架与靠架的铰接处设有扭簧。上述结构便于座架折叠时快速收拢，以及展开使用时固定。

所述座架设有鱼竿套座和水杯夹，靠架的支撑脚端呈U字形，靠架与支脚架之间的管架内设有水箱；座架的底部设有气泵，气泵通过线路与电池连接，气泵的气管伸入水箱。上述结构便于水箱的放置，以及该钓鱼椅重心的稳定，同时便于钓鱼竿、水杯或饵料的放置，气泵便于水箱中鱼的存活。

所述靠架的上端设有呈U字形的拉手，即靠架呈长方形，两端向后翘起，下端设有行轮。上述结构便于该钓鱼椅通过拉手和行轮搬运、移动，同时便于靠架的一体使用。

所述底架的支脚架侧设有U字形的搁脚架，搁脚架的两侧开口一端与底架铰接，搁脚架与底架之间设有折叠撑架。上述结构便于该钓鱼椅作为躺椅或搁脚使用。

本实用新型结构设计合理，稳定性好，折叠、存取、使用方便，具有遮阳、降温散热、照明功能；其适合作为带电源的钓鱼椅使用，及其同类产品的结构改进。

附图说明

图1是本实用新型的结构示意图，图中省略遮阳棚。

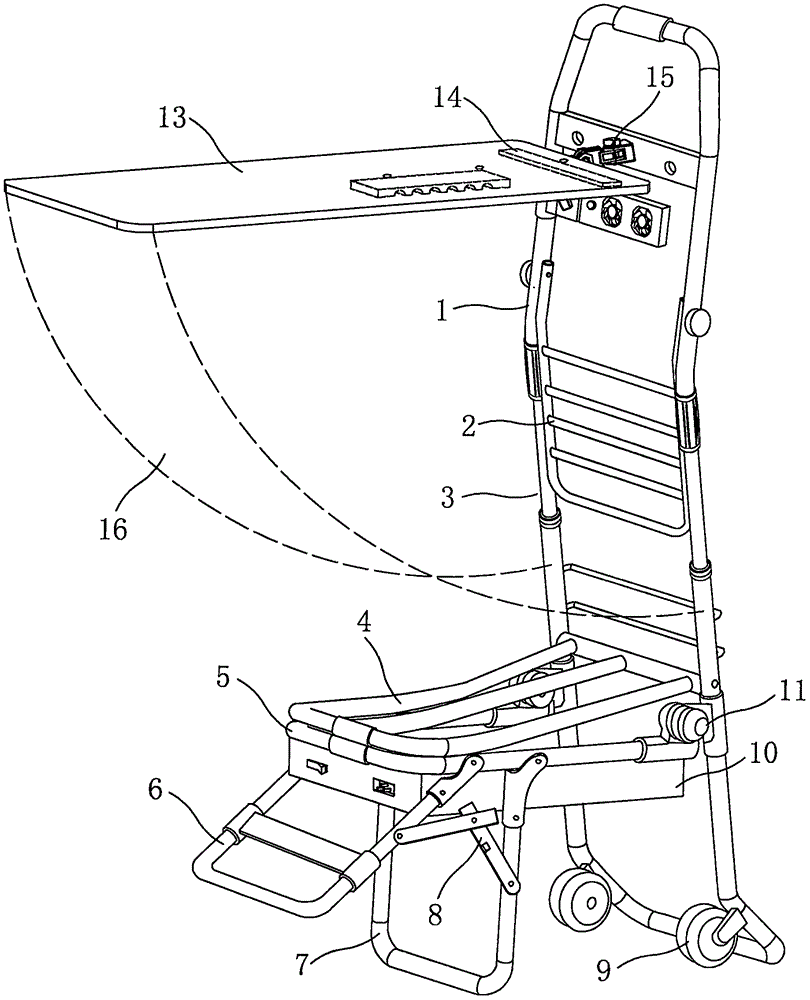

图2是本实用新型的遮阳状态结构示意图，图中虚线为遮帘、LED条灯和限位块。

附图序号及名称：1、靠架，101、横板，102、限位杆，2、支撑架，3、锁套，4、座架，5、底架，6、搁脚架，7、支脚架，8、折叠撑架，9、行轮，10、电池盒，11、旋钮开关，12、万向风扇，13、遮阳薄板，14、LED条灯，15、万向节，16、遮帘。

具体实施方式

现结合附图，对本实用新型结构和使用作进一步描述。如图1、图2所示，该钓鱼椅的靠架1设有座架4和底架5，底架、支撑架2、搁脚架6、支脚架7分别呈U字形，底架的开口一端两侧通过旋钮开关11与靠架铰接，另一端的底部设有支脚架；脚架的开口一端两侧与底架铰接，靠架的旋钮开关处下方管件与支脚架构成支撑脚平面；座架的底部设有电池盒10，电池盒内设有电池，电池盒设有开关和充电孔。座架的框架一端与靠架的内侧铰接，另一端与底架贴合相抵，座架位于底架的上方，靠架的后部设有向后凸起的限位杆102；靠架的上端设有横板101，遮阳薄板13的一端通过万向节15与横板连接，万向节设有横向锁钮和纵向锁钮，遮阳薄板设有LED条灯14；遮阳薄板呈长方形，遮阳薄板的宽度小于靠架的宽度，遮阳薄板的长度小于座架至横板的高度。遮阳薄板下方的靠架设有万向风扇12，万向风扇的一端与靠架的管件扣合，LED条灯、万向风扇通过线路与电池连接，遮阳薄板的两侧设有遮帘16。

同时，靠架的内侧设有支撑架，支撑架通过开口一端两侧的旋钮与靠架连接，遮阳薄板的底部设有限位块，支撑架的另一端与遮阳薄板的限位块相抵。靠架设有上靠架和下靠架，上靠架与下靠架之间的连接处设有锁套3；支撑架设有横杆，支撑架与靠架连接的铰接端位于靠架的上靠架上方，收回的靠架和收回靠架的支撑架与限位杆相抵。座架与底架的贴合相抵处设有管扣，座架与靠架的铰接处设有扭簧。靠架的支撑脚端呈U字形，靠架的上端设有呈U字形的拉手，即靠架呈长方形，两端向后翘起，下端设有行轮9。底架的支脚架侧设有搁脚架，搁脚架的两侧开口一端与底架铰接，搁脚架与底架之间设有折叠撑架8。

使用时，遮阳薄板通过万向节打开，并调节角度和位置，支撑架限位于靠架的限位杆，一起作为该钓鱼椅的靠背使用。需要调节遮阳薄板高度时，通过锁套拉伸上靠架的高度，从而调节遮阳薄板的高度；需要遮阳薄板加强使用的稳定性，调节遮阳薄板与靠架、座架位于同一平面，通过靠架的旋钮打开支撑架，支撑架与遮阳薄板的限位块扣合相抵即可，同时亦可放下遮阳薄板的遮帘。需要使用照明时，打开LED条灯；需要使用降温时，打开万向风扇。需要使用该钓鱼椅的搁脚架时，撑开折叠撑架，搁脚架即可打开至支脚架前方，用于脚的放置。该钓鱼椅需要折叠收拢时，先通过锁套收回靠架，再逐一收回遮阳薄板、座架、底架，接着逐一收回支脚架和搁脚架，从而即可通过行轮和拉手带动该钓鱼椅移动。

根据上述结构特征，遮阳薄板亦可采用为太阳能板，太阳能板通过线路与电池连接；座架设有鱼竿套座和水杯夹，靠架与支脚架之间的管架内设有水箱，通过水箱稳定该钓鱼椅的重心；座架的底部设有气泵，气泵通过线路与电池连接，气泵的气管伸入水箱。
