一种盐碱地肥料快速施肥装置的制作方法

本实用新型涉及施肥用具技术领域，尤其涉及一种盐碱地肥料快速施肥装置。

背景技术：

农作物生长过程中，可能会因为土壤中营养成分的缺失而生长缓慢，尤其对于盐碱地上生长的农作物，盐碱地中所含的盐分会影响到农作物的正常生长，这时就需要定期给农作物施肥，现有技术中的施肥工具结构复杂、使用不方便，且肥料的喷洒不够均匀。

技术实现要素：

本实用新型的目的是克服现有技术存在的缺陷，提供一种使用方便的盐碱地肥料快速施肥装置。

本实用新型解决其技术问题所采用的技术方案是：一种盐碱地肥料快速施肥装置，包括小车，小车的车厢内布置桶体和控制器，桶体内布置水位传感器，水位传感器和控制器连接，控制器连接报警器，还包括管体，管体的一端和桶体的底端连通、另一端悬伸到小车的外部并和花洒相连，花洒的出水口朝下且向远离小车的方向倾斜，管体上设置水阀，水阀和桶体之间连通水泵。

有益效果：本实用新型使用时，沿着肥料喷洒路径开动小车，打开管体的水阀，桶体内的肥料流入管体内并从花洒内洒出落至需要施肥的土壤内即可，通过控制小车匀速行驶使得肥料均匀喷洒，另外，通过水位传感器监控桶体内的肥料量，肥料量减少到设定量后，水位传感器将检测到的信号输送给控制器，控制器控制报警器发出警报，提醒使用者向桶体内加入肥料，整个装置的结构简单，使用方便，省时省力。

附图说明

图1是本实用新型的结构示意图；

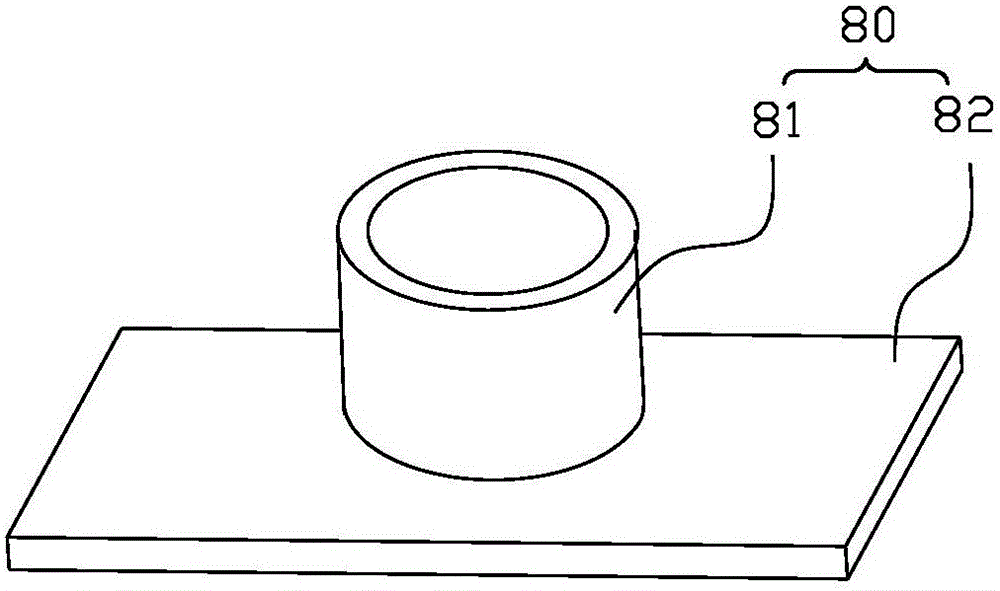

图2是限位架的立体图。

图中：10-小车；20-桶体；30-管体；40-花洒；50-水阀；60-桶盖；70-把手；80-限位架、81-管段、82-板体；90-水泵；100-弹簧；110-固定管夹。

具体实施方式

下面结合图1、图2，对本实用新型作进一步的描述。

一种盐碱地肥料快速施肥装置，包括小车10，小车10的车厢内布置桶体20和控制器，桶体20内布置水位传感器，水位传感器和控制器连接，控制器连接报警器，还包括管体30，管体30的一端和桶体20的底端连通、另一端悬伸到小车10的外部并和花洒40相连，花洒40的出水口朝下且向远离小车10的方向倾斜，管体30上设置水阀50，水阀50和桶体20之间连通水泵90。本实用新型使用时，沿着肥料喷洒路径开动小车10，打开管体30的水阀50，桶体20内的肥料流入管体30内并从花洒40内洒出落至需要施肥的土壤内即可，通过控制小车10匀速行驶使得肥料均匀喷洒，另外，通过水位传感器监控桶体20内的肥料量，肥料量减少到设定量后，水位传感器将检测到的信号输送给控制器，控制器控制报警器发出警报，提醒使用者向桶体10内加入肥料，整个装置的结构简单，使用方便，省时省力。

作为进一步的优选方案：所述管体30为两个以上，花洒40所在的管体30的端部悬伸在小车10的两侧，管体30所连的花洒40对称分布在小车10的两侧，同时实现对小车10两侧的土壤进行施肥，效率较高。

进一步的，所述桶体20的上方设置桶盖60，桶体20的外壁设置把手70，把手70为两个且对称布置在桶体20的两侧。桶盖60的设置避免肥料从桶体20的上方洒出，把手70的设置方便移动桶体20。

优选的，所述桶体20的底部和小车10内立式布置的弹簧100的上端相连，弹簧100为两个以上且间隔布置，小车10内设置桶体20的限位架80，限位架80包括立式布置的管段81和板体82，管段81的底端外周和板体82相连，板体82的外周和小车10的车厢壁相连，管段81套设在桶体10的外周，小车10的车厢底部设置管体30的固定管夹110。将桶体20固定在弹簧100上，在小车10行进的过程中，小车10本身的晃动能够带动桶体20的晃动，使得桶体20内的肥料也能产生摇晃，帮助肥料混合均匀以便顺畅喷洒，管段81对桶体20进行限位，避免桶体20发生倾倒。

应当理解，以上所描述的具体实施例仅用于解释本实用新型，并不用于限定本实用新型。由本实用新型的精神所引伸出的显而易见的变化或变动仍处于本实用新型的保护范围之中。
