一种户外灭虫器的制作方法

本实用新型涉及灭虫灯领域，具体为一种户外灭虫器。

背景技术：

杀虫灯是根据昆虫具有趋光性的特点，利用昆虫敏感的特定光谱范围的诱虫光源，诱集昆虫并能有效杀灭昆虫，降低病虫指数，防治虫害和虫媒病害的专用装置。主要用于害虫的杀灭，减少杀虫剂的使用！但是在野外，灭虫灯的使用面临着很多的问题，诸如由于天气极不稳定，会有雨水和水汽造成诱虫灯内部损坏，大型虫类进入灭虫灯中，对灭虫灯内部的构造形成破坏等。

技术实现要素：

本实用新型的目的在于提供一种户外灭虫器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种户外灭虫器，包括圆柱筒，所述圆柱筒下端设有挡板，所述圆柱筒上端设有端盖，所述端盖上端固定连接有挂钩，所述端盖下表面中部固定连接有电池筒，所述电池筒内安装有电池，所述电池筒下端面固定连接有吸虫灯，所述电池筒外围固定安装有筛网，所述筛网下端固定连接有圆柱箱，所述圆柱箱内壁下端设有支撑板，所述支撑板上端固定连接有马达，所述马达与吸虫灯均与电池连接，所述马达上端固定连接有风扇，所述圆柱箱下端通过螺丝与螺孔配合连接有储虫箱，所述储虫箱内壁上端设有拦板。

优选的，所述储虫箱上端设有内螺纹板。

优选的，所述圆柱筒内壁与外圆柱面之间设有第一斜孔，所述第一斜孔沿着圆柱筒高度方向和圆周方向间歇布置，所述第一斜孔的轴心与水平面之间的夹角成锐角。

优选的，所述挂钩上端面设有圆柱槽，所述圆柱槽与挂钩外圆柱面之间设有矩形孔，所述圆柱槽底面活动安装有弹簧，所述弹簧上端活动安装有圆柱，所述圆柱外圆柱面下端固定连接有推杆，所述推杆与矩形孔贯穿连接，所述挂钩上表面固定连接有钩子。

优选的，所述圆柱箱外圆柱面与内壁之间设有第二斜孔，所述第二斜孔与第一斜孔交错布置在不同的平面内，所述圆柱箱下端设有外螺纹板，所述外螺纹板与内螺纹板连接。

优选的，所述挡板、圆柱筒和端盖均为透光材质。

与现有技术相比，本实用新型的有益效果是：本装置设有挡板、第一斜孔和第二斜孔，挡板可以对雨水进行抵挡，交错布置的斜孔既可以防止雨水进入圆柱箱，又可以引导蚊虫进入本装置，设有挡板、圆柱筒和端盖，三者均为透光材质，可以不对吸虫灯吸引蚊虫产生影响，设有筛网，防止过大的虫子进入圆柱箱对其中的装置产生损害，设有风扇和马达，风扇可以将吸入圆柱箱的蚊虫吹到储虫箱内，设有储虫箱和拦板，可以将蚊虫困死在储虫箱内，非常环保，本装置在灭虫灯可以顺利让蚊虫进入灭虫灯内部的情况下，可以有效的避免雨水对灭虫灯内部的侵蚀，且可以避免大型昆虫对灭虫灯内部的装置产生破坏。

附图说明

图1为本实用新型剖视图；

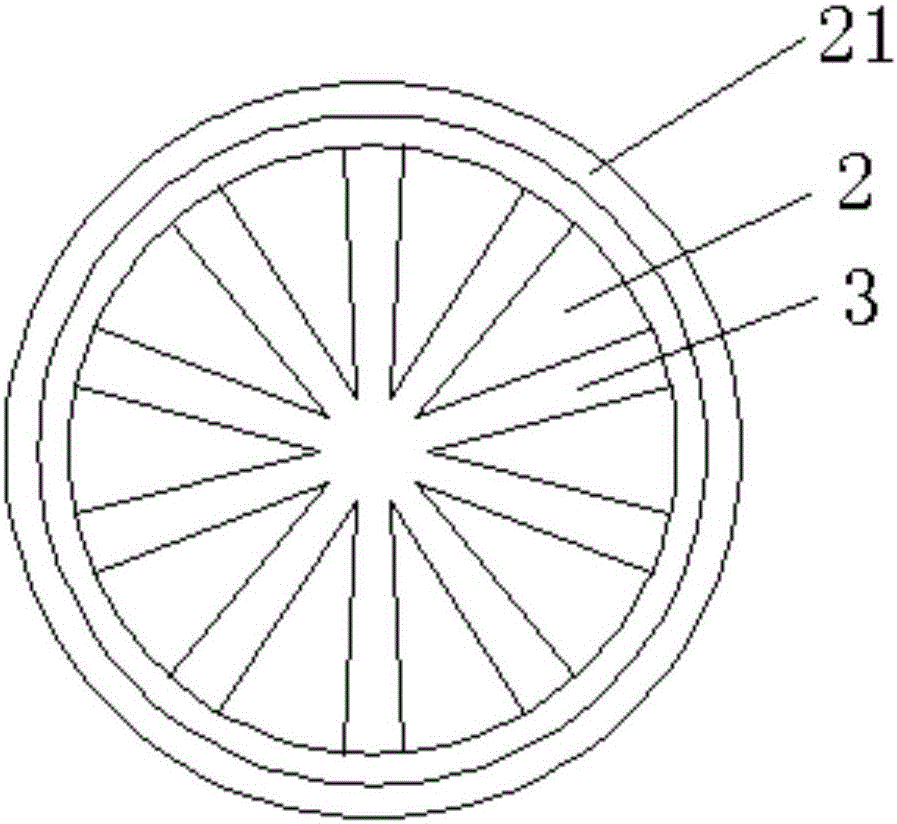

图2为储虫箱俯视图；

图3为挂钩剖视图；

图4为挂钩侧视图。

图中：1 挡板、2 储虫箱、21 内螺纹板、3 拦板、4 圆柱筒、41 第一斜孔、5 支撑板、6 马达、7 风扇、8 筛网、9 电池筒、10 挂钩、101 弹簧、102 圆柱槽、103 推杆、104 矩形孔、105 圆柱、106 钩子、11 电池、12 端盖、13 吸虫灯、14 圆柱箱、141 第二斜孔、142 外螺纹板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种户外灭虫器，包括圆柱筒4，所述圆柱筒4下端设有挡板1，所述圆柱筒4上端设有端盖12，所述端盖12上端固定连接有挂钩10，所述端盖12下表面中部固定连接有电池筒9，所述电池筒9内安装有电池11，所述电池筒9下端面固定连接有吸虫灯13，所述电池筒9外围固定安装有筛网8，所述筛网8下端固定连接有圆柱箱14，所述圆柱箱14内壁下端设有支撑板5，所述支撑板5上端固定连接有马达6，所述马达6与吸虫灯13均与电池11连接，所述马达6上端固定连接有风扇7，所述圆柱箱14下端通过螺丝与螺孔配合连接有储虫箱2，所述储虫箱2内壁上端设有拦板3，所述储虫箱2上端设有内螺纹板21，所述圆柱筒4内壁与外圆柱面之间设有第一斜孔41，所述第一斜孔41沿着圆柱筒4高度方向和圆周方向间歇布置，所述第一斜孔41的轴心与水平面之间的夹角成锐角，所述挂钩10上端面设有圆柱槽102，所述圆柱槽102与挂钩10外圆柱面之间设有矩形孔104，所述圆柱槽102底面活动安装有弹簧101，所述弹簧101上端活动安装有圆柱105，所述圆柱105外圆柱面下端固定连接有推杆103，所述推杆103与矩形孔贯穿连接，所述挂钩10上表面固定连接有钩子106，所述圆柱箱14外圆柱面与内壁之间设有第二斜孔141，所述第二斜孔141与第一斜孔41交错布置在不同的平面内，所述圆柱箱14下端设有外螺纹板142，所述外螺纹板142与内螺纹板21连接，所述挡板1、圆柱筒4和端盖12均为透光材质。

工作原理：吸虫灯13工作并将本装置附近的蚊虫吸引过来，蚊虫可以从挡板1下端和圆柱筒4的第一斜孔41进入本装置，进入本装置的蚊虫一部分从上端的筛网8进入圆柱箱14，筛网8可以有效的阻止大型昆虫进入圆柱箱14内部，一部分从第二斜孔141进入圆柱箱14，进入圆柱箱14内的蚊虫被风扇7吹入储虫箱2中，下雨的时候，雨水从圆柱筒4内的第一斜孔41进入内部，圆柱箱14的第二斜孔141与第一斜孔41交错布置，雨水被阻止在圆柱箱14外侧，避免了雨水对圆柱箱14内部装置的侵蚀。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
