一种园林树木用固定架的制作方法

本实用新型属于固定架技术领域，具体涉及一种园林树木用固定架。

背景技术：

目前的园林树木用固定架固定效果差、使用不便捷、费时费力和对树木防护效果差。

因此，发明一种园林树木用固定架显得非常必要。

技术实现要素：

本实用新型的目的在于提供一种园林树木用固定架，以解决上述背景技术中提出目前的园林树木用固定架固定效果差、使用不便捷、费时费力和对树木防护效果差的问题。

为实现上述目的，本实用新型提供如下技术方案：一种园林树木用固定架,包括左固定块、第一气动伸缩柱、第一电动伸缩杆、支撑杆、橡胶垫片、钢筋箍、第二电动伸缩杆、第二气动伸缩柱、右固定块和固定齿，所述左固定块上固定有第一气动伸缩柱；所述第一气动伸缩柱的伸缩柱端部与第一电动伸缩杆固定连接；所述第一电动伸缩杆的端部与支撑杆的下端固定连接；所述支撑杆的上端与钢筋箍的左侧固定连接；所述钢筋箍的内侧设置有橡胶垫片；所述所述右固定块上固定有第二气动伸缩柱；所述第二气动伸缩柱的伸缩柱端部与第二电动伸缩杆固定连接；所述第二电动伸缩杆的端部与支撑杆的下端固定连接；所述支撑杆的上端与钢筋箍的右侧固定连接；所述左固定块与右固定块的下端均设置有固定齿。

进一步，所述第一气动伸缩柱通过螺栓与左固定块固定连接。

进一步，所述第二气动伸缩柱通过螺栓与右固定块固定连接。

进一步，所述钢筋箍包括钢筋圈、卡扣和卡扣盒。

本实用新型的技术效果和优点：该园林树木用固定架，通过设置第一气动伸缩柱与第一电动伸缩杆连接和第二气动伸缩柱与第二电动伸缩杆连接，不但能使支撑杆倾斜移动支撑，使得装置的支撑效果好，操作简单，省时省力；通过在钢筋箍内设置橡胶垫片，使得装置对树木防护效果好；通过设置带卡扣和卡扣盒的钢筋箍，只需将卡扣卡在卡扣盒里就能完成对树木枝干的紧固，使得操作简单。

附图说明

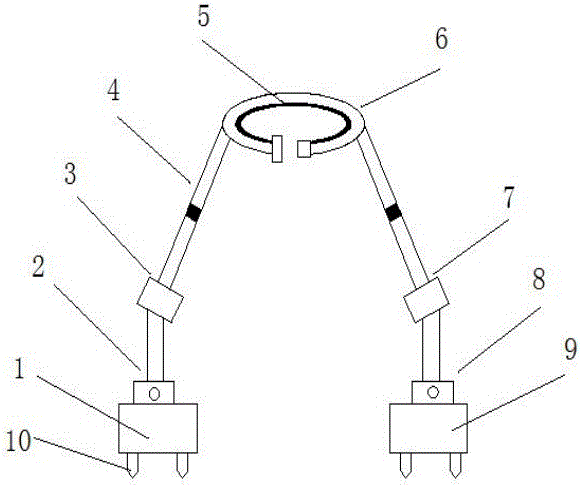

图1为本实用新型的结构示意图。

图2为本实用新型的钢筋箍结构示意图。

图中：1-左固定块；2-第一气动伸缩柱；3-第一电动伸缩杆；4-支撑杆；5-橡胶垫片；6-钢筋箍；61-钢筋圈；62-卡扣；63-卡扣盒；7-第二电动伸缩杆；8-第二气动伸缩柱；9-右固定块；10-固定齿。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1和图2 所示的一种园林树木用固定架,包括左固定块1、第一气动伸缩柱2、第一电动伸缩杆3、支撑杆4、橡胶垫片5、钢筋箍6、第二电动伸缩杆7、第二气动伸缩柱8、右固定块9和固定齿10，所述左固定块1上固定有第一气动伸缩柱2；所述第一气动伸缩柱2的伸缩柱端部与第一电动伸缩杆3固定连接；所述第一电动伸缩杆3的端部与支撑杆4的下端固定连接；所述支撑杆4的上端与钢筋箍6的左侧固定连接；所述钢筋箍6的内侧设置有橡胶垫片5；所述所述右固定块9上固定有第二气动伸缩柱8；所述第二气动伸缩柱8的伸缩柱端部与第二电动伸缩杆7固定连接；所述第二电动伸缩杆7的端部与支撑杆4的下端固定连接；所述支撑杆4的上端与钢筋箍6的右侧固定连接；所述左固定块1与右固定块9的下端均设置有固定齿10。

进一步，所述第一气动伸缩柱2通过螺栓与左固定块1固定连接。

进一步，所述第二气动伸缩柱8通过螺栓与右固定块9固定连接。

进一步，所述钢筋箍6包括钢筋圈61、卡扣62和卡扣盒63。

工作原理：该园林树木用固定架，通过设置第一气动伸缩柱2与第一电动伸缩杆3连接和第二气动伸缩柱8与第二电动伸缩杆7连接，不但能使支撑杆4倾斜移动支撑，使得装置的支撑效果好，操作简单，省时省力；通过在钢筋箍6内设置橡胶垫片5，使得装置对树木防护效果好；通过设置带卡扣62和卡扣盒63的钢筋箍6，只需将卡扣62卡在卡扣盒63里就能完成对树木枝干的紧固，使得操作简单。

利用本实用新型所述技术方案，或本领域的技术人员在本实用新型技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本实用新型的保护范围。
