一种公路工程绿化装置的制作方法

本实用新型是一种公路工程绿化装置，属于公路工程领域。

背景技术：

高速公路的建设情况反映着一个国家和地区的交通发达程度、乃至经济发展的整体水平，随着我国国民经济的飞速上升，高速公路的建设也呈现迅猛发展的形势。在高速公路中间一般都设有中央绿化带，绿化带是指在道路用地范畴内，供绿化的条形地带，绿化带具有美化城市、消除司机视野疲劳、净化环境、减少交通事故等作用，而高速公路中的绿化带更具有遮挡夜晚相向车辆射来的远光灯，避免驾驶员失去视野的目的。

现有技术中，传统的绿化带是一种整体式结构，安装和清除很麻烦。无法做到快速安装与清理的目的，浪费了大量的人力物力，而且维修也很麻烦，传统的绿化带需要专门的送水车对绿化带进行喷水工作，操作麻烦，耗时长久，还容易造成水资源的浪费以及交通拥堵。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种公路工程绿化装置，以解决上述背景技术中提出的问题，本实用新型使用方便，便于操作，本实用新型便于安装和清除，具有专门的喷水装置，安装有夜晚照明装置，稳定性好，可靠性高。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种公路工程绿化装置，包括花坛装置、喷水装置以及地灯装置，所述花坛装置上安装喷水装置，所述花坛装置内装配地灯装置，所述喷水装置在地灯装置的左侧，所述花坛装置由花坛一、花坛二、流水槽一以及流水槽二组成，所述花坛一上端固定花坛二，所述花坛一内部安装喷水装置，所述花坛一内部安装地灯装置，所述花坛一上安装流水槽一，所述花坛二上安装流水槽二，所述花坛二上装配喷水装置，所述流水槽一在流水槽二的下方，所述流水槽二在花坛一的上方，所述喷水装置由蓄水池、水泵、气缸一、中空液压杆、轴承、支撑板、电机、齿轮一、齿轮二、中空连接杆以及双向喷头组成，所述蓄水池上端连接水泵以及气缸一，所述水泵固定在气缸一的左侧，所述气缸一上端装配中空液压杆，所述中空液压杆通过轴承与中空连接杆相连接，所述中空液压杆右端固定支撑板，所述支撑板上端安装电机，所述电机上端固定齿轮一，所述齿轮二安装在中空连接杆上，所述齿轮一与齿轮二进行齿轮啮合，所述中空连接杆上端固定双向喷头，所述支撑板在轴承下方，所述蓄水池、水泵、气缸一、中空液压杆、轴承、支撑板、电机、齿轮一以及齿轮二都安装在花坛一内，所述中空连接杆安装在花坛二上，所述双向喷头装配在花坛二上方，所述地灯装置由气缸二、变色灯、挡板以及保护板组成，所述气缸二上端固定变色灯，所述变色灯上端固定挡板，所述挡板上端连接保护板，所述气缸二、变色灯以及挡板都安装在花坛一内，所述保护板装配在花坛二右端。

进一步地，所述花坛一与花坛二通过螺栓相固定。

进一步地，所述水泵通过水管与蓄水池相连接，所述水泵与双向喷头通过水管相连接，所述流水槽一和流水槽二都通过水管与蓄水池相连接。

进一步地，所述蓄水池通过水管与地下水相连接。

进一步地，所述保护板通过变力弹簧与花坛二相连接。

进一步地，所述双向喷头下端设有两个以上小喷水口。

本实用新型的有益效果：本实用新型的一种公路工程绿化装置，本实用新型通过增加花坛一以及花坛二，该设计实现了本实用新型是一种双层式结构，具有层次分明的特点，而且便于安装和清除，节省大量的人力物力和时间，解决了传统的绿化带是一种整体式结构，安装和清除很麻烦，无法做到快速安装与清理的目的，浪费了大量的人力物力，而且维修也很麻烦的温题，因添加流水槽一以及流水槽二，该设计实现了对多余的水资源进行收集。

本实用新型通过增加蓄水池、水泵、中空液压杆、中空连接杆以及双向喷头，该设计实现了专门为绿化带进行喷水作业，解决了传统的绿化带需要专门的送水车对绿化带进行喷水工作，操作麻烦，耗时长久，还容易造成水资源的浪费以及交通拥堵等问题，因添加气缸一，该设计实现了双向喷头可以伸缩，节省了空间，增大了绿化带的美观效果，因添加轴承、支撑板、电机、齿轮一以及齿轮二，该设计实现了双向喷头可以旋转，扩大了喷洒范围，达到了对水资源的合理利用以及对路面进行降温和清洗的目的。

本实用新型通过增加气缸二、变色灯、挡板以及保护板，该设计实现了地灯装置对绿化带的美观作用，可以进行伸缩，减少了空间使用面积，同时也做到了对变色灯的保护。

因添加变力弹簧，该设计实现了保护板自动返回的作用，因添加小喷水口，该设计实现了对花坛一上无法喷洒的位置进行喷洒，本实用新型使用方便，便于操作，本实用新型便于安装和清除，具有专门的喷水装置，安装有夜晚照明装置，稳定性好，可靠性高。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种公路工程绿化装置的结构示意图；

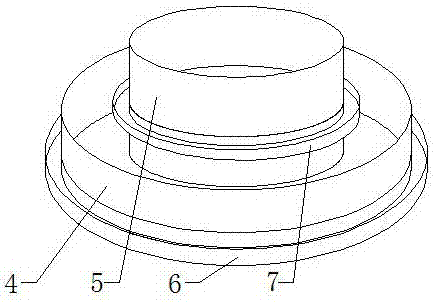

图2为本实用新型一种公路工程绿化装置的花坛装置的示意图；

图3为本实用新型一种公路工程绿化装置的喷水装置的示意图；

图4为本实用新型一种公路工程绿化装置的地灯装置的示意图；

图中： 1-花坛装置、2-喷水装置、3-地灯装置、4-花坛一、5-花坛二、6-流水槽一、7-流水槽二、8-蓄水池、9-水泵、10-气缸一、11-中空液压杆、12-支撑板、13-电机、14-齿轮一、15-齿轮二、16-轴承、17-中空连接杆、18-双向喷头、19-气缸二、20-变色灯、21-挡板、22-保护板。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图4，本实用新型提供一种技术方案：一种公路工程绿化装置，包括花坛装置1、喷水装置2以及地灯装置3，花坛装置1上安装喷水装置2，花坛装置1内装配地灯装置3，喷水装置2在地灯装置3的左侧。

花坛装置1由花坛一4、花坛二5、流水槽一6以及流水槽二7组成，花坛一4上端固定花坛二5，花坛一4内部安装喷水装置2，花坛一4内部安装地灯装置3，花坛一4上安装在流水槽一6，花坛二5上安装在流水槽二7，花坛二5上装配喷水装置2，流水槽一6在流水槽二7的下方，流水槽二7在花坛一4的上方。

喷水装置2由蓄水池8、水泵9、气缸一10、中空液压杆11、轴承12、支撑板13、电机14、齿轮一15、齿轮二16、中空连接杆17以及双向喷头18组成，蓄水池8上端连接水泵9以及气缸一10，水泵9在气缸一10的左侧，气缸一10上端装配中空液压杆11，中空液压杆11通过轴承12与中空连接杆17相连接，中空液压杆11右端固定支撑板13，支撑板13上端安装电机14，电机14上固定齿轮一15，齿轮二16安装在中空连接杆17上，齿轮一15与齿轮二16进行齿轮啮合，中空连接杆17上端固定双向喷头18，支撑板13在轴承12下方，蓄水池8、水泵9、气缸一10、中空液压杆11、轴承12、支撑板13、电机14、齿轮一15以及齿轮二16都安装在花坛一4内，中空连接杆17安装在花坛二5上，双向喷头18装配在花坛二5上方。

地灯装置3由气缸二19、变色灯20、挡板21以及保护板22组成，气缸二19上端固定变色灯20，变色灯20上端固定挡板21，挡板21上端连接保护板22，气缸二19、变色灯20以及挡板21都安装在花坛一4内，保护板22装配在花坛二5右端。

花坛一4与花坛二5通过螺栓相固定，水泵9通过水管与蓄水池8相连接，水泵9与双向喷头18通过水管相连接，流水槽一6和流水槽二7都通过水管与蓄水池8相连接，蓄水池8通过水管与地下水相连接，保护板22通过变力弹簧与花坛二5相连接，双向喷头18下端设有两个以上小喷水口。

具体实施方式：在公路中央进行绿化带安装时，工作人员先安装花坛一4，然后安装喷水装置2，再然后安装花坛二5以及地灯装置3，该设计实现了本实用新型便于安装和清除，操作简单，安装快速。

当工作人员需要对花坛一4和花坛二5内的植物进行喷水时，工作人员首先启动气缸一10，气缸一10带动中空液压杆11上升，中空液压杆11上升带动中空连接杆17上升，中空连接杆17带动双向喷头18上升，达到花坛二5的上方，然后启动水泵9，水泵9通过水管从蓄水池8中抽出水资源，水资源通过水管进入双向喷头18内，然后水资源从双向喷头18内喷出，落向花坛装置1和路面，同时工作人员启动电机13，电机13工作带动齿轮一14转动，齿轮一14转动带动齿轮二15转动，齿轮二15转动带动中空连接杆17转动，中空连接杆17转动带动双向喷头18转动，该设计实现了本实用新型可以上下伸缩以及转动，喷洒范围大，合理利用了空间以及水资源，减少了浪费，节省了成本。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
