一种带浇水装置的花盆座的制作方法

本发明涉及一种带浇水装置的花盆座。

背景技术：

盆景，汉族优秀传统艺术之一，是以植物和山石为基本材料在盆内表现自然景观的艺术品。它以植物、山石、土、水等为材料，经过艺术创作和园艺栽培，在盆中典型、集中地塑造大自然的优美景色，达到缩龙成寸、小中见大的艺术效果，同时以景抒怀，表现深远的意境，犹如立体的美丽的缩小版的山水风景区。盆景源于中国，盆景一般有树桩盆景和山水盆景两大类，盆景是由景、盆、几(架)三个要素组成的，它们之间相互联系，相互影响的统一整体。人们把盆景誉为"立体的画"和"无声的诗"。而合适的底座也给盆景增色了不少风采。

经检索，如中国专利文献公开了一种可自动浇水的花盆安置底座【申请号：201610308229.0；公开号：CN 105900802A】。这种可自动浇水的花盆安置底座，包括圆台形的底座，其特征在于：底座的上端面上成型有倒置的圆台形的承放槽，承放槽下侧的底座上插接固定有储水槽，储水槽的内壁上固定有液位传感器，所述的储水槽上固定连接有进水管，进水管的一端伸出底座外壁固定连接有水管接头，所述的进水管上固定连接有电磁阀，所述的储水槽插接有若干根竖直的导向管，导向管的上端固定在底座上，导向管内插接有棉绳，棉绳的下端插设在储水槽内、上端露出底座承放槽的侧壁。

该专利中公开的自动浇水的花盆安置底座虽然可自动浇水，避免花枯死，但是，该花盆安置底座的结构过于简单，不能连续对多盆花进行浇水，使用单一，因此，设计出一种带浇水装置的花盆座是很有必要的。

技术实现要素：

本发明的目的是针对现有的技术存在上述问题，提出了一种带浇水装置的花盆座，该花盆座具有实用性强的特点。

本发明的目的可通过下列技术方案来实现：一种带浇水装置的花盆座，包括底座，其特征在于，所述底座上设置有接水盒，接水盒上开设有若干个用于放置花盆的放置槽，底座上设置有浇水装置，浇水装置包括移动架和喷头，移动架设置在底座上，移动架与一能带动其来回移动的移动结构相连，喷头固定在移动架上，喷头的出液口朝向放置槽，喷头的进液口通过输送管和储水桶相连通，输送管中设置有输送泵。

本发明的工作原理如下：将多个花盆放在接水盒的放置槽中，通过移动结构带动移动架来回移动，移动架带动喷头来回移动，开启输送泵，通过输送管将储水桶中的水输送到喷头处，喷头将水喷洒到相应的花盆中，可连续对多个花盆进行连续浇水，实用性强。

所述移动结构包括导轨、滑块、电机、齿轮和齿条，导轨水平固定在底座上，滑块设置在导轨上，齿条固定在底座上，且齿条与导轨相互平行，电机固定在滑块上，电机的输出轴水平设置，齿轮固定在电机的输出轴上，且齿轮能与齿条相啮合，移动架固定在滑块上。

当需要使移动架来回移动时，控制电机的输出轴带动齿轮转动，齿轮与齿条逐渐相啮合使滑块沿着导轨来回移动，滑块带动移动架来回移动，从而可使移动架来回移动。

所述储水桶上开设有观察口，观察口处设置有透明的观察板。

采用以上结构，通过观察板可快速对储水桶内部进行观察，观察方便。

所述观察板上具有刻度线。

采用以上结构，通过刻度线可快速查到储水桶中的水量，指示直观。

所述底座上设置有控制结构，控制结构包括控制器和若干湿度传感器，控制器固定在底座上，输送泵、电机和湿度传感器通过线路均与该控制器相连。

采用以上结构，通过湿度传感器将检测到花盆中的信号传递给控制器，控制器控制输送泵和电机动作，智能化程度高。

所述控制结构还包括提示灯，提示灯通过线路与上述控制器相连。

采用以上结构，通过控制器可控制提示灯动作，从而指示其是否正常。

与现有技术相比，本带浇水装置的花盆座具有以下优点：

1、本发明中将多个花盆放在接水盒的放置槽中，通过电机使移动架来回移动，移动架带动喷头来回移动，开启输送泵，通过输送管将储水桶中的水输送到喷头处，喷头将水喷洒到相应的花盆中，可连续对多个花盆进行连续浇水，实用性强。

2、观察板上具有刻度线，采用该结构，通过刻度线可快速查到储水桶中的水量，指示直观。

3、通过湿度传感器将检测到花盆中的信号传递给控制器，控制器控制输送泵和电机动作，智能化程度高。

附图说明

图1是本发明的平面结构示意图。

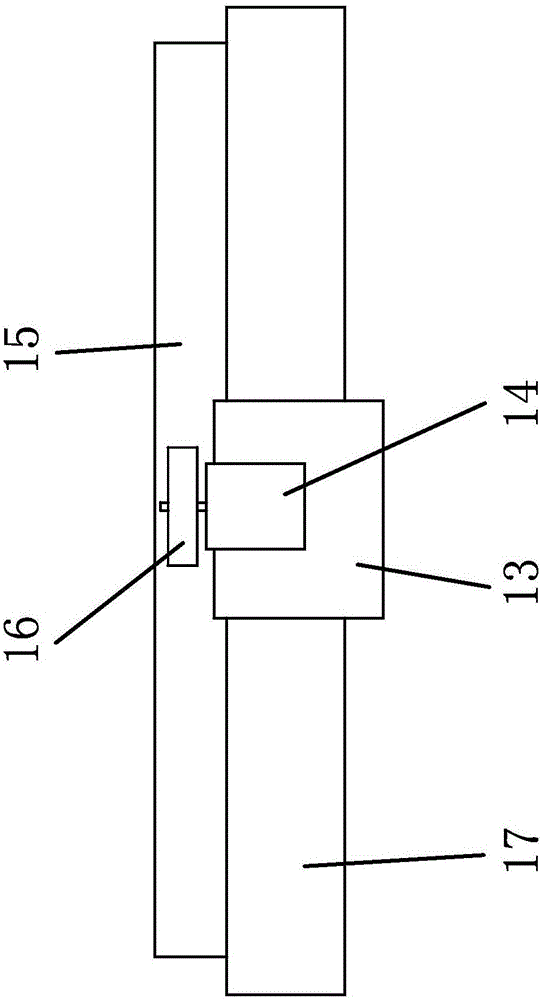

图2是本发明中拆去部分零件的平面结构示意图。

图中，1、底座；2、储水桶；3、接水盒；3a、放置槽；4、控制器；5、提示灯；6、湿度传感器；7、喷头；8、输送管；9、移动架；11、输送泵；12、观察板；13、滑块；14、电机；15、齿条；16、齿轮；17、导轨。

具体实施方式

以下是本发明的具体实施例并结合附图，对本发明的技术方案作进一步的描述，但本发明并不限于这些实施例。

如图1-图2所示，本带浇水装置的花盆座，包括底座1，底座1上设置有接水盒3，接水盒3上开设有若干个用于放置花盆的放置槽3a，在本实施例中，放置槽3a的数量为五个；底座1上设置有浇水装置，浇水装置包括移动架9和喷头7，移动架9设置在底座1上，移动架9与一能带动其来回移动的移动结构相连，喷头7固定在移动架9上，喷头7通过螺栓连接的方式固定在移动架9上；喷头7的出液口朝向放置槽3a，喷头7的进液口通过输送管8和储水桶2相连通，输送管8中设置有输送泵11。

移动结构包括导轨17、滑块13、电机14、齿轮16和齿条15，导轨17水平固定在底座1上，导轨17通过螺栓连接的方式固定在底座1上；滑块13设置在导轨17上，齿条15固定在底座1上，齿条15通过螺栓连接的方式固定在底座1上；且齿条15与导轨17相互平行，电机14固定在滑块13上，电机14通过螺栓连接的方式固定在滑块13上；电机14的输出轴水平设置，齿轮16固定在电机14的输出轴上，且齿轮16能与齿条15相啮合，移动架9固定在滑块13上，移动架9通过螺栓连接的方式固定在滑块13上。

储水桶2上开设有观察口，观察口处设置有透明的观察板12。

采用该结构，通过观察板12可快速对储水桶2内部进行观察，观察方便。

观察板12上具有刻度线。

采用该结构，通过刻度线可快速查到储水桶2中的水量，指示直观。

底座1上设置有控制结构，控制结构包括控制器4和若干湿度传感器6，控制器4固定在底座1上，输送泵11、电机14和湿度传感器6通过线路均与该控制器4相连，在本实施例中，控制器4采用市场上可以买到的单片机，单片机控制泵、电机、传感器和灯的程序为现有，其程序不需要重新编辑。

采用盖结构，通过湿度传感器6将检测到花盆中的信号传递给控制器4，控制器4控制输送泵11和电机14动作，智能化程度高。

控制结构还包括提示灯5，提示灯5通过线路与上述控制器4相连。

采用该结构，通过控制器4可控制提示灯5动作，从而指示其是否正常。

本发明的工作原理如下：将多个花盆放在接水盒3的放置槽3a中，控制电机14的输出轴带动齿轮16转动，齿轮16与齿条15逐渐相啮合使滑块13沿着导轨17来回移动，滑块13带动移动架9来回移动，移动架9带动喷头7来回移动，开启输送泵11，通过输送管8将储水桶2中的水输送到喷头7处，喷头7将水喷洒到相应的花盆中，可连续对多个花盆进行连续浇水，实用性强。

本文中所描述的具体实施例仅仅是对本发明精神作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本发明的精神或者超越所附权利要求书所定义的范围。
