一种庄稼拔根装置的制作方法

本发明涉及农用机械领域，具体的说是一种庄稼拔根装置。

背景技术：

棉花、玉米等庄稼的秸秆收割后会留下根部，一般采取旋耕的方式来将根部旋出，再进行收集，但在地形复杂、面积较小的田地，机械产品不能适应环境或没有必要动用大型机械进行收割，在这种情况下，一般是由农民用传统手工农业机械进行操作。例如一些地区围河种植的一些玉米，或菜园里种植的一些棉花，在将秸秆收割后，一般使用刨叉之类工具将根部刨出，但使用整个过程需要不断弯腰直腰，时间长了会腰酸背痛，而且长时间操作会使手上磨出水泡。

技术实现要素：

针对现有技术中的问题，本发明提供了一种庄稼拔根装置，本装置可以绑在脚上，使用时只需用脚踩住庄稼根部再抬起，即可将根部刨出，只需低头查看而无需弯腰，不仅可以减少劳累，还提高了效率。

本发明解决其技术问题所采用的技术方案是：一种庄稼拔根装置，包括踏板、压板、支架和拔取装置。

所述的踏板上设置有系带，踏板底部固定有一号簧片。

所述的支架固定在踏板后部下方。

所述的拔取装置设置在支架下方，拔取装置包括挖地爪和抬升爪；所述的挖地爪包括左右对称的两组爪刺、分别设置在两组爪刺上的两个二号簧片，还包括将两组爪刺分别连接成一排的两个连接杆；所述的每组爪刺中相邻的两个单体之间设置有间隙，该间隙可供抬升爪穿插设置，两组爪刺上部均铰接在支架上；拔取装置在踩下时插入植株根部下，抬升时将植株根部拔起。

所述的抬升爪数量为N，N个抬升爪共分为左右两组，两组抬升爪分别设置在两组爪刺外侧，抬升爪呈弧形，在被踩下时，弧形的抬升爪受到地面的抵触力容易向中间转动，且抬升爪上设置有弧形的限位孔，抬升爪设置在相邻两个爪刺单体之间，且限位孔套在连接杆上，抬升爪上部与二号簧片接触。

所述的压板包括支撑杆、底板、凸块和限位绳；所述的支撑杆固定在踏板前端；所述的底板设置在踏板下方，底板前部与支撑杆铰接，且底板上表面与一号簧片接触；所述的凸块设置在底板后部两侧，且凸块位于抬升爪下方并与抬升爪接触；在前脚掌向下踩时，压板上的凸块可以向上压住抬升爪，使抬升爪维持形状，避免抬起脚跟时两侧挖地爪张开无法将根部拔起。

优选的，所述的爪刺呈月牙形，且爪刺底部尖锐，爪刺设置成月牙形，在插入土壤后，两侧爪刺在土壤阻力下会有向中间抓拢，而且抬升时能呈抓拢姿态将根部抓起。

优选的，所述的踏板顶面上设置有防滑条，该防滑条防止鞋底与踏板之间打滑。

优选的，所述底板的底面设置有橡胶层，该橡胶层可避免底板与地面打滑。

优选的，所述的系带为布带或粘扣带，质量较轻，可减少脚部负载，而且易戴易解。

优选的，所述的踏板和底板采用合成树脂材质制造，密度较小且不易损坏，所述的爪刺和抬升爪采用铝合金材质制造，由于爪刺要反复从土地中插拔，铝合金材质不仅寿命较长，而且具有一定的刚性并且减轻质量。

优选的，所述的限位孔内表面光滑，便于连接杆在其内部滑动，减少摩擦，降低能量损耗。

本发明的有益效果是：本发明的一种庄稼拔根装置，本装置可以绑在脚上，使用时只需用脚踩住庄稼根部再抬起，即可将根部刨出，工作时只需低头查看而无需弯腰，不仅可以减少劳累，还提高了效率。

附图说明

下面结合附图和实施例对本发明进一步说明。

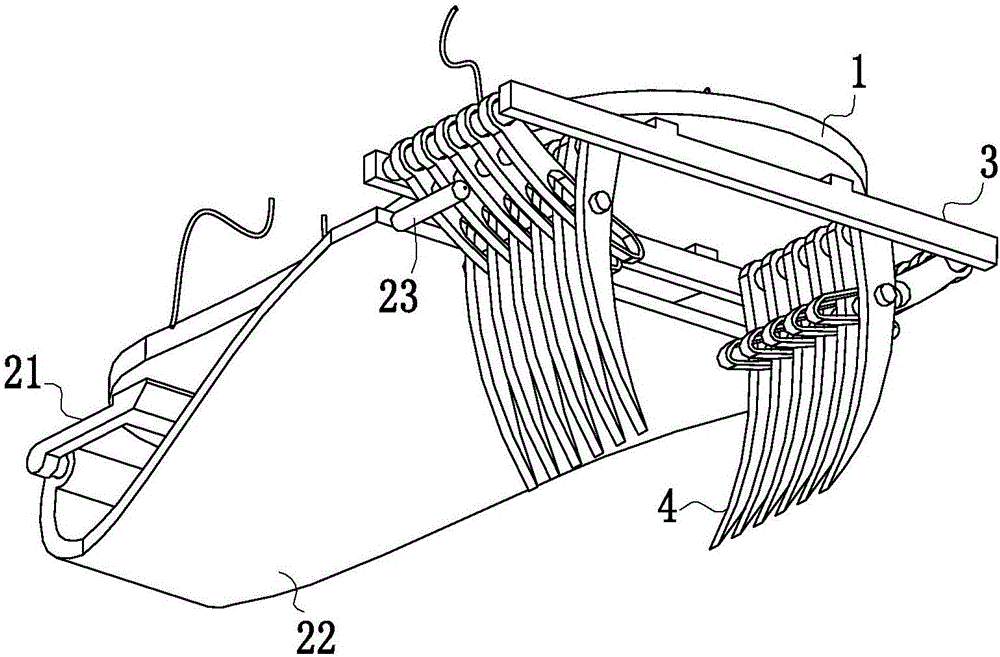

图1、图2、图3是本发明的立体结构示意图；

图4是挖地爪和抬升爪的立体结构示意图；

图5是挖地爪的立体结构示意图；

图中：踏板(1)、压板(2)、支架(3)、拔取装置(4)、系带(11)、一号簧片(12)、支撑杆(21)、底板(22)、凸块(23)、限位绳(24)、挖地爪(41)、抬升爪(42)、爪刺(411)、二号簧片(412)、连接杆(413)。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

如图1，本实施例的一种庄稼拔根装置，包括踏板1、压板2、支架3和拔取装置4。

如图1、图3，所述的踏板1上设置有系带11，所述的系带11为布带或粘扣带，踏板1底部固定有一号簧片12，踏板1顶面上设置有防滑条13。

如图1，所述的支架3固定在踏板1后部下方。

如图2、图4，所述的拔取装置4设置在支架3下方，拔取装置4包括挖地爪41和抬升爪42；所述的挖地爪41包括左右对称的两组爪刺411、分别设置在两组爪刺411上的两个二号簧片412，还包括将两组爪刺411分别连接成一排的两个连接杆413；所述的每组爪刺411中相邻的两个单体之间设置有间隙，且两组爪刺411上部均铰接在支架3上，爪刺411呈月牙形，且爪刺411底部尖锐。

如图4，所述的抬升爪42数量为10，10个抬升爪42共分为左右两组，两组抬升爪42分别设置在两组爪刺411外侧，抬升爪42呈弧形，且抬升爪42上设置有弧形的限位孔421，抬升爪42设置在相邻两个爪刺411单体之间，且限位孔421套在连接杆413上，抬升爪42上部与二号簧片412接触，所述的限位孔421内表面光滑。

如图1、图3，所述的压板2包括支撑杆21、底板22、凸块23和限位绳24；所述的支撑杆21固定在踏板1前端；所述的底板22设置在踏板1下方，底板22前部与支撑杆21铰接，且底板22上表面与一号簧片12接触，底板22的底面设置有橡胶层；所述的凸块23设置在底板22后部两侧，且凸块23位于抬升爪42下方并与抬升爪42接触。

所述的踏板1和底板22采用合成树脂材质制造，所述的爪刺411和抬升爪42采用铝合金材质制造。

本实施例的一种庄稼拔根装置在使用时，首先将11绑到脚上，用脚后跟对准庄稼根部踩下，此时411插入根部周围的土壤内；继续踩下，42在地面的抵压下趋向于转动成水平状态，而42中的421套在41的413外，使得42对41产生压力，使两个41将中间含有土壤的根部紧紧抱住；此时前脚掌向下踩，同时抬升后脚跟，22在脚掌的压力下紧紧贴住1，而与22连接的23则紧紧将42压住，使41维持踩下后的样子，把庄稼根部拔出；拔出后，将整个脚抬起，22在12的弹力下转到下方位置，而42在412的弹力作用下开始与41分离，并在421的限位作用下停止，整个系统恢复到待工作状态。

以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施方式和说明书中的描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入本发明要求保护的范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
