水稻播种机精量播种机构的制作方法

本发明涉及水稻播种机，特别是涉及水稻播种机精量播种机构。

背景技术：

水稻生产机械化的关键是种植机械化，水稻种子机械化的主要方式之一是水稻机插秧，机插秧成功的关键是育秧。通常水稻机插秧采用播种流水线播种，水稻播种流水线播种大多为全自动播种机，全自动播种机的流程可分为基质输送、装盘、播种、覆土、浇水和出盘等主要环节，生产速度快，效率高，用工省。现有水稻播种机的播种机构，采用履带式种子输送带播种，种子用量大、无法实现精量控制播种的种子量。

我国杂交稻占水稻面积55%左右，水稻生产中机插秧面积面积已经占40%左右面积。水稻机插由于用种量大，而杂交稻要求精量播种，发挥杂交稻苗期生长优势。杂交稻机插如果播种量太高，其生长优势不能发挥，还因杂交稻种子价格贵，成本提高。如果播种量下降，杂交稻无法成毯，没法机插，及漏秧率提高，需要补苗，用工成本提高。杂交稻机插技术没有突破，造成随机插秧技术发展及面积扩大，农民从杂交稻转向常规，影响我国水稻总产稳定和提高。因此，迫切需要突破杂交稻的机插技术。杂交稻的机插技术突破的关键是水稻机插的精量播种技术突破。

技术实现要素：

本发明的目的是为了克服已有技术存在的缺点，提供一种种子存储量大，自动将种子加入进料斗中，减轻工人劳动强度，提高生产效率，结构简单，缩小整机体积，降低整机制造成本，并将播种滚筒上多余种子吹落，减少种子浪费的水稻播种机精量播种机构。

本发明水稻播种机精量播种机构的技术方案是：其特征在于包括机架，机架中设置播种输送带，播种输送带经动力带动运行，在机架上设置播种支架和斜支架，播种支架上设置储料斗和吹气装置，储料斗的外壁设置自动加料控制装置，所述的自动加料控制装置包括储料斗底部开有落料口，储料斗前侧设置挡料气缸和挡料板，挡料气缸的活塞杆与挡料板相连接，挡料板与落料口相接触，所述的吹气装置包括吹气支架，吹气支架与播种支架相固定，吹气支架上设置吹气管，吹气管的一头连接气泵，吹气管上设置吹气嘴，在斜支架上设置播种滚筒、进料斗、接料斗和振动装置，在播种滚筒上开有吸种孔，所述的吸种孔为每两个形成一组，播种滚筒两头设置播种转轴，播种转轴经电机带动旋转，所述的振动装置包括振动支架，振动支架下部与斜支架相固定，在振动支架上设置振动外罩，振动外罩中设置振动机，在进料斗的后侧外壁上设置连接板，连接板与振动外罩相连接。

本发明公开了一种水稻播种机精量播种机构，工作时，将大量种子先倒入储料斗，将覆有基质并压穴后的育秧盘经前一步骤输送至播种输送带上，由动力带动播种输送带运行，同时电机带动播种转轴旋转，播种转轴带动播种滚筒旋转，播种滚筒一边旋转，其吸种孔一边吸取进料斗内的种子，吸种孔吸取进料斗内的种子后再向上旋转，此时由吹气装置的吹气嘴对着播种滚筒上的种子进行吹气，由于吸种孔仅能吸住一个种子，而与该种子黏附在一起的其它种子很容易被吹下来，吹下来的种子则落入接料斗中，而播种滚筒继续旋转，当播种滚筒带动种子旋转至朝下与育秧盘相对应时，该位置的吸种孔停止吸气，种子向下落入育秧盘的穴位内，而当进料斗内的种子数量下降到一定位置不够用时，此时挡料气缸的活塞杆带动挡料板倾斜向上移动，使储料斗下的落料口打开，储料斗中的种子便会自动落入进料斗中，当进料斗内种子达到一定数量后，挡料气缸带动挡料板倾斜向下，使挡料板与落料口闭合。本方案水稻播种机精量播种机构，一是种子存储量大，且会自动往进料斗中加入种子，无需工人不间断的加种子，减轻了工人劳动强度，提高了生产效率；二是播种滚筒上的吸种孔为每两个形成一组，这样可同时往一个穴位内播入两颗种子，从而无需设置两组播种机构，缩小整机体积，降低制造成本；三是利用吹气嘴将播种滚筒上吸附多余的种子吹落，减少种子的浪费；四是通过振动装置对进料斗进行轻微振动，使种子在进料斗中能均匀分布开，保证播种效果。

本发明水稻播种机精量播种机构，所述每组吸种孔为上下并列的两个或者左右并排的两个或者倾斜设置的两个。所述播种支架上设置1—2组吹气装置。所述储料斗的上部容积大，下部容积小，在储料斗的顶部设置上盖。储料斗上部大下部小，使储料斗上部储存的种子多，到了下部种子能汇集到一起有利于种子输出，而有了上盖，使储料斗内部达到密封，防止水份等进入储料斗内。

附图说明

图1是本发明水稻播种机精量播种机构的立体示意图；

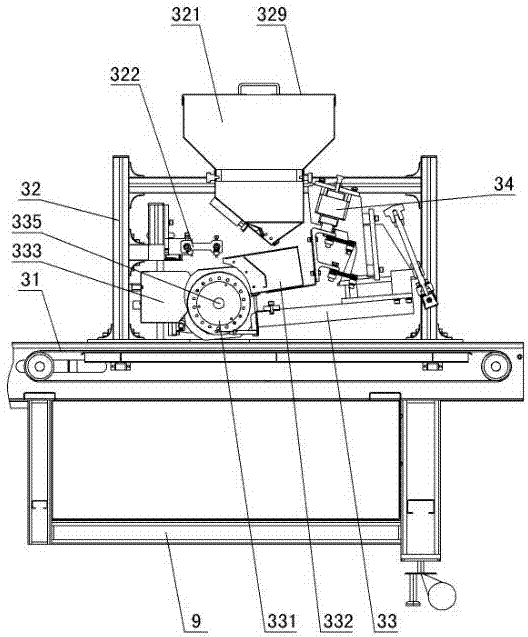

图2是本发明水稻播种机精量播种机构的结构示意图；

图3是自动加料控制装置的结构示意图；

图4是播种滚筒的吸种孔每两个左右并排为一组的立体示意图；

图5是播种滚筒的吸种孔每两个上下并列为一组的立体示意图；

图6是吹气装置的立体示意图；

图7是振动装置与进料斗配合状态结构示意图。

具体实施方式

本发明涉及一种水稻播种机精量播种机构，如图1—图7所示，其特征在于：包括机架9，机架中设置播种输送带31，播种输送带经动力带动运行，在机架上设置播种支架32和斜支架33，播种支架上设置储料斗321和吹气装置322，储料斗的外壁设置自动加料控制装置，所述的自动加料控制装置包括储料斗321底部开有落料口323，储料斗前侧设置挡料气缸324和挡料板325，挡料气缸的活塞杆与挡料板相连接，挡料板与落料口323相接触，所述的吹气装置322包括吹气支架326，吹气支架与播种支架32相固定，吹气支架上设置吹气管327，吹气管的一头连接气泵，吹气管上设置吹气嘴328，在斜支架上设置播种滚筒331、进料斗332、接料斗333和振动装置34，在播种滚筒上开有吸种孔334，所述的吸种孔为每两个形成一组，播种滚筒两头设置播种转轴335，播种转轴经电机带动旋转，所述的振动装置34包括振动支架341，振动支架下部与斜支架33相固定，在振动支架上设置振动外罩342，振动外罩中设置振动机343，在进料斗332的后侧外壁上设置连接板344，连接板与振动外罩相连接。工作时，将大量种子先倒入储料斗321，将覆有基质并压穴后的育秧盘经前一步骤输送至播种输送带31上，由动力带动播种输送带运行，同时电机带动播种转轴335旋转，播种转轴带动播种滚筒331旋转，播种滚筒一边旋转，其吸种孔334一边吸取进料斗332内的种子，吸种孔吸取进料斗内的种子后再向上旋转，此时由吹气装置322的吹气嘴328对着播种滚筒331上的种子进行吹气，由于吸种孔334仅能吸住一个种子，而与该种子黏附在一起的其它种子很容易被吹下来，吹下来的种子则落入接料斗33中，而播种滚筒331继续旋转，当播种滚筒带动种子旋转至朝下与育秧盘相对应时，该位置的吸种孔停止吸气，种子向下落入育秧盘的穴位内，而当进料斗332内的种子数量下降到一定位置不够用时，此时挡料气缸324的活塞杆带动挡料板325倾斜向上移动，使储料斗321下的落料口323打开，储料斗321中的种子便会自动落入进料斗332中，当进料斗内种子达到一定数量后，挡料气缸324带动挡料板325倾斜向下，使挡料板与落料口323闭合。本方案水稻播种机精量播种机构，一是种子存储量大，且会自动往进料斗332中加入种子，无需工人不间断的加种子，减轻了工人劳动强度，提高了生产效率；二是播种滚筒331上的吸种孔334为每两个形成一组，这样可同时往一个穴位内播入两颗种子，从而无需设置两组播种机构，缩小整机体积，降低制造成本；三是利用吹气嘴328将播种滚筒331上吸附多余的种子吹落，减少种子的浪费；四是通过振动装置34对进料斗332进行轻微振动，使种子在进料斗中能均匀分布开，保证播种效果。所述每组吸种孔334为上下并列的两个或者左右并排的两个或者倾斜设置的两个。所述播种支架32上设置1—2组吹气装置322。所述储料斗321的上部容积大，下部容积小，在储料斗的顶部设置上盖329。储料斗321上部大下部小，使储料斗上部储存的种子多，到了下部种子能汇集到一起有利于种子输出，而有了上盖329，使储料斗321内部达到密封，防止水份等进入储料斗内。
