镖型勺状半圆弧形勺边稻麦通用梳脱板齿的制作方法

本发明创造属于农业机械，主要涉及一种水稻和小麦脱粒用梳脱板齿部件。

背景技术：

传统的镖型稻麦梳脱板齿均是平板状结构，在进行稻麦脱粒梳脱作业时，由于平板状结构对梳脱下来稻麦籽粒不具有集拢功能，籽粒运行轨迹无法控制，且对籽粒的推力加速度时间短，存在稻麦籽粒与茎秆分离困难、籽粒损失率大的问题。近年来，一种镖型勺状稻麦梳脱板齿在国外研发成功，解决了上述传统平板状镖型板齿存在的技术问题。但是，镖型勺状板齿尖部的圆头形结构和勺体周边的平面结构，又产生了梳脱作业时板齿插入稻麦穗头内阻力较大、动力消耗多、梳脱效果差的问题，尤其在收获梳脱水稻时，需在机具上反向安装勺状梳脱板齿，使用不便，且作业效率大幅下降，适用性差，否则会造成水稻籽粒颖壳破碎，糙米率增加，无法达到水稻收获作业要求。

技术实现要素：

本发明创造的目的就是针对上述现有技术存在的问题，设计提供一种新结构的镖型勺状半圆弧形勺边稻麦通用梳脱板齿，达到在梳脱小麦或水稻作物时无需调换方向安装、使用方便、适用性强、作业效果好、效率高、作业动力消耗小的目的。

本发明创造的目的是这样实现的：镖型勺状半圆弧形勺边稻麦通用梳脱板齿包括镖型勺状梳脱板齿，所述镖型勺状梳脱板齿的顶端部整体呈锥状，在所述镖型勺状梳脱板齿的勺体外侧勺边部位上设置外凸半圆弧形勺边，所述外凸半圆弧形勺边的圆弧半径尺寸r为1.5—2.5毫米。

本发明创造采用锥形外端和外凸半圆弧形勺边的结构设计，有效克服和解决了现有镖型勺状梳脱板齿存在的作业阻力较大、梳脱水稻作物时必须反向安装使用的技术问题，具有结构新颖、简单、合理、安装使用方便、适用性强、通用化程度高、作业质量好、效率高、水稻糙米率低、动力消耗少的特点。

附图说明

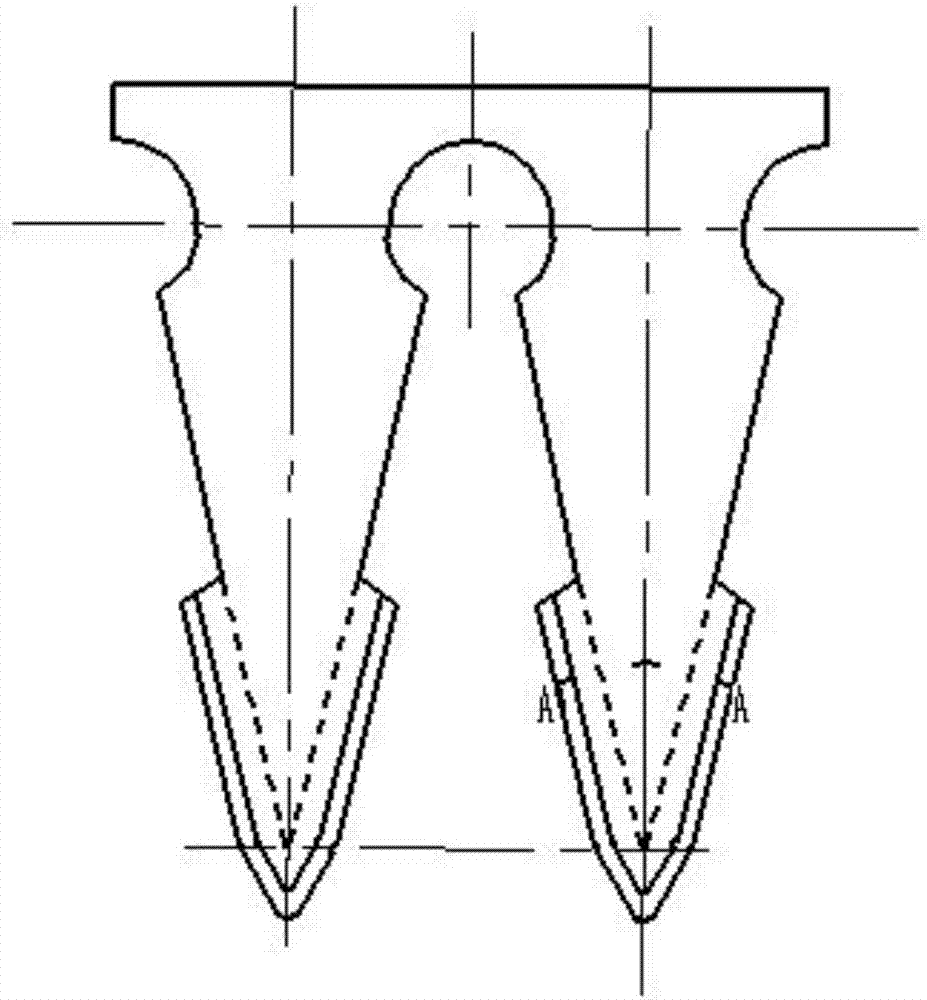

图1是镖型勺状半圆弧形勺边稻麦通用梳脱板齿结构示意图；

图2是图1中a—a剖面图；

图3是图2中b部放大图。

图中件号说明：

1、镖型勺状梳脱板齿、2、外凸半圆弧形勺边。

具体实施方式

下面结合附图对本发明创造实施方案进行详细描述。一种镖型勺状半圆弧形勺边稻麦通用梳脱板齿包括镖型勺状梳脱板齿1，所述镖型勺状梳脱板齿1的顶端部整体呈锥状，在所述镖型勺状梳脱板齿1的勺体外侧勺边部位上设置外凸半圆弧形勺边2，所述外凸半圆弧形勺边2的圆弧半径尺寸r为1.5—2.5毫米。

作业使用时，镖型勺状梳脱板齿1的锥状顶端部极易插入到稻麦穗头之间内，插入阻力小，动力消耗小，且梳脱效果好。镖型勺状梳脱板齿1的勺体外侧勺边部位上的外凸半圆弧形勺边2避免了在梳脱水稻作物时对水稻籽粒颖壳的损伤，从而降低水稻收获作业的糙米率，保证水稻收获作业质量。

技术特征：

技术总结
镖型勺状半圆弧形勺边稻麦通用梳脱板齿属于农业机械；镖型勺状梳脱板齿的顶端部整体呈锥状，在所述镖型勺状梳脱板齿的勺体外侧勺边部位上设置外凸半圆弧形勺边，所述外凸半圆弧形勺边的圆弧半径尺寸R为1.5—2.5毫米；本板齿解决了现用镖型勺状梳脱板齿存在的作业阻力较大、梳脱水稻作物时必须反向安装使用的技术问题，具有结构新颖、简单、合理、安装使用方便、适用性强、作业质量好、效率高、动力消耗少的特点。

技术研发人员：许春林;赵立军;许冰
受保护的技术使用者：东北农业大学
