一种葡萄架的制作方法

技术领域：

本发明涉及一种葡萄架。

背景技术：
：

葡萄在生长过程中，尤其是快要成熟时如被雨淋，则容易发生病虫害，致使葡萄腐烂，严重影响葡萄的质量和产量。当前在种植葡萄时，为防止葡萄遭受雨水淋，通常的做法是在成片葡萄种植株上方搭设一个塑料避雨棚用以防止雨水打湿葡萄，现有的塑料避雨棚不便于收缩，在晴天时候会影响太阳光照射于葡萄上，使用效果差。

因此，确有必要对现有技术进行改进以解决现有技术之不足。

技术实现要素：
：

本发明是为了解决上述现有技术存在的问题而提供一种葡萄架。

本发明所采用的技术方案有：一种葡萄架，包括立梁、上横梁、下横梁、安装梁、圆弧架、滑轨、滑块和避雨膜，若干根所述安装梁相隔一定间距地设置，两滑轨相互平行地固定于安装梁上，若干个滑块分别滑动设于两滑轨上，若干个圆弧架相隔一定间距地设于滑轨上方，且每根圆弧架的两端与两滑轨上的两滑块对应固定连接，避雨膜固定于圆弧架上，在每根安装梁的下端面上固定连接一根立梁，在每根立梁上由上至下分层固定上横梁和下横梁。

进一步地，在每根滑块上螺纹连接有一个蝶形螺钉，该蝶形螺钉穿过滑块并抵接于滑轨上。

进一步地，所述上横梁的长度大于下横梁的长度。

本发明具有如下有益效果：

在雨天时，滑动圆弧架，使得圆弧架上的避雨膜展开，避免雨水淋湿葡萄，在晴天时，向一侧滑动圆弧架，使得圆弧架上的收缩，便于阳光照射到葡萄上，使用效果好。

附图说明：

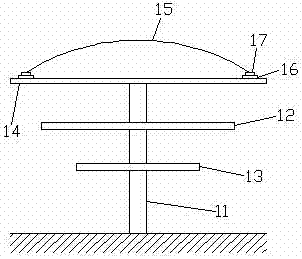

图1为本发明主视图。

图2为本发明左视图。

具体实施方式：

下面结合附图对本发明作进一步的说明。

如图1和图2，本发明一种葡萄架，包括立梁11、上横梁12、下横梁13、安装梁14、圆弧架15、滑轨16、滑块17和避雨膜18，若干根安装梁14相隔一定间距地设置，两滑轨16相互平行地固定于安装梁14上，在每根滑轨16上滑动设置若干个滑块17，若干个圆弧架15相隔一定间距地设于滑轨16上方，且每根圆弧架15的两端与两滑轨16上的两滑块17对应固定连接，避雨膜18沿滑轨16的长度方向固定于圆弧架15上，在每根安装梁14的下端面上固定连接一根立梁11，在每根立梁11上由上至下分层固定上横梁12和下横梁13。

本发明为便于更好地将滑块17定位于滑轨16上，在每根滑块17上螺纹连接有一个蝶形螺钉（图中未画出），该蝶形螺钉穿过滑块17并抵接于滑轨16上。

本发明中的上横梁12的长度大于下横梁13的长度。

在雨天时，滑动圆弧架15，使得圆弧架15上的避雨膜18展开，避免雨水淋湿葡萄。在晴天时，向一侧滑动圆弧架15，使得圆弧架15上的收缩。

以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下还可以作出若干改进，这些改进也应视为本发明的保护范围。

技术特征：

技术总结
本发明公开了一种葡萄架，包括立梁、上横梁、下横梁、安装梁、圆弧架、滑轨、滑块和避雨膜，若干根所述安装梁相隔一定间距地设置，两滑轨相互平行地固定于安装梁上，若干个滑块分别滑动设于两滑轨上，若干个圆弧架相隔一定间距地设于滑轨上方，且每根圆弧架的两端与两滑轨上的两滑块对应固定连接，避雨膜固定于圆弧架上，在每根安装梁的下端面上固定连接一根立梁，在每根立梁上由上至下分层固定上横梁和下横梁。在雨天时，滑动圆弧架，使得圆弧架上的避雨膜展开，避免雨水淋湿葡萄，在晴天时，向一侧滑动圆弧架，使得圆弧架上的收缩，便于阳光照射到葡萄上，使用效果好。

技术研发人员：步明玉;步小燕;步明富
受保护的技术使用者：句容市明玉葡萄种植专业合作社
技术研发日：2017.05.08
技术公布日：2017.07.28
