一种便于固定的太阳能频振式杀虫灯的制作方法

本发明涉及太阳能频振式杀虫灯技术领域，具体涉及一种便于固定的太阳能频振式杀虫灯。

背景技术：

传统灯具相比，太阳能灯具通过吸收太阳辐射能量，并将其转换为电能储存在蓄电池里面，到了晚上再给光源供电，是一种绿色环保的照明工具。

在太阳能频振式杀虫灯领域，由于在灯杆顶端需要安装具有一定面积的太阳能电池板组件，增加了灯具的迎风面积，在风力较大的地区，使得现有的太阳能电池板组件与灯杆之间的连接固定方式出现松动，造成太阳能电池板组件的转动，影响太阳能电池板组件对太阳能的有效接收面积，降低所产生的电能功率。

同时，由于频振式杀虫灯结构限制，现有技术中，往往是采用竖直挂装，下部再以软抱箍固定，在风力较大的地区灯具易随风摆动，安全隐患较大。且安装固定时，插入地面比较吃力，支撑杆高度难以调整直接导致了杀虫灯的高度难以调整，这对于不同高矮种植物的农田来说会直接影响到杀虫效果。

技术实现要素：

解决的技术问题

针对现有技术的不足，本发明提供了一种便于固定的太阳能频振式杀虫灯，解决了安装固定难度大、固定不稳定且支撑杆高度难以调节的问题。

技术方案

为实现以上目的，本发明通过以下技术方案予以实现：

一种便于固定的太阳能频振式杀虫灯，包括支撑立杆、光伏板和频振式杀虫灯，所述光伏板通过支架固定在所述支撑立杆上端；所述支撑立杆上端设置蓄电池盒，所述蓄电池盒内设置蓄电池，所述蓄电池电连接所述光伏板和所述频振式杀虫灯；所述支撑立杆上设置固定横板和固定卡箍，所述固定横板的底面中心处设置固定槽，所述固定槽内表面设置第一永磁体；所述频振式杀虫灯上端设置上固定柱，所述上固定柱上端设置第二永磁体；所述频振式杀虫灯下端设置下固定柱，所述下固定柱固定在所述固定卡箍内；所述支撑立杆的下端内部中空为伸缩腔，所述支撑立杆下端表面设置升降控制手柄；所述伸缩腔内设置升降丝杆，升降控制手柄通过锥形齿轮组连接所述升降丝杆；所述升降丝杆下端设置扦插杆，所述圆柱连接部表面固定套设踏板。

更进一步地，所述固定横板设置在所述固定卡箍的上方，所述下固定柱下端边缘活动连接收集袋。

更进一步地，所述第一永磁体下表面的极性与所述第二永磁体上表面的极性相反。

更进一步地，所述伸缩腔内表面设置内螺纹，所述升降丝杆上端与所述伸缩腔内表面通过螺纹连接。

更进一步地，所述扦插杆上端为圆柱连接部、下端为锥形扦插部；所述锥形扦插部的下端为尖端。

更进一步地，所述锥形扦插部上端直径与所述圆柱连接部直径相等。

有益效果

本发明提供了一种便于固定的太阳能频振式杀虫灯，与现有公知技术相比，本发明的具有如下有益效果：

1、便于安装固定在农田中，踏板能够大大降低扦插难度，且利于维持支撑杆的稳定。

2、杀虫灯上端通过永磁铁异性面强大吸力固定，下端通过固定卡箍固定，稳定性好，利于杀虫灯发挥功效。

3、支撑杀虫灯和光伏板的支撑立杆的高度可以自由调节，因此，适应性强。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

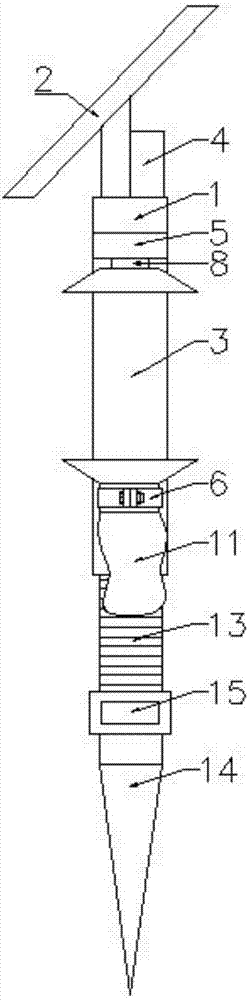

图1为本发明的主视结构示意图；

图2为本发明的右视结构示意图；

图中的标号分别代表：支撑立杆1；光伏板2；频振式杀虫灯3；蓄电池盒4；固定横板5；固定卡箍6；第一永磁体7；上固定柱8；第二永磁体9；下固定柱10；收集袋11；升降控制手柄12；升降丝杆13；扦插杆14；踏板15。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

实施例：

本实施例的一种便于固定的太阳能频振式杀虫灯，包括支撑立杆1、光伏板2和频振式杀虫灯3，光伏板2通过支架固定在支撑立杆1上端；支撑立杆1上端设置蓄电池盒4，蓄电池盒4内设置蓄电池，蓄电池电连接光伏板2和频振式杀虫灯3；支撑立杆1上设置固定横板5和固定卡箍6，固定横板5的底面中心处设置固定槽，固定槽内表面设置第一永磁体7；频振式杀虫灯3上端设置上固定柱8，上固定柱8上端设置第二永磁体9；频振式杀虫灯3下端设置下固定柱10，下固定柱10固定在固定卡箍6内；支撑立杆1的下端内部中空为伸缩腔，支撑立杆1下端表面设置升降控制手柄12；伸缩腔内设置升降丝杆13，升降控制手柄12通过锥形齿轮组连接升降丝杆13；升降丝杆13下端设置扦插杆14，圆柱连接部表面固定套设踏板15；固定横板5设置在固定卡箍6的上方，下固定柱10下端边缘活动连接收集袋11；第一永磁体7下表面的极性与第二永磁体9上表面的极性相反；伸缩腔内表面设置内螺纹，升降丝杆13上端与伸缩腔内表面通过螺纹连接；扦插杆14上端为圆柱连接部、下端为锥形扦插部；锥形扦插部的下端为尖端；锥形扦插部上端直径与圆柱连接部直径相等。

安装时，将扦插杆14下端的锥形扦插部插入地面泥土中，扦插时，可以手握支撑立杆1、脚踩踏板15施力，直至扦插杆14完全插入泥土中固定，这时一般踏板15下表面可以接触地面，辅助保持支撑立杆1的稳定，安装更加省力。

安装前后均可以通过摇动升降控制手柄12控制升降丝杆13在支撑立杆1下端伸缩腔内的升降，从而达到控制支撑立杆1高度的目的。因此，可调节光伏板2和频振式杀虫灯3距离地面的高度，便于适应种植物高矮不同的农田杀虫需求。种植物较高，光伏板2和频振式杀虫灯3可距离地面高一些；种植物较矮，光伏板2和频振式杀虫灯3可距离地面低一些。

频振式杀虫灯3上端通过第一永磁体7与第二永磁体9之间的磁力固定在固定横板5底面的固定槽内，频振式杀虫灯3下端通过固定卡箍6固定，固定牢固，稳定性强，能够抵抗比较大的横风。

收集袋11活动固定在频振式杀虫灯3，便于及时清理害虫尸体。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

以上实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的精神和范围。
