一种茶叶种植耕作除草一体机的制作方法

本发明涉及农业机械技术领域，尤其涉及一种茶叶种植耕作除草一体机。

背景技术：

茶叶，指茶树的叶子和芽。泛指可用于泡茶的常绿灌木茶树的叶子，以及用这些叶子泡制的饮料，后来引申为所有用植物花、叶、种子、根泡制的草本茶，在中国文学中亦称雷芽。有些国家亦有以水果及香草等其它植物叶而泡出的茶。

茶叶源于中国，茶叶最早是被作为祭品使用的。但从春秋后期就被人们作为菜食，在西汉中期发展为药用，西汉后期才发展为宫廷高级饮料，普及民间作为普通饮料那是西晋以后的事。发现最早人工种植茶叶的遗迹在浙江余姚的田螺山遗址，已有6000多年的历史。饮茶始于中国。叶革质，长圆形或椭圆形，可以用开水直接泡饮，依据品种和制作方式以及产品外形分成六大类。依据季节采制可分为春茶、夏茶、秋茶、冬茶。以各种毛茶或精制茶叶再加工形成再加茶，包括分为花茶、紧压茶、萃取茶、药用保健茶、含茶饮料等。

茶叶中含有儿茶素、胆甾烯酮、咖啡碱、肌醇、叶酸、泛酸等成分，可以增进人体健康。茶叶饮品-茶被誉为世界三大饮料之一。

随着茶叶食用的普遍性，而其所需的劳动力也日渐增多，其中耕作与除草是茶园处理的日常工作，现有技术中，都是分开进行的，不仅费时费力，还严重浪费劳动力，已经满足不了现在发展的需求，为此，我们提出了一种茶叶种植耕作除草一体机。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种茶叶种植耕作除草一体机。

为了实现上述目的，本发明采用了如下技术方案：

设计一种茶叶种植耕作除草一体机，包括两个底座与上板，两个底座相隔设置，所述上板通过多个支柱安装在两个底座上，所述上板上端安装有铰接座，且铰接座铰接有推杆，推杆上安装有把手，两个所述底座下端均通过多组减震机构安装有多个轮子，所述支柱上通过限位机构安装有支撑板，且支撑板上安装有两个电机，两个所述底座之间还设置有连接杆，且连接杆贯穿两个底座，并安装有多个耕作辊，所述连接杆通过传动机构连接在其中一个电机上，所述耕作辊一侧的底座之间还设置有锯齿盘，且锯齿盘上端安装有连杆，连杆贯穿安装在底座之间的套管与支撑板，并延伸至支撑板上端，且通过齿轮组连接在另一个电机的输出轴上。

优选的，还包括弧形挡板，且弧形挡板设置在上板与底座的一侧，弧形挡板上端安装有卡板，且卡板卡接在上板内，所述弧形挡板下端通过卡合机构安装在两个底座上。

优选的，所述弧形挡板的中间部位还开设有槽孔，且槽孔内安装有玻璃。

优选的，所述卡合机构包括开设在底座上的卡槽与插杆，且插杆与卡槽相互配合，所述插杆外侧下方内设置有复位弹簧，且复位弹簧两端均固定连接有限位块，所述卡槽内开设有与限位块位置匹配的限位孔，且插杆贯穿弧形板，并插接在卡槽内。

优选的，所述减震机构包括弹簧与伸缩杆，且伸缩杆两端分别安装在底座与轮子上，弹簧套设在伸缩杆外侧。

优选的，所述限位机构包括呈五棱柱状的销轴与开设在支撑板上的通孔，且销轴与通孔相互配合，所述销轴贯穿通孔的两端，并延伸出两端的支柱，通过螺母紧固。

优选的，所述传动机构包括安装在连接杆上的从动轮与安装在其中一个电机输出轴上的主动轮，且主动轮与从动轮之间通过皮带带动。

优选的，所述齿轮组包括安装在另外一个电机上的第二伞型齿轮与安装在连杆上端的第一伞型齿轮，且第一伞型齿轮与第二伞型齿轮啮合。

优选的，所述连杆与支撑板接触处设置有支撑轴承。

本发明提出的一种茶叶种植耕作除草一体机，有益效果在于：该茶叶种植耕作除草一体机能够将耕作与除草集于一体，大大降低了劳作时间与劳动力的使用，而松土效果好，还能够防止泥土四溅，通过设置的减震机构，能够提高装置的使用寿命。

附图说明

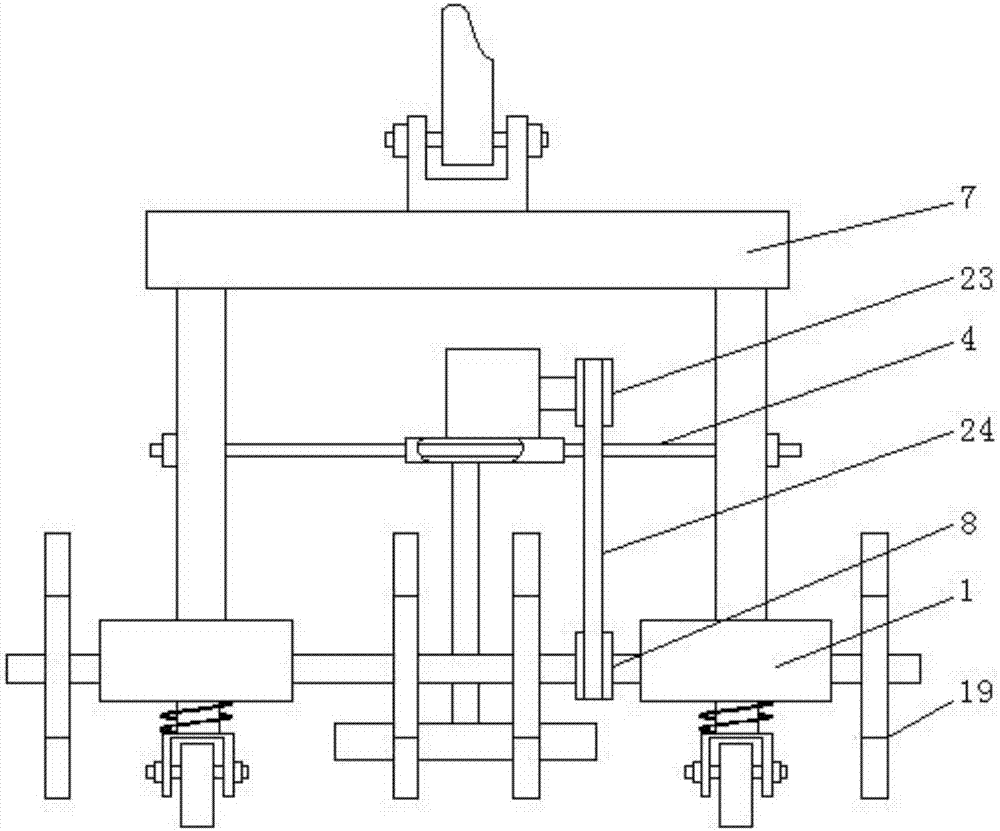

图1为本发明提出的一种茶叶种植耕作除草一体机的结构示意图；

图2为本发明提出的一种茶叶种植耕作除草一体机的侧视结构示意图；

图3为本发明提出的一种茶叶种植耕作除草一体机的卡合机构的结构示意图。

图中：1底座、2支柱、3连杆、4销轴、5第一伞型齿轮、6第二伞型齿轮、7上板、8从动轮、9支撑板、10电机、11铰接座、12推杆、13把手、14卡板、15弧形挡板、16玻璃、17卡合机构、171插杆、172复位弹簧、173卡槽、174限位孔、175限位块、18伸缩杆、19耕作辊、20轮子、21锯齿盘、22弹簧、23主动轮、24皮带。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-3，一种茶叶种植耕作除草一体机，包括两个底座1与上板7，两个底座1相隔设置，上板7通过多个支柱2安装在两个底座1上，上板7上端安装有铰接座11，且铰接座11铰接有推杆12，推杆12上安装有把手13，两个底座1下端均通过多组减震机构安装有多个轮子20，通过设置在减震机构，能够降低在遇到硬物时所受的冲撞力，提高了装置的使用寿命，支柱2上通过限位机构安装有支撑板9，且支撑板9上安装有两个电机10，两个底座1之间还设置有连接杆，且连接杆贯穿两个底座1，并安装有多个耕作辊19，能够对茶叶地进行耕种。

连接杆通过传动机构连接在其中一个电机10上，耕作辊19一侧的底座1之间还设置有锯齿盘21，且锯齿盘21上端安装有连杆3，连杆3贯穿安装在底座1之间的套管与支撑板9，并延伸至支撑板9上端，且通过齿轮组连接在另一个电机10的输出轴上。

还包括弧形挡板15，且弧形挡板15设置在上板7与底座1的一侧，弧形挡板15上端安装有卡板14，且卡板14卡接在上板7内，弧形挡板15下端通过卡合机构17安装在两个底座1上，能够有效的避免在耕作时，耕作辊19带出的泥土四溅到种植人员身上。

弧形挡板15的中间部位还开设有槽孔，且槽孔内安装有玻璃16，能够对耕作的情况进行观察。

卡合机构17包括开设在底座1上的卡槽173与插杆171，且插杆171与卡槽173相互配合，插杆171外侧下方内设置有复位弹簧172，且复位弹簧172两端均固定连接有限位块175，卡槽173内开设有与限位块175位置匹配的限位孔174，且插杆171贯穿弧形板15，并插接在卡槽173内。

减震机构包括弹簧22与伸缩杆18，且伸缩杆18两端分别安装在底座1与轮子20上，弹簧22套设在伸缩杆18外侧。

限位机构包括呈五棱柱状的销轴4与开设在支撑板9上的通孔，且销轴4与通孔相互配合，销轴4贯穿通孔的两端，并延伸出两端的支柱2，通过螺母紧固。

传动机构包括安装在连接杆上的从动轮8与安装在其中一个电机10输出轴上的主动轮23，且主动轮23与从动轮8之间通过皮带24带动。

齿轮组包括安装在另外一个电机10上的第二伞型齿轮6与安装在连杆3上端的第一伞型齿轮5，且第一伞型齿轮5与第二伞型齿轮6啮合。

连杆3与支撑板9接触处设置有支撑轴承。

工作时，种植人员将装置移至到作业区域，并通过把手13控制移动方向，使得多个轮子20同时行走，并通过两个电机10，分别带动耕作辊19与锯齿盘21工作，从而先对杂草进行清除，然后通过耕作辊19耕作，使得了除草与耕作一体化，大大降低了劳动力，避免单独的进行除草与耕作，通过设置的弧形挡板15，能够有效防止泥土四溅。

以上，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
