一种用于玉米播种机的立式旋转拔刀装置的制作方法

本发明涉及玉米播种机设备技术领域，尤其涉及一种用于玉米播种机的立式旋转拔刀装置。

背景技术：

一般的玉米播种机已经普遍推广使用。然而用小麦联合收割机收割后的麦茬高度达30公分，一般的玉米播种机在这样高的麦茬地里播种玉米不仅动力消耗大，而且经常出现缺苗断垅、出苗不齐的问题。为了解决这个问题，不少农民采取用火烧的办法，这种方法虽然可以灭茬，但容易造成人员烧伤、环境污染、影响交通、以致于发生交通事故，况且在附近有生长作物的地块不能使用。最近市场上出现了一种专门用于碎茬的机具，这种小麦碎茬机以拖拉机为动力，可将麦茬粉碎，减轻了玉米播种机播种时的困难。但碎茬和播种分两次进行，合计动力消耗大，而且浪费时间、浪费人力。因此，有必要设计一种用于玉米播种机的立式旋转拔刀装置。

技术实现要素：

为解决现有技术方案的缺陷，本发明公开了一种用于玉米播种机的立式旋转拔刀装置。

本发明公开了一种用于玉米播种机的立式旋转拔刀装置，包括：机架、设于所述的机架上的多个变速箱，所述变速箱通过垫板固接在机架上，所述变速箱内通过滚动轴承转动连接横向设置的传动轴，所述传动轴上固接第一锥齿轮，所述变速箱内通过滚动轴承转动连接竖直方向设置的拔刀轴，所述拔刀轴上固接第二锥齿轮，所述第一锥齿轮与第二锥齿轮在变速箱内形成啮合传动连接，所述拔刀轴底部轴端套接安装轴套，且轴套通过锁定销锁紧连接拔刀轴，所述轴套下表面上焊接连接横向设置的安装板，所述安装板的两侧分别通过固定螺栓固接一个拔刀。

优选的，所述拔刀呈l形刀体状，所述拔刀包括刀座与刀体，刀座为l形拔刀的水平段，刀体为l形拔刀的竖直段，所述刀座固接在安装板上，所述刀体两侧为棱边形的刀刃。

优选的，所述刀体的厚度大于刀座的厚度。

优选的，所述安装板两侧安装的两个拔刀的角度位置呈180°。

优选的，所述机架上至少设置有两个变速箱，相邻两个所述的变速箱之间转动连接的传动轴通过万向节连接。

优选的，所述第一锥齿轮与第二锥齿轮相互垂直啮合连接。

附图说明

图1是本发明一种用于玉米播种机的立式旋转拔刀装置的结构示意图；

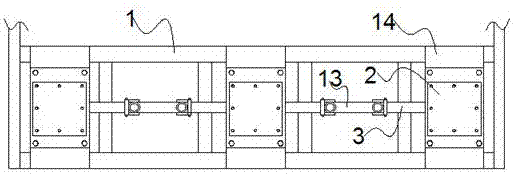

图2是本发明一种用于玉米播种机的立式旋转拔刀装置的俯视图；

图3是本发明一种用于玉米播种机的立式旋转拔刀装置的拔刀侧视示意图。

其中：1-机架；2-变速箱；3-传动轴；4-滚动轴承；5-第一锥齿轮；6-第二锥齿轮；7-拔刀轴；8-轴套；9-锁定销；10-安装板；11-拔刀；111-刀座；112-刀体；113-刀刃；12-固定螺栓；13-万向节；14-垫板。

具体实施方式

如图1-3所示，本发明公开了一种用于玉米播种机的立式旋转拔刀装置，包括：机架1、设于所述的机架1上的多个变速箱2，所述变速箱2通过垫板14固接在机架1上，所述变速箱2内通过滚动轴承4转动连接横向设置的传动轴3，所述机架1上至少设置有两个变速箱2，相邻两个所述的变速箱2之间转动连接的传动轴3通过万向节13连接。

所述传动轴3上固接第一锥齿轮5，所述变速箱2内通过滚动轴承4转动连接竖直方向设置的拔刀轴7，所述拔刀轴7上固接第二锥齿轮6，所述第一锥齿轮5与第二锥齿轮6在变速箱2内形成啮合传动连接，所述第一锥齿轮5与第二锥齿轮6相互垂直啮合连接。

所述拔刀轴7底部轴端套接安装轴套8，且轴套8通过锁定销9锁紧连接拔刀轴7，所述轴套8下表面上焊接连接横向设置的安装板10，所述安装板10的两侧分别通过固定螺栓12固接一个拔刀11，所述安装板10两侧安装的两个拔刀11的角度位置呈180°。

所述拔刀11呈l形刀体状，所述拔刀11包括刀座111与刀体112，刀座111为l形拔刀11的水平段，刀体112为l形拔刀11的竖直段，所述刀座111固接在安装板10上，所述刀体112两侧为棱边形的刀刃113，所述刀体112的厚度大于刀座111的厚度。

本发明是这样实施的：玉米播种机机具牵引机架向前播种作业，机具驱动传动轴3转动，机架上设置的多个变速箱2均转动连接传动轴3，且相邻的变速箱2之间的传动轴3通过万向节13固接，使得传动轴3在变速箱2内同步转动，传动轴2在变速箱2内固接的第一锥齿轮5转动，使得垂直方向上啮合连接的第二锥齿轮6啮合传动，第二锥齿轮6固接的拔刀轴随之转动，使得拔刀轴底端设置的拔刀11同步旋转，拔刀11转动进行对地面进行立式旋转破土破茬，实现玉米播种机破茬与播种同时进行。采用本技术方案，利用这种玉米播种机的立式旋转拔刀装置可将碎茬和玉米播种一次完成，节约了劳力。由于麦茬被粉碎，减少了玉米播种机播种地困难，提高了播种质量，消除了火烧麦茬带来的隐患，增加了秸秆还田的效果。去掉后面的玉米播种机的播种器，立式旋转拔刀装置可单独使用，碎茬单独使用时，还可粉碎玉米秸秆。

最后应说明的是：以上实施例仅用以说明本发明而并非限制本发明所描述的技术方案；因此，尽管本说明书参照上述的各个实施例对本发明已进行了详细的说明，但是，本领域的普通技术人员应当理解，仍然可以对本发明进行修改或等同替换；而一切不脱离本发明的精神和范围的技术方案及其改进，其均应涵盖在本发明的权利要求范围中。

技术特征：

技术总结
本发明公开了一种用于玉米播种机的立式旋转拔刀装置，所述变速箱内通过滚动轴承转动连接横向设置的传动轴，所述传动轴上固接第一锥齿轮，所述变速箱内通过滚动轴承转动连接竖直方向设置的拔刀轴，所述拔刀轴上固接第二锥齿轮，所述第一锥齿轮与第二锥齿轮在变速箱内形成啮合传动连接，所述拔刀轴底部轴端套接安装轴套，且轴套通过锁定销锁紧连接拔刀轴，所述轴套下表面上焊接连接横向设置的安装板，所述安装板的两侧分别通过固定螺栓固接一个拔刀。采用本技术方案，利用这种玉米播种机的立式旋转拔刀装置可将碎茬和玉米播种一次完成，减少了玉米播种机播种地困难，提高了播种质量，消除了火烧麦茬带来的隐患，增加了秸秆还田的效果。

技术研发人员：戴雪蓉
受保护的技术使用者：蒙城县育田机械有限公司
技术研发日：2017.05.24
技术公布日：2017.10.27
