一种蔬菜种子育苗设备的制作方法

本发明涉及一种蔬菜种子育苗设备，具体地说是在一个装置内部自动控制温度和湿度，从而实现智能化蔬菜种子幼苗培育，属于蔬菜幼苗培育领域。

背景技术：

在农业生产中，育苗是将作物大田生产与苗期生产分开进行的一项农业生产工作。育苗的优点很多，延长作物生长期，通过设施提早育苗，能够使作物提早进入大田生产；节约种子，减少种子成本，苗床管理较精细，环境比大田好，种子成苗率比大田高；有利于培育健壮的苗子，苗床水肥条件好，苗子生长好；节约土地，育苗占地小，而且可以在非农业用地上通过基质进行，可以利用很少的土地培育大量的秧苗。

然而现在的育苗技术却也存在着许多问题和缺点，生产成本高，环境变量控制难等问题，这是普遍存在的。随着科技的进步，智能化的控制正在慢慢进入幼苗培育的领域。

当今，并没有一种很好的智能化幼苗培育装置，因此，为了更好的控制幼苗培育的环境变量，迫切需要一种相应的设备来填补这项空白。

技术实现要素：

针对上述不足，本发明提供了一种蔬菜种子育苗设备。

本发明是通过以下技术方案实现的：一种蔬菜种子育苗设备，是由万向轮、透明塑料外壳、控制器、大水箱、水泵、框架结构、水管、旋转结构和喷头水阀组合结构组成的，其特征在于：所述的框架结构是由侧支撑板、通气孔、温度传感器、湿度传感器和空气水加热管组成的；所述的旋转结构是由步进电机、主动齿轮、侧挡板、圆柱杆和从动大齿轮组成的；所述的喷头水阀组合结构是由连接管、电动水阀和喷头组成的；万向轮安装在框架结构的底部，透明塑料外壳包裹在框架结构外面，控制器安装在框架结构一侧，水泵安装在大水箱出水口，喷头水阀组合结构安装在框架结构上部，并通过水管和水泵连接，旋转结构安装在框架结构内。

优选的，所述的框架结构，框架结构的两个侧支撑板的上部有一条横梁，横梁上固定着温度传感器、湿度传感器和空气水加热管，通气孔分布在侧支撑板边缘。

优选的，所述的旋转结构，两个侧挡板之间夹着三根圆柱杆，侧挡板中间有一个从动大齿轮，和旋转结构为一体，下部有一个步进电机，连接着一个主动齿轮，主动齿轮和从动大齿轮啮合。

优选的，框架结构中间有一根轴，旋转结构中间有一根空心轴，两者同轴心配合。

优选的，控制器通过导线和步进电机、电动水阀、水泵、温度传感器、湿度传感器和空气水加热管连接，形成控制电路。

优选的，所述的喷头水阀组合结构，电动水阀通过连接管分别和水管以及喷头连接，喷头出水口极小。

该发明的有益之处是：该装置可通过控制器，精确控制幼苗培育的环境变量，省时省力高效；框架结构外部包裹着透明塑料外壳，既可以保温保湿，又可以观察到内部情况；温度传感器和湿度传感器的使用，以及电动水阀和空气水加热管的使用，使系统具有反馈，能够更智能化的对环境做出调整；旋转结构的采用，可以是内部幼苗受光均匀，更利于内部空气的流通。

附图说明

附图1为本发明的整体外部结构示意图；

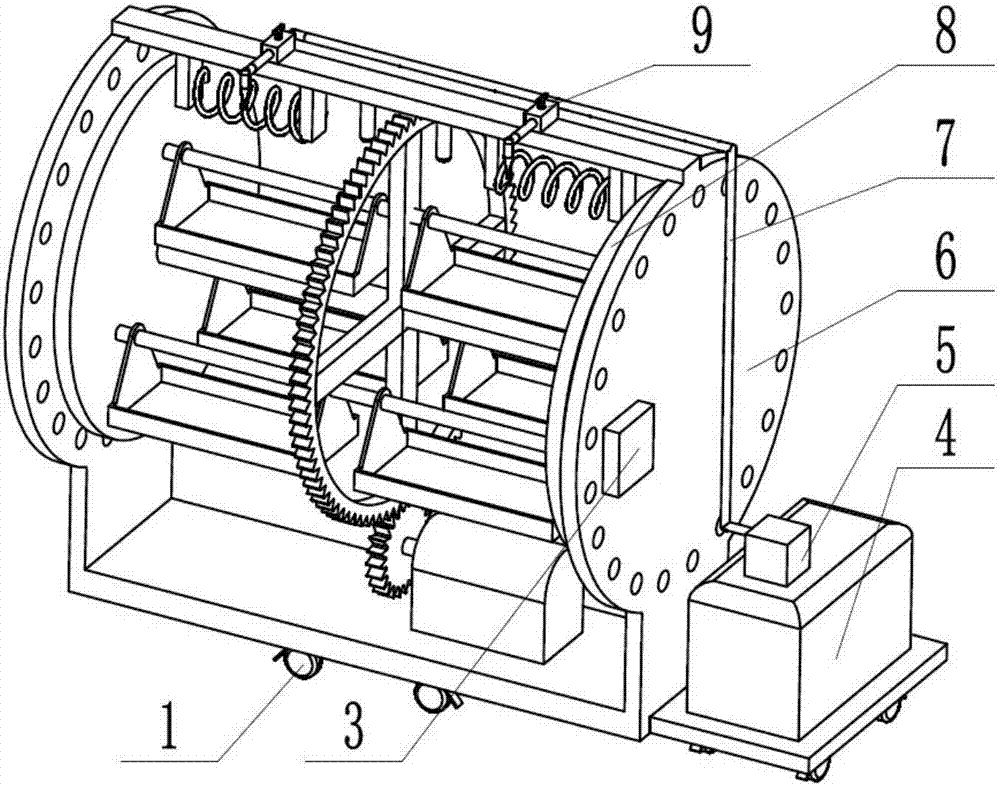

附图2为本发明的内部结构示意图；

图3为框架结构示意图；

图4为旋转结构示意图；

图5为喷头水阀组合结构示意图。

图中，1、万向轮，2、透明塑料外壳，3、控制器，4、大水箱，5、水泵，6、框架结构，601、侧支撑板，602、通气孔，603、温度传感器，604、湿度传感器，605、空气水加热管，7、水管，8、旋转结构，801、步进电机，802、主动齿轮，803、侧挡板，804、圆柱杆，805、从动大齿轮，9、喷头水阀组合结构，901、连接管，902、电动水阀，903、喷头。

具体实施方式

一种蔬菜种子育苗设备，是由万向轮1、透明塑料外壳2、控制器3、大水箱4、水泵5、框架结构6、水管7、旋转结构8和喷头水阀组合结构9组成的，所述的框架结构6是由侧支撑板601、通气孔602、温度传感器603、湿度传感器604和空气水加热管605组成的；所述的旋转结构8是由步进电机801、主动齿轮802、侧挡板803、圆柱杆804和从动大齿轮805组成的；所述的喷头水阀组合结构9是由连接管901、电动水阀902和喷头903组成的；万向轮1安装在框架结构6的底部，透明塑料外壳2包裹在框架结构6外面，控制器3安装在框架结构6一侧，水泵5安装在大水箱4出水口，喷头水阀组合结构9安装在框架结构6上部，并通过水管7和水泵5连接，旋转结构8安装在框架结构6内。

优选的，所述的框架结构6，框架结构6的两个侧支撑板601的上部有一条横梁，横梁上固定着温度传感器603、湿度传感器604和空气水加热管605，通气孔602分布在侧支撑板601边缘。

优选的，所述的旋转结构8，两个侧挡板803之间夹着三根圆柱杆804，侧挡板803中间有一个从动大齿轮805，和旋转结构8为一体，下部有一个步进电机801，连接着一个主动齿轮802，主动齿轮802和从动大齿轮805啮合。

优选的，框架结构6中间有一根轴，旋转结构8中间有一根空心轴，两者同轴心配合。

优选的，控制器3通过导线和步进电机801、电动水阀902、水泵5、温度传感器603、湿度传感器604和空气水加热管605连接，形成控制电路。

优选的，所述的喷头水阀组合结构9，电动水阀902通过连接管901分别和水管7以及喷头903连接，喷头903出水口极小。

工作原理：该装置在使用时，把需要蔬菜种子放在旋转结构8圆柱杆804上挂着的容器中，里面有必须的营养液、土壤或其它必要物质，然后在控制器3上设置好温度和湿度，设置好旋转结构8的旋转时间，当温度传感器603检测到装置内部温度过低时，控制器3会控制空气水加热管605工作，提高温度，当湿度传感器604检测到湿度过低时，控制器3会控制水泵5从大水箱4抽水，电动水阀902打开，喷头903喷水，提高湿度，在设定的时间内，控制器3还会控制步进电机801工作，从而使主动齿轮802带动从动大齿轮805转动，从而使旋转装置8绕框架结构6中心轴转动，使装置内空气流通，使幼苗受光均匀。蔬菜种子育苗后再移植到土壤中。

对于本领域的普通技术人员而言，根据本发明的教导，在不脱离本发明的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本发明的保护范围之内。

技术特征：

技术总结
一种蔬菜种子育苗设备，属于蔬菜幼苗培育领域，是由万向轮、透明塑料外壳、控制器、大水箱、水泵、框架结构、水管、旋转结构和喷头水阀组合结构组成的，所述的框架结构是由侧支撑板、通气孔、温度传感器、湿度传感器和空气水加热管组成的；所述的旋转结构是由步进电机、主动齿轮、侧挡板、圆柱杆和从动大齿轮组成的；所述的喷头水阀组合结构是由连接管、电动水阀和喷头组成的；万向轮安装在框架结构的底部，透明塑料外壳包裹在框架结构外面，控制器安装在框架结构一侧，水泵安装在大水箱出水口，喷头水阀组合结构安装在框架结构上部，并通过水管和水泵连接，旋转结构安装在框架结构内。该装置可精确控制幼苗培育的环境变量，省时省力高效。
