一种果树嫁接卡接件的制作方法

本发明涉及农业技术领域，具体为一种果树嫁接卡接件。

背景技术：

果树嫁接,是指从优良品种母本树上选取枝或芽,接到另一植株上的适当部位,使两者接合成活而生成新的植株的无性繁殖方法，嫁接所用的枝或芽称“接穗”或“接芽”,与接穗或接芽相接的植株称“砧木”，砧木多是利用野生、半野生或抗逆性强的品种，嫁接的最终目的是由接穗发育成新个体。

果树嫁接在嫁接完成后通常使用塑料纸进行包裹使其生长，而这些利用塑料纸包裹的方法虽然可以使其生长，但是塑料纸的硬度不够通常会使嫁接的枝条掉落，为此，我们提出一种果树嫁接卡接件。

技术实现要素：

本发明的目的在于提供一种果树嫁接卡接件，以解决背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种果树嫁接卡接件，包括收缩块，所述收缩块的一端固定连接有第一卡接条，所述第一卡接条的另一端与收缩块卡接且贯穿收缩块的一端，所述第一卡接条内壁的两侧开设有滑槽，所述滑槽的内部设置有滑块，所述滑块的一侧固定连接有卡结块，所述滑块位于滑槽外部的一端固定连接有第二卡接条，所述第二卡接条的一端贯穿第一卡接条的外部，所述滑槽内壁的的一侧设置有固定块，所述固定块靠近卡结块的一侧设置有卡接槽。

优选的，所述第一卡接条的外壁设置有卡接齿牙。

优选的，所述滑槽和滑块为相适配设置。

优选的，所述卡结块与卡接槽为相适配设置。

与现有技术相比，本发明具有以下有益效果：本发明首先推动第二卡接条，使滑块内部的卡结块和卡接槽相互卡紧，第二卡接条可以使卡结件的长度伸长，以适应不同长度的嫁接枝条，随后拉动第一卡接条使收缩块和第一卡接条之间卡紧，用来固定嫁接枝条，不会使嫁接枝条掉落，并且本发明结构合理，使用方便。

附图说明

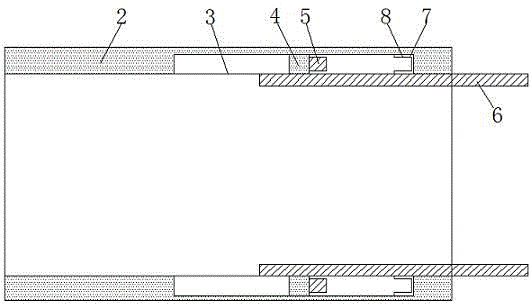

图1为本发明正视图结构示意图；

图2为本发明侧视图结构示意图。

图中：1收缩块、2第一卡接条、3滑槽、4滑块、5卡结块、6第二卡接条、7固定块、8卡接槽、9卡接齿牙。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种果树嫁接卡接件，包括收缩块1，收缩块1的一端固定连接有第一卡接条2，第一卡接条2的外壁设置有卡接齿牙9，卡接齿牙9的设置可以使第一卡接条2和收缩块1之间收紧，第一卡接条2的另一端与收缩块1卡接且贯穿收缩块1的一端，第一卡接条2内壁的两侧开设有滑槽3，滑槽3的内部设置有滑块4，滑槽3和滑块4为相适配设置，滑块4的一侧固定连接有卡结块5，滑块4位于滑槽3外部的一端固定连接有第二卡接条6，相适配的滑槽3和滑块4使第二卡接条6的推动更加顺利，第二卡接条6的一端贯穿第一卡接条2的外部，滑槽3内壁的的一侧设置有固定块7，固定块7靠近卡结块5的一侧设置有卡接槽8，卡结块5与卡接槽8为相适配设置，卡接槽8和卡结块5的相适配设置可以使第二卡接条6的固定更加坚固。

使用时，首先推动第二卡接条6，使滑块4内部的卡结块5和卡接槽8相互卡紧，随后拉动第一卡接条2使收缩块1和第一卡接条2之间卡紧即为使用完成。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

技术特征：

技术总结
本发明公开了一种果树嫁接卡接件，包括收缩块，所述收缩块的一端固定连接有第一卡接条，所述第一卡接条的另一端与收缩块卡接且贯穿收缩块的一端，所述第一卡接条内壁的两侧开设有滑槽，所述滑槽的内部设置有滑块，所述滑块的一侧固定连接有卡结块，所述滑块位于滑槽外部的一端固定连接有第二卡接条，所述第二卡接条的一端贯穿第一卡接条的外部。本发明首先推动第二卡接条，使滑块内部的卡结块和卡接槽相互卡紧，第二卡接条可以使卡结件的长度伸长，以适应不同长度的嫁接枝条，随后拉动第一卡接条使收缩块和第一卡接条之间卡紧，用来固定嫁接枝条，不会使嫁接枝条掉落，并且本发明结构合理，使用方便。

技术研发人员：张胜持
受保护的技术使用者：合肥徽慕农业科技有限公司
技术研发日：2017.06.21
技术公布日：2017.09.19
