一种新型落叶果树破眠剂涂抹工具的制作方法

本发明涉及一种新型落叶果树破眠剂涂抹工具，属于果树种植技术领域。

背景技术：

在自然条件下，温带落叶果树为了适应冬季的低温，芽在外表上停止生长的现象，称为芽的休眠。对于落叶果树来说，只有正常进入自热休眠后才能保证后续生命活动的正常进行和度过不良环境。在自然休眠时，需要满足一定时期的低温（即低温需求量或称需冷量），才能结束休眠，并接着萌芽。但是，在一些热带、亚热带以及设施栽培的果树中常存在需冷量不足的问题，导致果树萌发延迟、发芽率低，且发芽、开花不整齐，出现生长发育不良的问题。而使用破眠剂不仅能够有效解决上述问题，还能使水果提早上市，提高栽培效益，这对暖冬地区和设施果树栽培具有重大的实践意义。

当前，果树破眠剂涂抹工具均为果农自制的简易工具，或者使用现成的工具进行替代。例如有些果农使用毛笔作为涂抹工具，即利用毛笔蘸取破眠剂溶液对果树的芽眼进行涂抹；也有的果农利用自制的简易涂抹工具进行涂抹破眠剂，如利用筷子尖端绑缚一个棉花球作为涂抹工具，或者利用白色线手套直接作为涂抹工具，蘸取破眠剂溶液对果树的芽眼进行涂抹。此外，还有些果农使用喷雾器作为破眠剂的涂抹工具，但是该方法不仅效果差，而且浪费药剂，成本较高，还严重威胁操作者的安全。当前这些涂抹工具都是开放式的蘸取溶液，对人体存在较大的安全隐患。

技术实现要素：

针对上述问题，本发明要解决的技术问题是提供一种新型落叶果树破眠剂涂抹工具。

本发明的落叶果树破眠剂涂抹工具，它包含注射容器1、接口1-1、推进杆2、指环状塑料环2-1、橡胶圈3、半圆形塑料夹4、外螺纹4-1、挡板4-2、耳垂4-3、固定塑料环5和笔头6，所述的注射容器1前端设置有接口1-1，所述的注射容器1内部设置有推进杆2，所述的推进杆2前端设置有橡胶圈3，所述的橡胶圈3后端一侧设置有指环状塑料环2-1，所述的指环状塑料环2-1与注射容器1外壁紧密贴合，所述的接口1-1下端连接有两个半圆形塑料夹4，所述的半圆形塑料夹4上部外壁设置有外螺纹4-1，所述的半圆形塑料夹4两侧设置有耳垂4-3，所述的耳垂4-3上套接有固定塑料环5，所述的半圆形塑料夹4下部空腔内卡接有笔头6。

作为优选，所述的接口1-1内壁设置有内螺纹，与半圆形塑料夹4上部外壁的外螺纹4-1咬合，密封性好。

作为优选，所述的半圆形塑料夹4内部设置有挡板4-2，且挡板4-2上设置有孔状结构，方便与第一部分中的破眠剂溶液相连，并起到将畜毛挡在同一平面上的作用。

作为优选，所述的笔头6采用畜毛，以羊毛为主和兔毛为主，其他可配以猪毛、马毛等作为配毛，增加弹性，以此作为破眠剂输出的媒介。

本发明的有益效果：该新型落叶果树破眠剂涂抹工具结构简单，设计合理，采用注射方式进行破眠剂涂抹操作，实现了操作过程的连续性，提高了作业效率，通过注射容器，破眠剂始终处于密闭环境中，提高了操作者的安全性，同时通过指环状塑料环，可以实现人工控制破眠剂溶液溢出量，避免了用药浪费，降低了用药成本。

附图说明：

为了易于说明，本发明由下述的具体实施及附图作以详细描述。

图1为本发明的结构示意图；

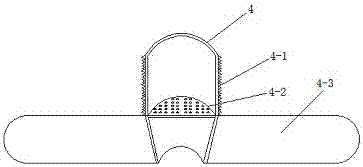

图2为半圆形塑料夹结构示意图。

附图标记：注射容器1、接口1-1、推进杆2、指环状塑料环2-1、橡胶圈3、半圆形塑料夹4、外螺纹4-1、挡板4-2、耳垂4-3、固定塑料环5、笔头6。

具体实施方式：

如图1-图2所示，本具体实施方式采用以下技术方案：它包含注射容器1、接口1-1、推进杆2、指环状塑料环2-1、橡胶圈3、半圆形塑料夹4、外螺纹4-1、挡板4-2、耳垂4-3、固定塑料环5和笔头6，所述的注射容器1前端设置有接口1-1，所述的注射容器1内部设置有推进杆2，所述的推进杆2前端设置有橡胶圈3，所述的橡胶圈3后端一侧设置有指环状塑料环2-1，所述的指环状塑料环2-1与注射容器1外壁紧密贴合，所述的接口1-1下端连接有两个半圆形塑料夹4，所述的半圆形塑料夹4上部外壁设置有外螺纹4-1，所述的半圆形塑料夹4两侧设置有耳垂4-3，所述的耳垂4-3上套接有固定塑料环5，所述的半圆形塑料夹4下部空腔内卡接有笔头6。

作为优选，所述的接口1-1内壁设置有内螺纹，与半圆形塑料夹4上部外壁的外螺纹4-1咬合，密封性好。

作为优选，所述的半圆形塑料夹4内部设置有挡板4-2，且挡板4-2上设置有孔状结构，方便与第一部分中的破眠剂溶液相连，并起到将畜毛挡在同一平面上的作用。

作为优选，所述的笔头6采用畜毛，以羊毛为主和兔毛为主，其他可配以猪毛、马毛等作为配毛，增加弹性，以此作为破眠剂输出的媒介。

本具体实施方式工作原理为：首先向后推动推进杆2，通过接口1-1将破眠剂吸入注射容器1内部，待破眠剂吸入完毕后，将笔头6根部放置在两个半圆形塑料夹4下部空腔内，并通过固定塑料环5进两个半圆形塑料夹4的拼接固定，最后与接口1-1进行螺纹连接固定。使用时，操作者将拇指伸入指环状塑料环2-1中，用力向下压，从而压迫破眠剂向外溢出，破眠剂经挡板4-2上端孔状结构流至笔头6处，从而果树破眠剂涂抹工作，使用过程中，通过下压指环状塑料环，可以实现人工控制破眠剂溶液溢出量，避免了用药浪费，降低了用药成本。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。

技术特征：

技术总结
本发明公开了一种新型落叶果树破眠剂涂抹工具，属于果树种植技术领域。所述的注射容器前端设置有接口，所述的注射容器内部设置有推进杆，所述的推进杆前端设置有橡胶圈，所述的橡胶圈后端一侧设置有指环状塑料环，所述的半圆形塑料夹两侧设置有耳垂，所述的耳垂上套接有固定塑料环，所述的半圆形塑料夹下部空腔内卡接有笔头，该新型落叶果树破眠剂涂抹工具结构简单，设计合理，采用注射方式进行破眠剂涂抹操作，实现了操作过程的连续性，提高了作业效率，通过注射容器，破眠剂始终处于密闭环境中，提高了操作者的安全性，同时通过指环状塑料环，可以实现人工控制破眠剂溶液溢出量，避免了用药浪费，降低了用药成本。

技术研发人员：李雅善;徐成东;南立军;崔长伟
受保护的技术使用者：楚雄师范学院
技术研发日：2017.06.28
技术公布日：2017.08.18
