一种适应范围广的草料揉丝机的制作方法

本发明涉及畜牧业饲草加工领域，具体是指一种适应范围广的草料揉丝机。

背景技术：

随着科技的发展和人们生活水平的提高，市场上每年销售的牛羊牲畜数量在逐渐增加，我国出现大量中大型养殖场，因此需要大量喂养青贮饲料，饲养业对牛羊的饲养有秸秆、草料等，青贮饲料传统的加工方法是通过铡切型的铡草机进行加工，即饲草经铡草机进行截断后形成一段一段的小节状，然后直接进行喂养牲畜，这种青贮饲料对于牛等大型食草动物来说来说，食用没问题，但对于羊、猪、鸡鸭鱼鹅等来说由于青贮饲料坚硬刺口，造成饲草的采食率低下，导致农户辛辛苦苦收割的饲料用草，如秸秆、苜蓿、稻草、皇竹草或者荆条等草料的利用率低下的问题。

为了解决上述问题现有技术中出现了草料揉丝机，可以将饲草切的很碎然后喂养，可提高草料的采食率，由于饲草的种类多样，有体积较小比较柔软的青草、体较大较硬的秸秆等，青草和秸秆具有很大的区别，但是现有技术中揉丝机进料口的大小、揉丝装置的中刀具的大小和转速都是固定不可调的，所以适应于青草加工的揉丝机加工秸秆效果不好，适应于加工秸秆的揉丝机加工青草的效果不好，适用范围小，而且现有技术中的揉丝机体积较大，不好存放。

技术实现要素：

本发明要解决的技术问题是克服以上技术问题，提供一种结构简单、工作效率高、体积小、方便移动、适应范围广的一种草料揉丝机。

为解决上述技术问题，本发明提供的技术方案为：一种适应范围广的草料揉丝机，包括机架，所述的机架上设有壳体，所述的壳体内设有揉丝装置和挤压装置，所述的机架上铰接设有伸缩杆，所述的伸缩杆上设有皮带输送装置，所述伸缩杆的一端设有挡板一另一端设有插接在挡板一内的挡板二，所述的挡板一和挡板二起到防止草料掉落的作用，所述的机架上位于伸缩杆处设有对伸缩杆起到限位作用的阻挡杆，所述的挤压装置包括位于皮带输送装置端部转向相反的上喂料辊和下喂料辊，所述的壳体上设有用于固定上喂料辊、下喂料辊的固定板，所述的下喂料辊固定设置在固定板上，所述的固定板上设有至少两个用于固定上喂料辊的通孔一，通过调节上喂料辊位于固定板上的可调节上喂料辊与下喂料辊之间的距离，所述的揉丝装置与挤压装置之间设有切割装置，所述的切割装置包括固定在机架上的切刀，所述切刀的上方设有可上下移动与切刀相配合的切板，所述的切板上设有与切刀相配合的凹槽，所述的揉丝装置包括固定在壳体上的转轴和与转轴连接的飞轮，所述的转轴的两端设有连接板，所述两连接板之间设有可拆卸的连杆，所述的连杆上可转动的甩刀，所述的连接板上设有至少两个用于固定连杆的通孔二，所述的壳体上设有朝向斜下方的出料导壳。

本发明与现有技术相比具有如下优点：本发明的揉丝机由于伸缩杆的设置可缩小整个机器的体积，方便存储，通过调节上喂料辊的位置可改变喂料口的大小，甩刀的位置也可根据需要调节，所以本发明的揉丝机可适应于不同类型草料的加工，适用范围广，草料先经过切刀切割再经过甩刀切割，揉丝效果好。

作为改进，所述的皮带输送装置包括固定在机架上的电机一、皮带和设置在伸缩杆两端带动皮带运动的滚筒，所述的皮带朝向壳体倾斜设置，皮带的倾斜设置方便草料进入入料口。

作为改进，所述的伸缩杆包括方管一和套接在方管一内的方管二，所述的方管一内设有凹槽滑轨，所述的方管二上设有与凹槽滑轨相配合的凸起，所述的方管一和方管二之间设有用于将二者固定的插销，此种结构的伸缩管伸缩运行效果好，结构简单，直接用t型插销固定。

作为改进，所述的连杆上套接有连接件，所述的甩刀转动设置在连接件，所述的连杆和连接件上均设有相配合的连接通孔，还包括用于将连接件固定在连杆上的螺栓，所述的连杆中间为方形管两端为圆管，所述的方形管上均匀设有多个连接通孔。此种结构可改变甩刀的位置，工作效果好，甩刀通过连接件与连杆连接，方便安装和固定，甩动效果好。

作为改进，位于转轴两侧的连杆上的甩刀的长度不同，不同长度的甩刀可切割不同位置的草料，切割效果好。

作为改进，所述的机架上设有可拆卸的车轮，车轮的设置方便移动整机。

作为改进，所述的机架上设有用于存放其他不用部件的工具箱，由于本发明的机器需要调节的和改变的部件较多，工具箱的设置可用于放置这些部件。

作为改进，所述切板由气缸带动上下运动。

作为改进，所述壳体的上方铰接设有门，门的设置方便将整个机壳打开，方便调节壳体内的部件。

作为改进，所述的壳体上设有用于固定伸缩杆的固定环，当伸缩杆转动后可用绳索将伸缩杆固定住。

附图说明

图1是本发明一种适应范围广的草料揉丝机整体的结构示意图。

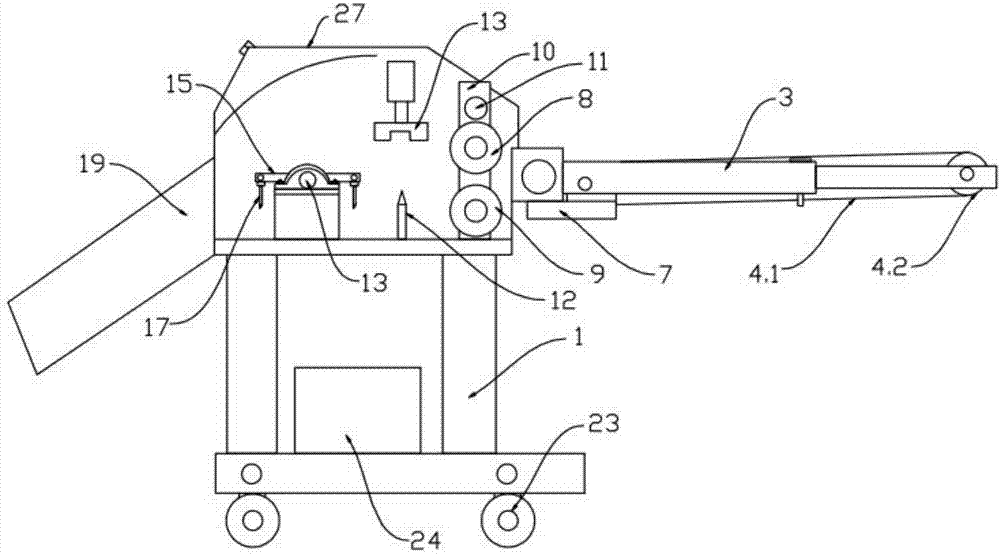

图2是本发明一种适应范围广的草料揉丝机内部的结构示意图。

图3是本发明一种适应范围广的草料揉丝机收缩状态时的结构示意图。

图4是本发明一种适应范围广的草料揉丝机折叠状态的结构示意图。

图5是本发明一种适应范围广的草料揉丝机甩刀处的结构示意图。

如图所示：1、机架，2、壳体，3、伸缩杆，3.1、方管一，3.2、方管二，3.3、插销，4、皮带输送装置，4.1、皮带，4.2、滚筒，5、挡板一，6、挡板二，7、阻挡杆，8、上喂料辊，9、下喂料辊，10、固定板，11、通孔一，12、切刀，13、切板，14、飞轮，15、连接板，16、连杆，17、甩刀，18、通孔二，19、出料导壳，20、连接件，21、连接通孔，22、螺栓，23、车轮，24、工具箱，25、固定环，26、绳索，27、门，28、轴承座。

具体实施方式

下面结合附图对本发明做进一步的详细说明。

结合附图，一种适应范围广的草料揉丝机，包括机架1，所述的机架1上设有壳体2，所述的壳体2内设有揉丝装置和挤压装置，所述的机架1上铰接设有伸缩杆3，所述的伸缩杆3上设有皮带输送装置4，所述伸缩杆3的一端设有挡板一5另一端设有插接在挡板一5内的挡板二6，所述的挡板一5和挡板二6起到防止草料掉落的作用，所述的机架1上位于伸缩杆3处设有对伸缩杆3起到限位作用的阻挡杆7，所述的挤压装置包括位于皮带输送装置4端部转向相反的上喂料辊8和下喂料辊9，所述的壳体2上设有用于固定上喂料辊8、下喂料辊9的固定板10，所述的下喂料辊9固定设置在固定板10上，所述的固定板10上设有至少两个用于固定上喂料辊8的通孔一11，通过调节上喂料辊8位于固定板10上的可调节上喂料辊8与下喂料辊9之间的距离，所述的揉丝装置与挤压装置之间设有切割装置，所述的切割装置包括固定在机架1上的切刀12，所述切刀12的上方设有可上下移动与切刀12相配合的切板13，所述的切板13上设有与切刀12相配合的凹槽，所述的揉丝装置包括固定在壳体2上的转轴13和与转轴13连接的飞轮14，所述的转轴13的两端设有连接板15，所述两连接板15之间设有可拆卸的连杆16，所述的连杆16上可转动的甩刀17，所述的连接板15上设有至少两个用于固定连杆16的通孔二18，所述的壳体2上设有朝向斜下方的出料导壳19。

所述的皮带输送装置4包括固定在机架1上的电机一、皮带4.1和设置在伸缩杆3两端带动皮带4.1运动的滚筒4.2，所述的皮带4.1朝向壳体2倾斜设置。

所述的伸缩杆3包括方管一3.1和套接在方管一3.1内的方管二3.2，所述的方管一3.1内设有凹槽滑轨，所述的方管二3.2上设有与凹槽滑轨相配合的凸起，所述的方管一3.1和方管二3.2之间设有用于将二者固定的插销3.3。

所述的连杆16上套接有连接件20，所述的甩刀17转动设置在连接件20，所述的连杆16和连接件20上均设有相配合的连接通孔21，还包括用于将连接件20固定在连杆16上的螺栓22，所述的连杆16中间为方形管两端为圆管，所述的方形管上均匀设有多个连接通孔。

位于转轴13两侧的连杆上的甩刀17的长度不同。

所述的机架1上设有可拆卸的车轮23。

所述的机架1上设有用于存放其他不用部件的工具箱24。

所述切板13由气缸带动上下运动。

所述壳体2的上方铰接设有门27。

所述的壳体2上设有用于固定伸缩杆3的固定环25。

本发明的揉丝机的动力装置没有单独描述，所述的上下喂料辊由电机带动，所述的转轴也有电机带动，所述的电机可设置在位于壳体下方的机架上，所述的伸缩杆和皮带运输装置即可收缩也可转动，直接推拉收缩，伸缩杆用插销固定，收缩后可转动伸缩杆，然后利用绳索将那部分装置固定住，伸缩杆处于水平位置时由于阻挡杆的设置使伸缩杆不会向下转动。

以上对本发明及其实施方式进行了描述，这种描述没有限制性，附图中所示的也只是本发明的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本发明创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本发明的保护范围。
