本发明涉及禽类养殖技术领域,具体而言,涉及一种珍禽喂食机。
背景技术:
在珍禽养殖的过程中,目前主要采用的是人工喂食的方式,这样的养殖方式不仅加大了在养殖过程中的人工投入,使得禽类养殖的效率较低,提高了养殖的成本。其次,由于人工喂食的精确度较低。并且人工喂食容易引起珍禽的恐慌,降低了喂食的效果。
技术实现要素:
本发明的第一个目的在于提供一种珍禽喂食机,该珍禽喂食机能够根据珍禽的生活习性,自动放料,并且能够在喂食的过程中,控制喂食量,通过对喂食的时间以及量的控制,能够有效的提高珍禽养殖的效率。并且该装置结构简单,使用方便,能够降低在喂食过程中人工的劳动强度,进一步降低养殖的成本。
本发明的第二个目的在于提供一种珍禽喂食机,该珍禽喂食机通过采用上述的珍禽喂食机,并通过控制系统对喂食的频率以及量进行更为精确的控制。其次,能够优化饲料的组分,提高对饲料配比的控制,进一步提高珍禽养殖的智能化程度,降低养殖的成本。
本发明的实施例是这样实现的:
一种珍禽喂食机,包括:
机体,绕机体的轴线在机体上设有环形的喂食槽;
设置在机体上的容料柱,容料柱包括容料腔以及与容料腔连通的入料口和出料口;
以及设置在机体与容料腔之间的导料结构,导料结构用于将容料腔中的食料输送至喂食槽中;
导料结构包括动力装置以及与动力装置传动连接的导料筒,导料筒上设有导料通道,导料通道与喂食槽导通;
导料筒在动力装置的带动下具备导通出料口与导料通道的导通状态,以及封闭出料口的封闭状态。
在珍禽养殖的过程中,目前主要采用的是人工喂食的方式,这样的养殖方式不仅加大了在养殖过程中的人工投入,提高了养殖的成本。其次,由于人工喂食的精确度较低。并且人工喂食容易引起珍禽的恐慌,降低喂食的效果。
基于上述原因,本发明公开了一种上述的珍禽喂食机,该珍禽喂食机通过设置在容料柱内的容料腔保存饲料,并通过导料结构的活动带动导料通道的位置变化,当出料口与导料通道导通时使得食料输送至喂食槽中,当出料口被封闭时,输送停止,由此通过导料结构的转动便能使得出料口在开启与关闭状态之间变化。
通过对导料结构转动的控制便能实现对喂食的控制,通过简单有效的结构,在保证喂食效果的前提下,降低了养殖的成本,降低了人工的劳动强度,同时提高了对养殖过程的控制,使得养殖过程能够更为的接近珍禽的生活习性。
在本发明的一种实施例中:
容料柱包括多个与容料腔导通的出料口;
导料筒在动力装置的带动下可择一的使导料通道与出料口导通。
在本发明的一种实施例中:
容料柱包括多个与容料腔导通的出料口;
导料筒上设有多个导料通道;
多个出料口与导料通道一一对应;
导料筒在动力装置的带动下可使相对应的导料通道与出料口导通。
在本发明的一种实施例中:
容料柱包括多个与容料腔导通的出料口;
导料筒上设有多个导料通道;
导料筒在动力装置的带动下可使得多个出料口与多个导料通道导通。
在本发明的一种实施例中:
容料柱内设有多个子腔体,多个子腔体均对应设有一个出料口。
在本发明的一种实施例中:
导料筒上设有多个导料通道;
多个出料口与导料通道一一对应;
导料筒在动力装置的带动下可使相对应的导料通道与出料口导通。
在本发明的一种实施例中:
导料结构与容料柱之间设有放料板;
放料板可转动地设置在容料柱的底部,并且放料板上设有与出料口轮廓相适应的通孔;
放料板在外力的作用下具备导通出料口与通孔的连通状态,以及封闭出料口的关闭状态。
在本发明的一种实施例中:
放料板上设有多个通孔。
在本发明的一种实施例中:
容料柱的侧壁由透明材料制成。
一种珍禽喂食机,包括控制系统以及上述的珍禽喂食机;
控制系统用于控制动力装置带动导料筒转动。
本发明的技术方案至少具有如下有益效果:
本发明提供的珍禽喂食机,该珍禽喂食机能够根据珍禽的生活习性,自动放料,并且能够在喂食的过程中,控制喂食量,通过对喂食的时间以及量的控制,能够有效的提高珍禽养殖的效率。并且该装置结构简单,使用方便,能够降低在喂食过程中人工的劳动强度,进一步降低养殖的成本。
本发明提供的珍禽喂食机,该珍禽喂食机通过采用上述的珍禽喂食机,并通过控制系统对喂食的频率以及量进行更为精确的控制。其次,能够优化饲料的组分,提高对饲料配比的控制,进一步提高珍禽养殖的智能化程度,降低养殖的成本。
附图说明
为了更清楚地说明本发明实施例的技术方案,下面将对实施例中所需要使用的附图作简单地介绍,应当理解,以下附图仅示出了本发明的某些实施例,因此不应被看作是对范围的限定,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他相关的附图。
图1为本发明实施例中珍禽喂食机的结构示意图;

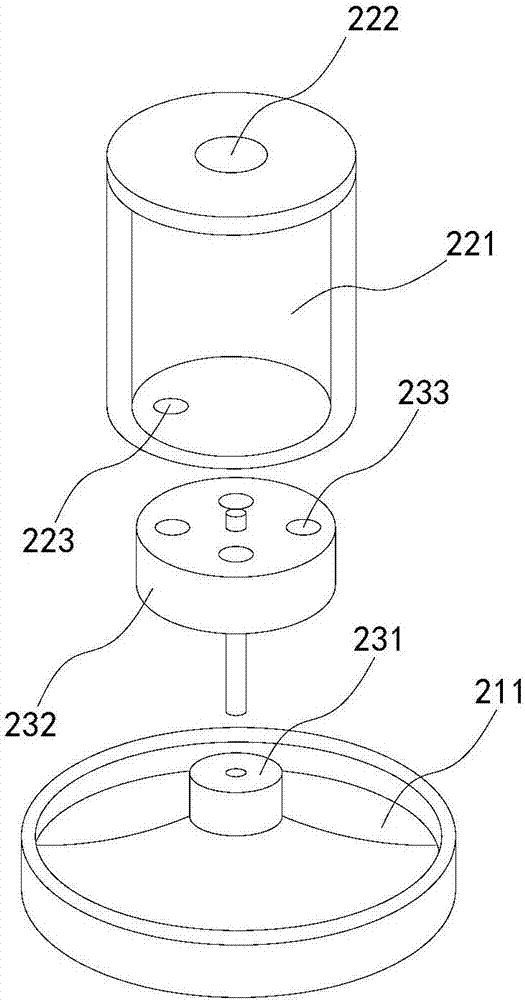

图2为本发明实施例中导料结构的结构示意图;
图3为本发明实施例中多个出料口的结构示意图;
图4为本发明实施例中多个子腔体的结构示意图。
图标:200-珍禽喂食机;210-机体;220-容料柱;230-导料结构;211-喂食槽;221-容料腔;222-进料口;223-出料口;231-动力装置;225-子腔体。
具体实施方式
为使本发明实施例的目的、技术方案和优点更加清楚,下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例是本发明一部分实施例,而不是全部的实施例。通常在此处附图中描述和示出的本发明实施例的组件可以以各种不同的配置来布置和设计。
因此,以下对在附图中提供的本发明的实施例的详细描述并非旨在限制要求保护的本发明的范围,而是仅仅表示本发明的选定实施例。基于本发明中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。
应注意到:相似的标号和字母在下面的附图中表示类似项,因此,一旦某一项在一个附图中被定义,则在随后的附图中不需要对其进行进一步定义和解释。
在本发明实施方式的描述中,需要说明的是,术语“内”、“下”等指示的方位或位置关系为基于附图所示的方位或位置关系,或者是该发明产品使用时惯常摆放的方位或位置关系,仅是为了便于描述本发明和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本发明的限制。此外,术语“第一”、“第二”等仅用于区分描述,而不能理解为指示或暗示相对重要性。
在本发明实施方式的描述中,还需要说明的是,除非另有明确的规定和限定,术语“设置”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本发明中的具体含义。
实施例
本实施例提供的一种珍禽喂食机200,旨在降低现有养殖禽类中的喂食成本,提高喂食的效率。
请参考图1。
图1示出了实施例中提供的珍禽喂食机200的具体结构。
该珍禽喂食机200包括机体210、设置在机体210上的容料柱220,以及设置在机体210与容料腔221之间的导料结构230。
请参照图2,绕机体210的轴线在机体210上设有环形的喂食槽211,容料柱220包括容料腔221以及与容料腔221连通的入料口和出料口223。
其中,导料结构230用于将容料腔221中的食料输送至喂食槽211中。
并且导料结构230可以包括动力装置231以及与动力装置231传动连接的导料筒,导料筒上设有导料通道,导料通道与喂食槽211导通。
导料筒在动力装置231的带动下具备导通出料口223与导料通道的导通状态,以及封闭出料口223的封闭状态。
具体的,该珍禽喂食机200通过设置在容料柱220内的容料腔221保存饲料,并通过导料结构230的活动带动导料通道的位置变化,当出料口223与导料通道导通时使得食料输送至喂食槽211中,当出料口223被封闭时,输送停止,由此通过导料结构230的转动便能使得出料口223在开启与关闭状态之间变化。
通过对导料结构230转动的控制便能实现对喂食的控制,通过简单有效的结构,在保证喂食效果的前提下,降低了养殖的成本,降低了人工的劳动强度,同时提高了对养殖过程的控制,使得养殖过程能够更为的接近珍禽的生活习性。
需要说明的是,在珍禽养殖的过程中,尤其是在孔雀等珍禽养殖的过程中,目前主要采用的是人工喂食的方式,这样的养殖方式不仅加大了在养殖过程中的人工投入,提高了养殖的成本。其次,由于人工喂食的精确度较低。并且人工喂食容易引起珍禽的恐慌,降低喂食的效果。
故基于上述原因,本发明公开了一种上述的珍禽喂食机200。
容料柱220内设有容料腔221,通过在容料腔221内存储待配食的饲料,能够在一定的周期内,持续的自动向喂食槽211中添加食料,并且在添加食料的过程中,能够通过对导料结构230的控制,实现对配料的精确控制,由此通过科学的喂食手段,提高喂食的效率。并且这样的喂食方式能够根据所喂养的禽类的生活习性而制定相应的饮食计划,通过科学的喂养手段,提高了养殖的效率,降低了养殖的成本。
需要说明的是,在本发明的实施例中,容料柱220的作用在与存储食料,故在具体实施时,该容料柱220的具体形状可以为多种的样式。
在本发明的其他实施例中,请参照图3,在设置容料柱220时,采用的是柱形的设置方式,容料柱220可以包括多个与容料腔221导通的出料口223,并且导料筒在动力装置231的带动下可择一的使导料通道与出料口223导通。这样的设置方式,能够提高送料的效率,通过增加出料口223的数量,能够减小导料结构230转动的角度便能完成供料,提高了供料的效率。
进一步地,在本发明的其他实施例中,还可在容料柱220包括多个与容料腔221导通的出料口223的前提下,载导料筒上设置多个导料通道,并且多个出料口223与导料通道一一对应,导料筒在动力装置231的带动下可使相对应的导料通道与出料口223导通。通过将且多个出料口223与导料通道一一对应设置,并且设置相对应每个出料口223与导料通道的组合的送料的量,使得该珍禽喂食机200能够通过导通不同的导料通道和出料实现对送料的控制,并与对导料结构230的转动的控制,进一步提高了送料的可控性,以及送料的精确度。
另外,在本发明的其他实施例中,容料柱220还可以包括多个与容料腔221导通的出料口223,导料筒上设有多个导料通道,导料筒在动力装置231的带动下可使得多个出料口223与多个导料通道导通。由此,能够提高送料的效率,通过增加出料口223的数量,能够减小导料结构230转动的角度便能完成供料,提高了供料的效率。
请参照图4,为了能够使得该珍禽喂食机200在放料的过程中,完成对饲料的配合,使得该珍禽喂食机200能够存储并供应多种不同的珍禽食料,故在本发明的其他实施例中,容料柱220内还可以设置多个子腔体225,并且多个子腔体225均对应设有一个出料口223。通过导通与相对应的出料口223以及导料通道,能够完成对存储于该珍禽喂食的容料腔221中的不同的食料的送料。
进一步地,在该珍禽喂食机200的容料柱220内设有多个子腔体225时,在本发明的其他实施例中,导料筒上设有多个导料通道,多个出料口223与导料通道一一对应,导料筒在动力装置231的带动下可使相对应的导料通道与出料口223导通。由此实现对存储于该容料柱220内的特定的食料进行可控的送料,确保了喂食的科学程度,进一步地保证了在喂食的过程中能够更加精确以及智能的喂养珍禽。
为了能够在手动的对送料进行控制,故在本发明的其他实施例中,导料结构230与容料柱220之间设有放料板,放料板可转动地设置在容料柱220的底部,并且放料板上设有与出料口223轮廓相适应的通孔,而且放料板上号还可以设置多个通孔。放料板在外力的作用下具备导通出料口223与通孔的连通状态,以及封闭出料口223的关闭状态。故通过向放料版施加外力,使得放料版与出料口223之间的相对位置发生变化,便能完成对该珍禽喂食机200的开启与关闭的手动控制,简化了操作的方式。
在喂食的过程中,为了能够明显的观察到容料腔221内的食料的储备的变化,故在本发明的其他实施例中,容料柱220的侧壁还可以由透明材料制成。
基于上述的珍禽喂食机200,本发明还公开了一种珍禽喂食机。
该珍禽喂食机包括控制系统以及上述的珍禽喂食机200,并且控制系统用于控制动力装置231带动导料筒转动。由此实现对喂食的智能的控制。
