一种珍禽养殖围栏设备的制作方法

本发明涉及禽类养殖设备领域，具体而言，涉及一种珍禽养殖围栏设备。

背景技术：

随着人们的生活的水平提高，对一些肉食或是观赏性的禽类的养殖要求也越来越高。

而现有养殖业所采用的围栏均为固定式栅栏，将养殖的场地进行了限制，限定了所养殖的禽类的活动空间。这样的围栏方式，结构复杂，使用不方便，造成了养殖的成本的上升。

技术实现要素：

本发明的第一个目的在于提供一种珍禽养殖围栏设备，该珍禽养殖设备结构简单，使用方便，能够提高养殖空间的利用率以及空间多样化的组合方式。并且该装置具备良好的使用性能，方便拆装，能够方便的进行养殖场地的转移，还能够在短时间内完成养殖空间的划分。

本发明的第二个目的在于提供一种珍禽养殖围栏设备，该珍禽养殖围栏设备通过采用上述的设备，能够方便进行养殖空间的划分，并且具备多种的养殖空间的组合方式，提高了养殖场地的利用率，降低了养殖的成本。

本发明的实施例是这样实现的：

一种珍禽养殖围栏设备，包括：

多根围栏基桩，多根围栏基桩间隔设置；

以及多个围栏网；

围栏基桩的一端设有与地面连接的固定部；

围栏网包括网体以及在网体两端的固定端及活动端，固定端固定在围栏基桩上；

围栏网具备网体缠绕在围栏基桩外周面上的收缩状态，以及网体展开并且活动端与相邻的另一个围栏基桩连接的伸展状态；

围栏基桩上还设有与活动端连接的连接结构。

在现有的养殖业当中，主要通过固定式的围栏实现对养殖区域的划分，这样的设置方式，使得养殖场地的围栏成本较高，并且结构复杂。其次，现有的围栏设备由于采用的是固定的方式，使得养殖场地一旦确定后，不易进行场地的转移。这样的养殖方式，造成了养殖场地的空间利用率较低，使得养殖的成本上升。

基于上述原因，本发明公开了一种珍禽养殖围栏设备，该珍禽养殖围栏设备主要通过设置多根围栏基桩，并且通过在相邻的围栏基桩之间连接围栏网，通过在多根围栏基桩之间设置围栏网，并由此形成封闭的环形，便实现对养殖场地的封闭。另外，该珍禽养殖围栏设备的围栏基桩与地面的连接可以为拆卸的连接方式，故能够快速的完成对围栏基桩的拆卸，并且围栏网可以缠绕在围栏基桩的外周面上。故通过将相邻的围栏基桩上的围栏网进行拆卸，并将围栏网缠绕在围栏基桩上，便能够完成围栏的拆卸以及养殖场地的重新划分。其次，通过围栏网与相邻的围栏基桩的连接形成围栏，这样的围栏形成方式，具备多样的围栏方式，能够进一步的完成多样化的养殖空间的划分，提高了养殖场地的空间利用率。

在本发明的一种实施例中：

围栏基桩上设有与固定端连接的连接套，连接套可转动地套设在围栏基桩外周面上。

在本发明的一种实施例中：

围栏基桩包括用于限制连接套转动的限位结构。

在本发明的一种实施例中：

限位结构包括设置在连接套上的卡孔以及设置在围栏基桩端部的活动卡柱；

活动卡柱在外力的作用下可与卡孔配合。

在本发明的一种实施例中：

连接套上设有多个卡孔。

在本发明的一种实施例中：

连接套与围栏基桩外周面之间设有回复机构。

在本发明的一种实施例中：

连接结构包括设置在围栏基桩两端的连接部，连接部包括卡槽以及活动卡块；

连接结构还包括设置在活动端的连接柱；

活动卡块用于与伸入卡槽内的连接柱卡合。

在本发明的一种实施例中：

网体由弹性网眼布制成。

在本发明的一种实施例中：

围栏基桩包括用于插入地下的尖端。

一种珍禽养殖围栏设备，包括设置在地面上的安装台，以及上述的珍禽养殖围栏设备；

安装台上设有多个用于安装围栏基桩的安装孔。

本发明的技术方案至少具有如下有益效果：

本发明提供的珍禽养殖围栏设备，该珍禽养殖设备结构简单，使用方便，能够提高养殖空间的利用率以及空间多样化的组合方式。并且该装置具备良好的使用性能，方便拆装，能够方便的进行养殖场地的转移，还能够在短时间内完成养殖空间的划分。

本发明提供的珍禽养殖围栏设备，该珍禽养殖围栏设备通过采用上述的设备，能够方便进行养殖空间的划分，并且具备多种的养殖空间的组合方式，提高了养殖场地的利用率，降低了养殖的成本。

附图说明

为了更清楚地说明本发明实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

图1为本发明实施例中珍禽养殖围栏设备的结构示意图；

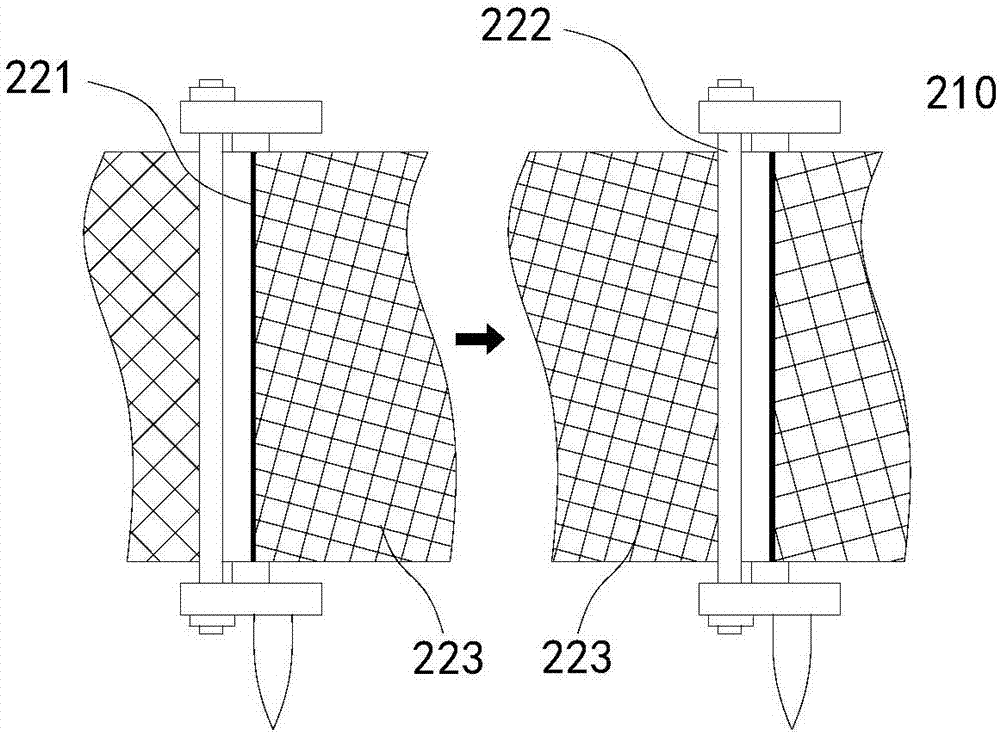

图2为本发明实施例中围栏网的伸展状态示意图；

图3为本发明实施例中连接结构的结构示意图；

图4为本发明实施例中围栏网的收缩状态示意图。

图标：200-珍禽养殖围栏设备；210-围栏基桩；220-围栏网；230-连接结构；211-尖端；221-固定端；222-活动端；223-网体；231-卡槽；232-活动卡块；233-连接柱。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本发明实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本发明的实施例的详细描述并非旨在限制要求保护的本发明的范围，而是仅仅表示本发明的选定实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本发明实施方式的描述中，需要说明的是，术语“内”、“下”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该发明产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

在本发明实施方式的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例

请参考图1及图2。

图1及图2示出了实施例中提供的珍禽养殖围栏设备200的具体结构。

从图中可以看出，该珍禽养殖围栏设备200包括多根围栏基桩210，多根围栏基桩210间隔设置，以及多个围栏网220。

其中，围栏基桩210用于与地面相对固定，并在地面固定之后，用于支撑围栏网220。通过多个围栏网220连接多个相邻的围栏基桩210，并由此形成相对封闭的环形，便形成一定的养殖空间。

具体的，在将围栏基桩210相对固定在地面时，主要通过设置在围栏基桩210一端的固定部与地面连接，并由此起到固定围栏基桩210以及支撑围栏网220的目的；另外，围栏网220包括网体223以及在网体223两端的固定端221及活动端222，固定端221固定在围栏基桩210上。

通过将围栏网220的固定端221固定在围栏基桩210上，并通过活动端222带动网体223绕围栏基桩210的轴线转动，便可将网体223缠绕在围栏基桩210的外周面上。由此，围栏网220具备网体223缠绕在围栏基桩210外周面上的收缩状态，以及网体223展开并且活动端222与相邻的另一个围栏基桩210连接的伸展状态；

为了将设置在一个围栏基桩210上的围栏网220与相邻的围栏基桩210进行连接，故在围栏基桩210上还设有与活动端222连接的连接结构230。

该珍禽养殖围栏设备200主要通过设置多根围栏基桩210，并且通过在相邻的围栏基桩210之间连接围栏网220，通过在多根围栏基桩210之间设置围栏网220，并由此形成封闭的环形，便实现对养殖场地的封闭。另外，该珍禽养殖围栏设备200的围栏基桩210与地面的连接可以为拆卸的连接方式，故能够快速的完成对围栏基桩210的拆卸，并且围栏网220可以缠绕在围栏基桩210的外周面上。故通过将相邻的围栏基桩210上的围栏网220进行拆卸，并将围栏网220缠绕在围栏基桩210上，便能够完成围栏的拆卸以及养殖场地的重新划分。其次，通过围栏网220与相邻的围栏基桩210的连接形成围栏，这样的围栏形成方式，具备多样的围栏方式，能够进一步的完成多样化的养殖空间的划分，提高了养殖场地的空间利用率。

需要说明的是，图2展示出了该珍禽养殖围栏设备200的围栏网220的伸展状态；图4展示出了该珍禽养殖围栏设备200的围栏网220的收缩状态。

需要说明的是，在珍禽养殖的过程中，尤其是在孔雀等珍禽养殖的过程中，珍禽对养殖的空间极其的敏感，而传统的固定式的栅栏的围栏方式，使得养殖场地的围栏成本较高，并且结构复杂。其次，现有的围栏设备由于采用的是固定的方式，使得养殖场地一旦确定后，不易进行场地的转移。这样的养殖方式，造成了养殖场地的空间利用率较低，使得养殖的成本上升。

在将围栏网220安装至围栏基桩210上时，为提高围栏网220在展开时能够更加地方便，故在本发明的其他实施例中，围栏基桩210上可以设有与固定端221连接的连接套，连接套可转动地套设在围栏基桩210外周面上。通过连接套与围栏基桩210的转动配合，便能通过拉伸围栏网220的活动端222，快速的展开围栏网220，并进行相应的围栏网220与另一个围栏基桩210的连接，缩短了围栏网220围成封闭环形的时间，降低了人工的劳动成本。

由于在将围栏网220的活动端222与另一根围栏基桩210的连接时，围栏网220的网体223的长度与相邻的两根围栏基桩210之间的间隔存在相适应的关系，故为了使得围栏空间的多样化的设置方式，使得一根围栏基桩210上的围栏网220能够与多根间隔不同的围栏基桩210相配合，故在本发明的其他实施例中，围栏基桩210还可以包括用于限制连接套转动的限位结构。由此通过限位结构限制连接套相对于围栏基桩210的转动，实现对网体223所展开的长度的控制，使得围栏网220能够使用多种间隔的安装需求，提高了该珍禽养殖围栏设备200的使用范围。

进一步地，基于上述的在围栏基桩210上设置限位结构的实施方式，在本发明的其他实施例中，限位结构可以包括设置在连接套上的卡孔以及设置在围栏基桩210端部的活动卡柱，活动卡柱在外力的作用下可与卡孔配合。当网体223所展开的长度与相邻的围栏基桩210的间隔相适应时，便可通过将活动卡柱伸入卡孔内，并通过活动卡柱与卡孔的配合，限制连接套相对于围栏基桩210的转动，实现对网体223长度的控制。

为了扩大网体223的展开范围，在本发明的其他实施例中，还可以在连接套上设置多个卡孔。实现在网体223展开长度不同时，对连接套相对于围栏基桩210的转动进行相应的现在。

另外，在本发明的其他实施例中，连接套与围栏基桩210外周面之间还可以设置回复机构。通过回复机构使得连接套与围栏基桩210之间存在一定的弹性回复力，使得围栏网220与另一根围栏基桩210脱离配合时，连接套在弹性回复力的作用下便可带动围栏网220转动，并使得网体223重新缠绕在围栏基桩210上。

请参照图1及图3，并且结合图4，为了将围栏基桩210上的围栏网220与相邻的围栏基桩210的连接能够更为稳固，故在围栏基桩210上设有连接结构230，而在本发明的其他实施例中，连接结构230可以包括设置在围栏基桩210两端的连接部，连接部包括卡槽231以及活动卡块232；连接结构230还包括设置在活动端222的连接柱233；活动卡块232用于与伸入卡槽231内的连接柱233卡合。当；活动端222的连接柱233伸入到卡槽231内之后，在外力的作用带动活动卡块232运动，使得活动卡块232与连接柱233卡合，并连接柱233相对于卡槽231的运动进行限制，通过简单的结构便能实现围栏网220的安装操作，简化了安装步骤，降低了安装的人工成本。

在设置围栏网220时，网体223由弹性网眼布制成。而在本发明的其他实施例中，可以根据具体的应用场景选用不同的网体223。比如需要提高网体223强度时，可采用金属材料制成的网体223。

另外，在本发明的其他实施例中，在将围栏基桩210固定在地面上时，可以采用围栏基桩210上设置尖端211，并且将尖端211插入地面的固定方式。

基于上述的珍禽养殖围栏设备200，本发明还公开了一种珍禽养殖围栏设备。该珍禽养殖围栏设备包括设置在地面上的安装台，以及上述的珍禽养殖围栏设备200，安装台上设有多个用于安装围栏基桩210的安装孔。

该珍禽养殖围栏设备200的工作原理是：

该珍禽养殖围栏设备200主要通过设置多根围栏基桩210，并且通过在相邻的围栏基桩210之间连接围栏网220，通过在多根围栏基桩210之间设置围栏网220，并由此形成封闭的环形，便实现对养殖场地的封闭。另外，该珍禽养殖围栏设备200的围栏基桩210与地面的连接可以为拆卸的连接方式，故能够快速的完成对围栏基桩210的拆卸，并且围栏网220可以缠绕在围栏基桩210的外周面上。故通过将相邻的围栏基桩210上的围栏网220进行拆卸，并将围栏网220缠绕在围栏基桩210上，便能够完成围栏的拆卸以及养殖场地的重新划分。其次，通过围栏网220与相邻的围栏基桩210的连接形成围栏，这样的围栏形成方式，具备多样的围栏方式，能够进一步的完成多样化的养殖空间的划分，提高了养殖场地的空间利用率。

以上所述仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
