一种使用方便的钓鱼竿架的制作方法

本发明属于渔具技术领域，尤其涉及一种使用方便的钓鱼竿架。

背景技术：

随着人们生活水平不断提高，钓鱼作为一项修身养性的娱乐活动，垂钓者越来越多；钓鱼现场使垂钓者既领略了大自然的美好风光，又感受到了垂钓的乐趣，虽然市场上已经出现了用于支撑钓鱼竿的钓鱼竿架，但现有的钓鱼竿架由于稳定性较差，当多根钓鱼竿放到钓鱼竿架上时，各钓鱼竿之间容易相互干扰，尤其是鱼等上钩时；另外，现有的钓鱼竿架虽然能够拆装，减少空间，但安装拆卸钓鱼竿架等操作起来程序繁琐，同时携带起来也不方便。

技术实现要素：

本发明目的在于解决现有技术中存在的上述技术问题，提供一种使用方便的钓鱼竿架，结构简单，调节灵活，收拢方便，便于随身携带，实用性强。

为了解决上述技术问题，本发明采用如下技术方案：

一种使用方便的钓鱼竿架，其特征在于：包括伸缩管、锁紧件、支撑座和安装块，支撑座活动连接伸缩管的一端，安装块设于伸缩管上，锁紧件将伸缩管固定在支撑座上，支撑座的一侧设有地锚杆，安装块的两端均设有开槽，开槽内活动连接有折叠杆，折叠杆的一端设有v型支撑件，伸缩管的一端设有固定块，固定块上设有v型块；该钓鱼竿架结构简单，调节灵活，收拢方便，便于随身携带，实用性强。

进一步，锁紧件包括端头螺杆和螺帽，端头螺杆穿过支撑座与伸缩管，螺帽固定端头螺杆的一端，拧松端头螺杆，可调整伸缩管与支撑座之间的夹角，调整完毕后再拧紧即可，从而改变钓鱼竿的摆放高度，调节简单，灵活方便。

进一步，伸缩管包括固定套管和架杆，架杆活动在固定套管中，固定块设于架杆的一端，安装块设于固定套管上，端头螺杆穿过支撑座与固定套管，伸缩管收放自由，调节简单，从而适应于不同钓鱼竿的搁置，将架杆收拢在固定套管内，可减小整体体积，方便携带。

进一步，固定套管的一端设有轴头，端头螺杆穿过支撑座与轴头，长期使用不会因为螺纹滑丝对固定套管产生影响，通过轴头代替固定套管受损。

进一步，折叠杆包括第一支杆和第二支杆，第一支杆活动连接第二支杆，第一支杆的一端活动连接在开槽内，v型支撑件设于第二支杆上，折叠杆可自由折叠，调节范围大，且占用空间小，从而方便将钓鱼竿分开搁置，相互不会产生干扰。

进一步，v型支撑件焊接固定在第二支杆上，采用焊接的固定方式，提高了v型支撑件安装在第二支杆上的牢固性，不容易脱落，稳定性高。

本发明由于采用了上述技术方案，具有以下有益效果：

本发明中支撑座的一侧设有地锚杆，通过地锚杆插入地下，将整体进行固定，操作简单；伸缩管的一端设有固定块，固定块上设有v型块，v型块用于搁置钓鱼竿，伸缩管收放自由，调节简单，从而适应于不同钓鱼竿的搁置，将架杆收拢在固定套管内，可减小整体体积，方便携带；折叠杆的一端设有v型支撑件，折叠杆可自由折叠，调节范围大，且占用空间小，从而方便将钓鱼竿分开搁置，相互不会产生干扰，同时使用多根钓鱼竿；锁紧件将伸缩管固定在支撑座上，拧松端头螺杆，可调整伸缩管与支撑座之间的夹角，调整完毕后再拧紧即可，从而改变钓鱼竿的摆放高度，调节简单，灵活方便。本发明结构简单，调节灵活，收拢方便，便于随身携带，实用性强。

附图说明

下面结合附图对本发明作进一步说明：

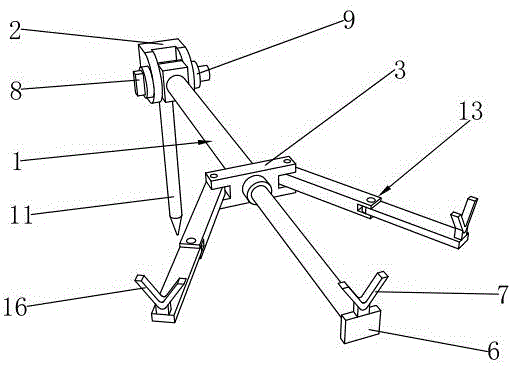

图1为本发明一种使用方便的钓鱼竿架的结构示意图；

图2为本发明中安装块和折叠杆连接的结构示意图；

图3为本发明中伸缩管的结构示意图。

图中：1-伸缩管；2-支撑座；3-安装块；4-固定套管；5-架杆；6-固定块；7-v型块；8-端头螺杆；9-螺帽；10-轴头；11-地锚杆；12-开槽；13-折叠杆；14-第一支杆；15-第二支杆；16-v型支撑件。

具体实施方式

如图1至图3所示，为本发明一种使用方便的钓鱼竿架，包括伸缩管1、锁紧件、支撑座2和安装块3，支撑座2活动连接伸缩管1的一端，伸缩管1包括固定套管4和架杆5，架杆5活动在固定套管4中，架杆5的一端设有固定块6，固定块6上设有v型块7，v型块7用于搁置钓鱼竿，伸缩管1收放自由，调节简单，从而适应于不同钓鱼竿的搁置，将架杆5收拢在固定套管4内，可减小整体体积，方便携带。锁紧件包括端头螺杆8和螺帽9，端头螺杆8穿过支撑座2与固定套管4，螺帽9固定端头螺杆8的一端，拧松端头螺杆8，可调整伸缩管1与支撑座2之间的夹角，调整完毕后再拧紧即可，从而改变钓鱼竿的摆放高度，调节简单，灵活方便。固定套管4的一端设有轴头10，端头螺杆8穿过支撑座2与轴头10，长期使用不会因为螺纹滑丝对固定套管4产生影响，通过轴头10代替固定套管4受损。支撑座2的一侧设有地锚杆11，通过地锚杆11插入地下，将整体进行固定，操作简单。安装块3设于固定套管4上，安装块3的两端均设有开槽12，开槽12内活动连接有折叠杆13，使得折叠杆13不容易脱出，折叠杆13包括第一支杆14和第二支杆15，第一支杆14活动连接第二支杆15，第一支杆14的一端活动连接在开槽12内，第二支杆15的一端焊接有v型支撑件16，v型支撑件16用于搁置钓鱼竿，采用焊接的固定方式，提高了v型支撑件16安装在第二支杆15上的牢固性，不容易脱落，稳定性高。

本发明中支撑座2的一侧设有地锚杆11，通过地锚杆11插入地下，将整体进行固定，操作简单；伸缩管1的一端设有固定块6，固定块6上设有v型块7，v型块7用于搁置钓鱼竿，伸缩管1收放自由，调节简单，从而适应于不同钓鱼竿的搁置，将架杆5收拢在固定套管4内，可减小整体体积，方便携带；折叠杆13的一端设有v型支撑件16，折叠杆13可自由折叠，调节范围大，且占用空间小，从而方便将钓鱼竿分开搁置，相互不会产生干扰，同时使用多根钓鱼竿；锁紧件将伸缩管1固定在支撑座2上，拧松端头螺杆8，可调整伸缩管1与支撑座2之间的夹角，调整完毕后再拧紧即可，从而改变钓鱼竿的摆放高度，调节简单，灵活方便。本发明结构简单，调节灵活，收拢方便，便于随身携带，实用性强。

以上仅为本发明的具体实施例，但本发明的技术特征并不局限于此。任何以本发明为基础，为解决基本相同的技术问题，实现基本相同的技术效果，所作出的简单变化、等同替换或者修饰等，皆涵盖于本发明的保护范围之中。

技术特征：

技术总结
本发明公开了一种使用方便的钓鱼竿架，包括伸缩管、锁紧件、支撑座和安装块，支撑座活动连接伸缩管的一端，安装块设于伸缩管上，锁紧件将伸缩管固定在支撑座上，支撑座的一侧设有地锚杆，安装块的两端均设有开槽，开槽内活动连接有折叠杆，折叠杆的一端设有V型支撑件，伸缩管的一端设有固定块，固定块上设有V型块。本发明结构简单，调节灵活，收拢方便，便于随身携带，实用性强。

技术研发人员：不公告发明人
受保护的技术使用者：王韬
技术研发日：2017.11.21
技术公布日：2019.05.28
