一种仓鼠运动玩具的制作方法

本实用新型涉及宠物技术领域，具体涉及一种仓鼠运动玩具。

背景技术：

仓鼠是仓鼠亚科动物的总称，是一种极具娱乐性的宠物，目前仓鼠运动玩具过于单一。

公开号为CN102630596A的中国专利文献公开了一种新型仓鼠跑步机，包括：滚筒、支撑架，所述的滚筒为圆柱体，所述的滚筒的体面由多个龙芯连接圆形钢圈制成，所述的滚筒的两侧顶端设置有长方形连接块，且所述的连接块上设置有小孔，所述的支撑架与所述的滚筒相连接。仓鼠比较小也不喜爱运动，所以多半仓鼠都是比较胖的，不利于仓鼠的生长，有了此仓鼠跑步机以后，仓鼠可以尽情的游戏，且设计比较合理，外观美观大方。

公开号为CN204634686U的中国专利文献公开了仓鼠跑步机，包括一端开口的转轮，转轮的中心侧部设置轴承座，轴承座内设置轴承，轴承的外圈与轴承座固定配合，轴承的内圈安装螺杆，螺杆上设置卡盘，螺杆的外端螺纹配合设置固定座。

技术实现要素：

本实用新型的目的在于提供一种仓鼠运动玩具，以使仓鼠运动更有乐趣。

本实用新型提供一种仓鼠运动玩具，所述仓鼠运动玩具包括风力仿生兽、可放入仓鼠的中空滚球和滚筒支架，所述滚筒支架为两个且分别 垂直固定于所述风力仿生兽的两端，所述中空滚球通过固定轴固定于两个所述滚筒支架之间，所述中空滚球能够带动所述固定轴转动并替代所述风力仿生兽的风车以驱动所述风力仿生兽运动。

可选的，所述风力仿生兽包括三角顶架、固定于所述三角顶架中心位置的曲轴、固定于三角顶架两底角的第一脚架和第二脚架，所述曲轴与第一脚架和第二脚架相连以使曲轴转动时能够驱动所述第一脚架和第二脚架沿垂直于曲轴的方向运动；所述三角顶架为平行设置的多个，且顶角通过铁轴串联，所述铁轴的端部固定有双层皮带齿轮，所述双层皮带齿轮包括同轴的内部的单层齿轮和外部皮带轮，所述三角顶架中下部位置所述曲轴的上方固定有双层齿轮，所述双层齿轮包括同轴的内部的小齿轮和外部的大齿轮，所述曲轴的一端部固定有曲轴齿轮，所述单层齿轮与所述大齿轮相配合以带动小齿轮，所述小齿轮与曲轴齿轮相配合；所述滚筒支架为两个且分别垂直固定于所述风力仿生兽两端的三角顶架并向上延伸，所述滚球的相对两端固定有两根分别位于滚球两侧的固定轴，所述两根固定轴延长线重合且穿过滚球的球心，所述固定轴可转动地穿过所述滚筒支架的上部并使所述滚球位于所述风力仿生兽上方，所述固定轴的端部设置有皮带轮，所述皮带轮通过皮带与所述皮带轮传动连接，以使所述滚球沿所述固定轴转动时，依次带动所述皮带轮、皮带轮单层齿轮、双层齿轮、曲轴齿轮和曲轴转动，并进一步驱动所述第一脚架和第二脚架沿垂直于曲轴的轴向运动。

可选的，所述固定轴两极处设置有固定固定轴的曲面，所述曲面可从滚球上拆卸下来以装入仓鼠。

可选的，所述滚球包括以所述固定轴为两极的可分离的第一半球和第二半球。

可选的，所述第一半球的边缘形成有内环，所述第二半球的边缘形成有外环，当所述第一半球和第二半球对接时，所述内环与所述外环相卡接，且内环位于所述外环的内侧。

可选的，所述滚球中设置有垫料层，所述垫料层的材料为刨花、棉 花或纸屑。

可选的，所述滚球的内层设置有硅胶层，所述硅胶层上凸起有摩擦颗粒。

本实用新型具有如下优点：

本实用新型在现有风力仿生兽的基础上，将其由风车驱动替换为由仓鼠运动驱动，以使仓鼠运动更有乐趣。

附图说明

图1是现有风力仿生兽一种具体实施方式的结构示意图。

图2是本实用新型仓鼠运动玩具一种具体实施方式的结构示意图。

图3是本实用新型仓鼠运动玩具另一种具体实施方式的结构示意图。

图4是本实用新型仓鼠运动玩具另一种具体实施方式的结构示意图。

具体实施方式

以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

风力仿生兽是荷兰动感雕塑艺术家泰奥扬森发明的，依靠机械原理和自然风力移动前行，结构巧妙之处在于合理地利用平衡性进行物理变量的转化，能源转化率非常高。现有淘宝上有卖DIY风力仿生兽，品牌为大人的科学，如图1所示。本实用新型在现有的DIY风力仿生兽(包括风车和脚架)的基础上进行改进，制作适合仓鼠运动的玩具。

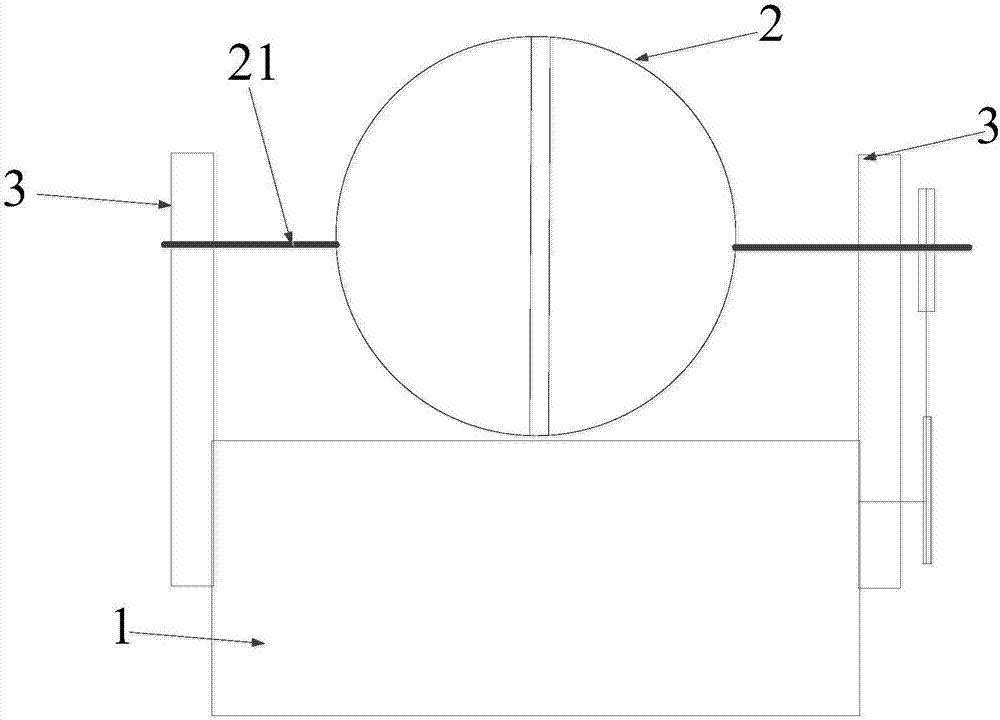

如图2所示，本实用新型提供一种仓鼠运动玩具，所述仓鼠运动玩具包括风力仿生兽1、可放入仓鼠的中空滚球2和滚筒支架3，所述滚筒支架3为两个且分别垂直固定于所述风力仿生兽的两端，所述中空滚球2通过固定轴21固定于两个所述滚筒支架3之间，所述中空滚球2能够带动所述固定轴21转动并替代所述风力仿生兽1的风车以驱动所述风力仿生兽1运动。

本实用新型在现有风力仿生兽的基础上，将其由风车驱动替换为由 仓鼠运动驱动，以使仓鼠运动更有乐趣。

具体地，一种实施方式，如图3所示，仓鼠运动玩具仿生兽的所述风力仿生兽1包括三角顶架101、固定于所述三角顶架101中心位置的曲轴102、固定于三角顶架101两底角的第一脚架103和第二脚架1031，所述曲轴102与第一脚架103和第二脚架1031相连以使曲轴102转动时能够驱动所述第一脚架103和第二脚架1031沿垂直于曲轴的方向运动；所述三角顶架101为平行设置的多个，且顶角通过铁轴104串联，所述铁轴104的端部固定有双层皮带齿轮，所述双层皮带齿轮包括同轴的内部的单层齿轮105和外部皮带轮106，所述三角顶架101中下部位置所述曲轴102的上方固定有双层齿轮1052，所述双层齿轮包括同轴的内部的小齿轮和外部的大齿轮，所述曲轴102的一端部固定有曲轴齿轮1051，所述单层齿轮105与所述大齿轮相配合以带动小齿轮，所述小齿轮与曲轴齿轮1051相配合；所述滚筒支架3为两个且分别垂直固定于所述风力仿生兽两端的三角顶架101并向上延伸，所述滚球2的相对两端固定有两根分别位于滚球2两侧的固定轴21，所述两根固定轴21延长线重合且穿过滚球2的球心，所述固定轴21可转动地穿过所述滚筒支架3的上部并使所述滚球2位于所述风力仿生兽1上方，所述固定轴21的端部设置有皮带轮22，所述皮带轮22通过皮带23与所述皮带轮106传动连接，以使所述滚球2沿所述固定轴21转动时，依次带动所述皮带轮22、皮带轮106单层齿轮105、双层齿轮1052、曲轴齿轮1051和曲轴102转动，并进一步驱动所述第一脚架103和第二脚架1031沿垂直于曲轴的轴向运动。其中，脚架、曲轴、三角顶架等结构均可以和现有风力仿生兽相同，双层皮带齿轮和双层齿轮均为定制的。

如图4所示，为了方便放入仓鼠，所述固定轴21两极处可以设置有固定固定轴的曲面221，所述曲面221可从滚球2上拆卸下来以装入仓鼠。

如图1所示，为了方便放入仓鼠，所述滚球2包括以所述固定轴21为两极的可分离的第一半球和第二半球。当放入仓鼠后，第一半球和第二半球合拢，两极固定固定轴21，然后放置在滚筒支架3之间。一种具 体实施方式，所述第一半球的边缘形成有内环，所述第二半球的边缘形成有外环，当所述第一半球和第二半球对接时，所述内环26与所述外环相卡接，且内环位于所述外环的内侧。如此设置，就和蜡药丸一样，可以轻易打开放入仓鼠，为了方便仓鼠呼吸，滚球上可以间隔开设呼吸孔。

为了防止仓鼠运动时出现损伤，一种具体实施方式，所述滚球2中设置有垫料层，所述垫料层的材料为刨花、棉花或纸屑。

为了增加仓鼠与滚球内壁层的摩擦力，所述滚球2的内层设置有硅胶层，所述硅胶层上凸起有摩擦颗粒。硅胶上也开设有与呼吸孔对应的开口，以方便仓鼠呼吸。

虽然，上文中已经用一般性说明及具体实施例对本实用新型作了详尽的描述，但在本实用新型基础上，可以对之作一些修改或改进，这对本领域技术人员而言是显而易见的。因此，在不偏离本实用新型精神的基础上所做的这些修改或改进，均属于本实用新型要求保护的范围。
