一种可随阳光照射角度进行调整的智能农业种植架的制作方法

本实用新型涉及智能农业技术领域，具体为一种可随阳光照射角度进行调整的智能农业种植架。

背景技术：

智能农业是指在相对可控的环境条件下，采用工业化生产，实现高效可持续发展的现代超前农业生产方式，就是农业先进设施与陆地相配套、具有高度的技术规范和高效益的集约化规模经营的生产方式。

随着社会文明的发展与进步，人们对于智能种植农业的使用越来越多，例如2016年11月23日中国专利CN 205694578 U中公开了一种现代智能农业立体种植架，其中通过将植物种植到驱动圆弧形种植架上进行旋转而使得驱动圆弧形种植架上的植物受流动水槽的浇灌，但是这种智能农业种植方式使得植物并不能充分的接受阳光的照射，使其无法保证植物的正常生长，从而影响了植物的生存寿命，进而我们提出了一种可随阳光照射角度进行调整的智能农业种植架。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种可随阳光照射角度进行调整的智能农业种植架，具备智能农业种植架上的植物能随着阳光照射角度的变化而随之进行位置调整以及保证智能农业种植架上的植物能充分吸收阳光的照射而茁壮成长等优点，解决了智能农业种植架上的植物不能充分接受阳光照射而无法保证植物正常生长和影响植物生存寿命的问题。

（二）技术方案

为实现上述智能农业种植架上的植物能随着阳光照射角度的变化而随之进行位置调整以及保证智能农业种植架上的植物能充分吸收阳光的照射而茁壮成长的目的，本实用新型提供如下技术方案：一种可随阳光照射角度进行调整的智能农业种植架，包括底板，所述底板顶部的两端均固定安装有垫块，垫块的顶部从下至上依次固定安装有下层驱动箱、中层驱动箱和上层驱动箱，下层驱动箱、中层驱动箱和上层驱动箱的同侧面均开设有调整槽，所述下层驱动箱内腔的底部、中层驱动箱内腔的底部和上层驱动箱内腔的底部均固定安装有驱动装置，三个驱动装置的顶部均固定连接有贯穿并延伸至调整槽外部的连动板，位于下层驱动箱内腔的连动板一端固定连接有第三种植机构，位于中层驱动箱内腔的连动板一端固定连接有第二种植机构，位于上层驱动箱内腔的连动板一端固定连接有第一种植机构，所述上层驱动箱远离中层驱动箱的一侧固定安装有阳光检测盒，阳光检测盒的顶部开设有吸光孔，吸光孔内设置有热敏网。

优选的，所述驱动装置包括固定夹，固定夹的侧面固定安装有驱动电机，驱动电机的输出轴固定连接有转动丝杆，转动丝杆上套接有丝杆滑套，丝杆滑套的顶部固定连接有支撑轴，并且支撑轴远离丝杆滑套的一端固定连接有贯穿并延伸至调整槽外部的连动板。

优选的，所述第一种植机构包括第一种植盒，第一种植盒的顶部开设有第一种植槽。

优选的，所述第二种植机构包括第二种植盒，第二种植盒的顶部开设有第二种植槽。

优选的，所述第三种植机构包括第三种植盒，第三种植盒的顶部开设有第三种植槽。

优选的，所述调整槽侧视的横截面长度大于第一种植机构侧视横截面长度、第二种植机构侧视横截面长度与第三种植机构侧视横截面长度之和。

优选的，所述吸光孔的数量为四个，并且四个吸光孔在阳光检测盒顶部呈十字对称分布。

（三）有益效果

与现有技术相比，本实用新型提供了一种可随阳光照射角度进行调整的智能农业种植架，具备以下有益效果：

1、该可随阳光照射角度进行调整的智能农业种植架，通过驱动装置、连动板、第一种植机构、第二种植机构和第三种植机构的设置，让驱动装置在正常工作后能分别通过三个连动板而带动着第一种植机构、第二种植机构和第三种植机构进行相对位置的改变与调整，从而达到智能农业种植架上的植物能随阳光照射角度的不同而进行位置调整的效果。

2、该可随阳光照射角度进行调整的智能农业种植架，通过阳光检测盒、吸光孔与热敏网的设置，让热敏网能根据阳光照射在热敏网上角度的不同而知晓阳光照射角度的改变，从而达到热敏网能让驱动装置随阳光角度的改变而进行工作驱动的效果。

附图说明

图1为本实用新型正视结构示意图；

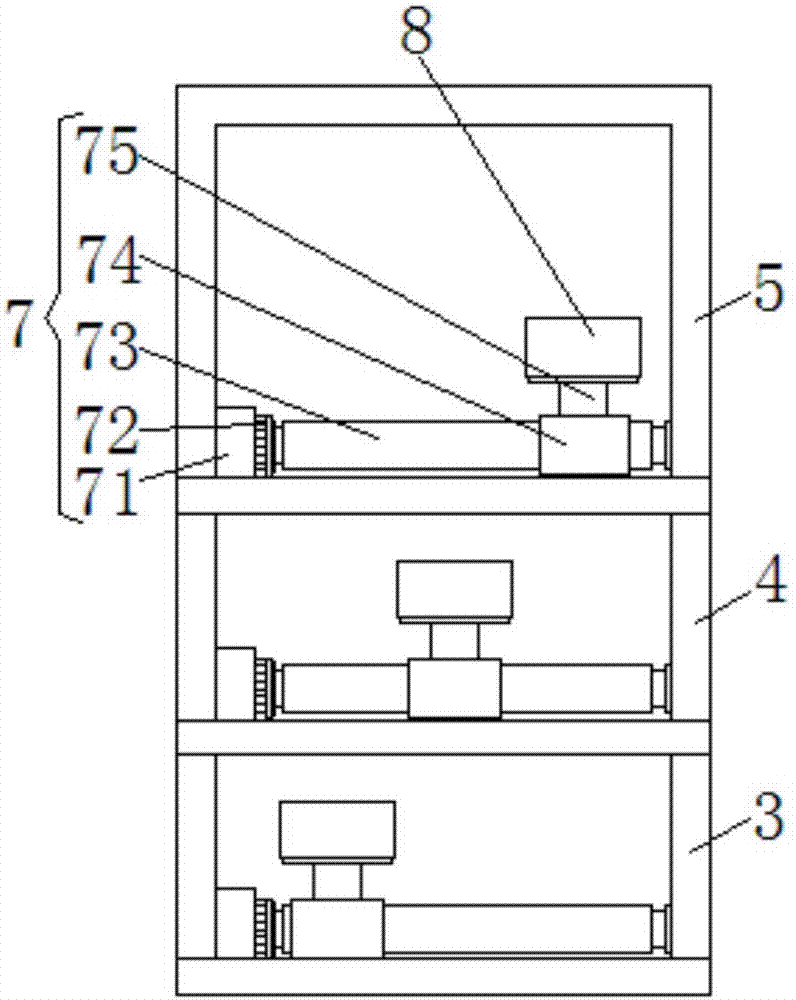

图2为本实用新型下层驱动箱、中层驱动箱和上层驱动箱的侧视剖面结构示意图。

图中：1底板、2垫块、3下层驱动箱、4中层驱动箱、5上层驱动箱、6调整槽、7驱动装置、71固定夹、72驱动电机、73转动丝杆、74丝杆滑套、75支撑轴、8连动板、9第一种植机构、91第一种植盒、92第一种植槽、10第二种植机构、101第二种植盒、102第二种植槽、11第三种植机构、111第三种植盒、112第三种植槽、12阳光检测盒、13吸光孔、14热敏网。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，一种可随阳光照射角度进行调整的智能农业种植架，包括底板1，底板1顶部的两端均固定安装有垫块2，垫块2的顶部从下至上依次固定安装有下层驱动箱3、中层驱动箱4和上层驱动箱5，下层驱动箱3、中层驱动箱4和上层驱动箱5的同侧面均开设有调整槽6，下层驱动箱3内腔的底部、中层驱动箱4内腔的底部和上层驱动箱5内腔的底部均固定安装有驱动装置7，驱动装置7包括固定夹71，固定夹71的侧面固定安装有驱动电机72，驱动电机72的输出轴固定连接有转动丝杆73，转动丝杆73能随着驱动电机72输出轴的转动而进行同步的转动，转动丝杆73上套接有丝杆滑套74，丝杆滑套74可随转动丝杆73的旋转而进行向左或向右的移动，丝杆滑套74的顶部固定连接有支撑轴75，并且支撑轴75远离丝杆滑套74的一端固定连接有贯穿并延伸至调整槽6外部的连动板8，因此，三个连动板8分别随着三个驱动装置7进行向左或向右的移动，三个驱动装置7的顶部均固定连接有贯穿并延伸至调整槽6外部的连动板8，位于下层驱动箱3内腔的连动板8一端固定连接有第三种植机构11，第三种植机构11包括第三种植盒111，第三种植盒111的顶部开设有第三种植槽112，位于中层驱动箱4内腔的连动板8一端固定连接有第二种植机构10，第二种植机构10包括第二种植盒101，第二种植盒101的顶部开设有第二种植槽102，位于上层驱动箱5内腔的连动板8一端固定连接有第一种植机构9，第一种植机构9包括第一种植盒91，第一种植盒91的顶部开设有第一种植槽92，调整槽6侧视的横截面长度大于第一种植机构9侧视横截面长度、第二种植机构10侧视横截面长度与第三种植机构11侧视横截面长度之和，通过驱动装置7、连动板8、第一种植机构9、第二种植机构10和第三种植机构11的设置，让驱动装置7在正常工作后能分别通过三个连动板8而带动着第一种植机构9、第二种植机构10和第三种植机构11进行相对位置的改变与调整，从而达到智能农业种植架上的植物能随阳光照射角度的不同而进行位置调整的效果，上层驱动箱5远离中层驱动箱4的一侧固定安装有阳光检测盒12，阳光检测盒12的顶部开设有吸光孔13，吸光孔13的数量为四个，并且四个吸光孔13在阳光检测盒12顶部呈十字对称分布，吸光孔13内设置有热敏网14，通过阳光检测盒12上四个吸光孔13的设置，让阳光可以照射到热敏网14上，而四处热敏网14通过感受照射到四处热敏网14的光热程度来得出阳光的照射方向，通过阳光检测盒12、吸光孔13与热敏网14的设置，让热敏网14能根据阳光照射在热敏网14上角度的不同而知晓阳光照射角度的改变，从而达到热敏网14能让驱动装置7随阳光角度的改变而进行工作驱动的效果。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

综上所述，该可随阳光照射角度进行调整的智能农业种植架，通过驱动装置7、连动板8、第一种植机构9、第二种植机构10和第三种植机构11的设置，让驱动装置7在正常工作后能分别通过三个连动板8而带动着第一种植机构9、第二种植机构10和第三种植机构11进行相对位置的改变与调整，从而达到智能农业种植架上的植物能随阳光照射角度的不同而进行位置调整的效果，通过阳光检测盒12、吸光孔13与热敏网14的设置，让热敏网14能根据阳光照射在热敏网14上角度的不同而知晓阳光照射角度的改变，从而达到热敏网14能让驱动装置7随阳光角度的改变而进行工作驱动的效果，解决了智能农业种植架上的植物不能充分接受阳光照射而无法保证植物正常生长和影响植物生存寿命的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
