使用超声波气雾培的鱼菜共生养殖系统的制作方法

本实用新型涉及农业养殖技术领域，尤其是涉及一种使用超声波气雾培的鱼菜共生养殖系统。

背景技术：

鱼菜共生是一个将水产养殖和水培蔬菜循环整合在一起的生产系统。在一个鱼菜共生单元，水从鱼缸循环通过过滤器，蔬菜种植床，然后回到鱼缸。在过滤器中，鱼缸中的废物将从水中移除，首先用机械过滤器移除固体废物，然后通过一个生物过滤器处理可溶性废物。生物过滤器为细菌转化氨(氨是对鱼有毒性的)提供了一个场地，将氨转化为硝酸盐(硝酸盐是对蔬菜有利的)，这个过程叫做硝化作用。当水(含硝酸盐和其它养分)通过蔬菜种植床，这些养分被蔬菜吸收，最后水被净化后返回到鱼缸形成一个水循环。这个过程让鱼、蔬菜和细菌共生共荣，并且共同创造了一个对彼此都可健康成长的环境，维持系统相对平衡。

在鱼菜共生中，水产养殖的污水改为通过蔬菜种植床而不排放到环境中，同时为蔬菜持续提供低成本的，非化学成分的养分。这种鱼菜结合消除了一些水产养殖和水培蔬菜独立运行时不可持续的因素。得益于这个结合，鱼菜共生体现在它的蔬菜及鱼的生产都可以跟水培蔬菜及水产循环养殖系统相媲美。在土地及水资源有限的情况下，鱼菜共生更具生产力及经济可行性。

鱼菜共生结合了两个在各自领域都最具生产力的系统，循环水产养殖系统和水培蔬菜系统。它们已经在全球广泛应用，不仅是因为它们的产量高，也为其能更好地利用土地和水资源，简单的污染控制方法，以及能出产高品质和安全的食品。

鱼菜共生是可持续集约化农业大背景下的一种应用技术，它提供了蔬菜与鱼生产的方法，在以土壤为基础的传统农业很难或不可能的情况下生产大量的食物。鱼菜共生的可持续性考虑了环境、经济和社会等诸多因素。在经济上，这个系统需要大量的初始投入，但随后的循环生产能降低整体成本，而且有鱼及菜的组合收成能增加经济上的收入。在环境上，鱼菜共生可防止养殖废水泄漏和污染流域，同时，鱼菜共生能更多地控制和利用水资源。鱼菜共生不依赖化肥，农药和除草剂，从而使食物更安全。在社会上，鱼菜共生可以改善生活质量，因为生产的食品都是适合本地生长的作物，同时，鱼菜共生能为无土地的贫困户提供食物和微小收入从而改善生计。

在土地昂贵、水资源缺乏和土壤贫瘠的地方鱼菜共生是最适合的。沙漠和干旱地区，沙群岛和城市花园是最适合鱼菜共生的地方，因为它使用的水绝对是最少，而且不需要土壤。鱼菜共生避免了土壤板结，盐渍化，污染，疾病和疲劳等相关问题。同时，鱼菜共生技术能用在城市及城市周边没有可用土地的环境中，如在小阳台、露台、室内或屋项。然而现有的鱼菜共生系统使用成本过高，产出率低，并且在鱼菜两个养殖区之间不能形成一个很好的循环，需要的水资源较金，产生的废气物也较多。

技术实现要素：

本实用新型要解决的问题是提供一种结构简单、设计合理、对水的利用率高、无需土壤、污染小、养殖效率高、可以循环养殖和使用超声波气雾培的鱼菜共生养殖系统。

为解决上述技术问题，本实用新型采用的技术方案是：使用超声波气雾培的鱼菜共生养殖系统，包括有鱼缸以及设置在所述鱼缸一侧的生物性过滤桶和物理性过滤桶，所述生物性过滤桶的内部设置有潜水泵，所述生物性过滤桶的一侧设置有超声波气雾发生装置，所述超声波气雾发生装置的一侧设置有若干个气雾室，所述气雾室的内部设置有第一水管，所述气雾室的底部设置有第二水管，所述第一水管、第二水管同时与所述超声波气雾发生装置连通。

优选地，上述的使用超声波气雾培的鱼菜共生养殖系统，其中所述气雾室的底部设置有若干个支架。

优选地，上述的使用超声波气雾培的鱼菜共生养殖系统，其中所述超声波气雾发生装置是由若干组多头超声波气雾发生器关联而成。

优选地，上述的使用超声波气雾培的鱼菜共生养殖系统，其中所述物理性过滤桶内设置有用于对鱼缸内的固定杂质进行过滤的纱网。

优选地，上述的使用超声波气雾培的鱼菜共生养殖系统，其中所述潜水泵的出水口通过第三水管同时与所述鱼缸、超声波气雾发生装置连通。

优选地，上述的使用超声波气雾培的鱼菜共生养殖系统，其中所述鱼缸的出水口通过第四水管与所述物理性过滤桶连通。

本实用新型具有的优点和有益效果是：包括有鱼缸以及设置在鱼缸一侧的生物性过滤桶和物理性过滤桶，生物性过滤桶的内部设置有潜水泵，生物性过滤桶的一侧设置有超声波气雾发生装置，超声波气雾发生装置的一侧设置有若干个气雾室，气雾室的内部设置有第一水管，气雾室的底部设置有第二水管，第一水管和第二水管同时与超声波气雾发生装置连通。整体结构简单，设计合理，水从鱼缸流出经过物理性过滤桶进入生物性过滤桶，之后用潜水泵将经过两重过滤的水从生物性过滤桶中分别抽回鱼缸和抽到超声波气雾发生器，鱼水经过超声波气雾发生器产生的气雾通过管道均匀地送进各个气雾室，气雾室中的部分气雾依附在蔬菜的根部及气雾室的墙壁上形成水滴，最终通过气雾室底部的管道流回超声波气雾发生器中。根据这个思路，我们设计了如下这套鱼菜共生系统与超声波气雾培结合的种植技术，采用超声波气雾技术是考虑了鱼菜共生系统中的鱼水虽然经过了机械和生物两重过滤，但也难免还会有杂质存在，如果用水雾喷头的话，时间长了会发生堵塞现象，从而增加维护的成本和难度，而我们这套超声波气雾技术是先用超声波气雾发生器产生气雾，再通过管道把气雾送进长方体的气雾室，所以基本不会发生堵塞现象。超声波气雾发生器里面是由多组多头超声波雾化器并联而成，鱼水通过这种规模的超声波震荡形成了小于5微米的大量细雾，再通过负压传送到气雾室的各个地方，因为产生的气雾量足够大，所以可以弥补管道传输途中的损耗，以确保气雾室中的气雾充足。鱼和菜的氮源都来自于鱼饲料，不需要使用土壤、肥料和农药，对水的利用率高，生产的废物少，生产容易控制和节省更多的人力，产出率高，同时养殖出来的鱼和菜品质较高。

附图说明

图1是本实用新型的俯视图；

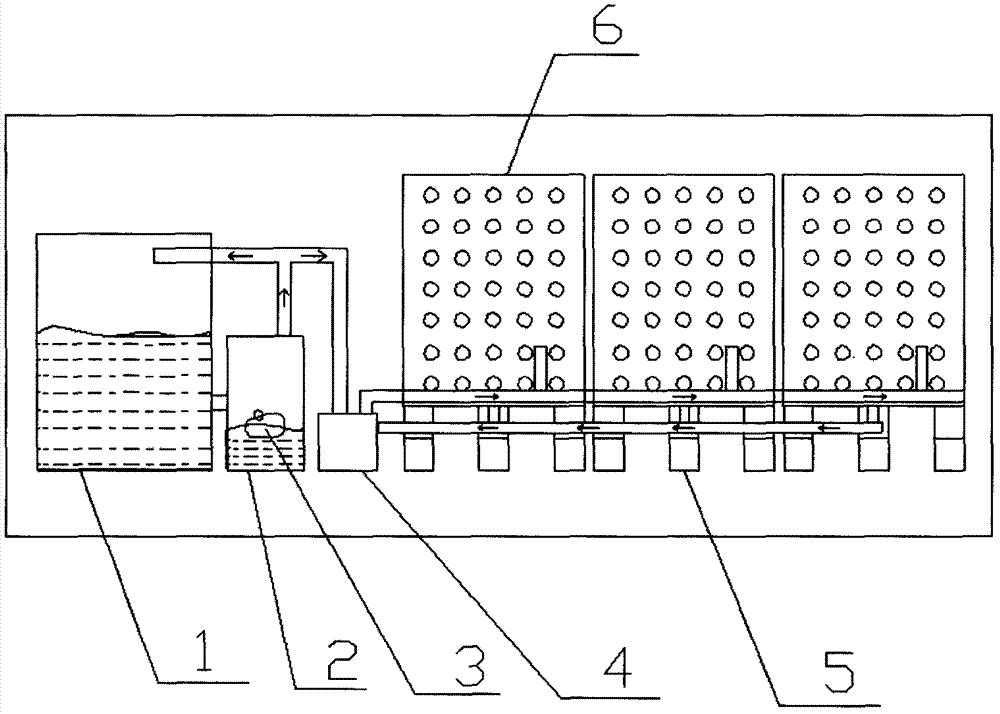

图2是本实用新型的主视图。

图中：1、鱼缸 2、生物性过滤桶 3、潜水泵

4、超声波气雾发生装置 5、支架 6、气雾室

7、第一水管 8、第二水管 9、物理性过滤桶

10、第三水管 11、第四水管

具体实施方式

下面结合附图对本实用新型的具体实施例做详细说明。

如图1和图2所示，使用超声波气雾培的鱼菜共生养殖系统，包括有鱼缸1以及设置在鱼缸1一侧的生物性过滤桶2和物理性过滤桶9，物理性过滤桶9内设置有用于对鱼缸1内的固定杂质进行过滤的纱网，鱼缸1的出水口通过第四水管11与物理性过滤桶9连通，生物性过滤桶2的内部设置有潜水泵3，生物性过滤桶2的一侧设置有超声波气雾发生装置4，超声波气雾发生装置4是由若干组多头超声波气雾发生器关联而成，潜水泵3的出水口通过第三水管10同时与鱼缸1、超声波气雾发生装置4连通，超声波气雾发生装置4的一侧设置有若干个气雾室6，气雾室6的底部设置有若干个支架5，气雾室6的内部设置有第一水管7，气雾室6的底部设置有第二水管8，第一水管7和第二水管8同时与超声波气雾发生装置4连通。

气雾培技术在无土栽培领域可以说是最为先进的技术，它具有营养吸收最直接的优点，也具有吸收矿质元素效率最高的优势，又具有闭锁循环不外排的特点。当前的气雾培技术已解决了耕作空间的问题，它可以数倍甚至数十倍地提高农业生产的耕作层，甚至可以采用耕作大楼的方式进行集约化工厂化的高效生产，但从健康与营养的概念角度来说，还有较大的技术空间可以改进与突破，因为它的营养源来自传统的营养液。传统的营养液属于化学农业的领域，化学农业为产量的提高、品质的改善及解决人类食物保障方面作出了极大的贡献，但同时所带来的环境污染、营养退化、健康危害也是空前的，据资料记载分析现代生产的蔬菜与60年前没有使用化肥农药的蔬菜相比营养价值减损率达60％。

因此，气雾培必须进行创造性的革新，把营养源的调整作为完善气雾培的主体技术来突破，鱼菜共生系统中蔬菜的营养源来自饲养鱼的鱼水，既没有化肥也没有农药，如果用鱼水来作为气雾培的营养源正好能弥补气雾培的短板。

该方案整体结构简单，设计合理，水从鱼缸1流出经过物理性过滤桶9进入生物性过滤桶2，之后用潜水泵3将经过两重过滤的水从生物性过滤桶2中分别抽回鱼缸1和抽到超声波气雾发生装置4，鱼水经过超声波气雾发生装置4产生的气雾通过管道均匀地送进各个气雾室6，气雾室6中的部分气雾依附在蔬菜的根部及气雾室的墙壁上形成水滴，最终通过气雾室6底部的管道流回超声波气雾发生装置4中。根据这个思路，我们设计了如下这套鱼菜共生系统与超声波气雾培结合的种植技术，采用超声波气雾技术是考虑了鱼菜共生系统中的鱼水虽然经过了机械和生物两重过滤，但也难免还会有杂质存在，如果用水雾喷头的话，时间长了会发生堵塞现象，从而增加维护的成本和难度，而我们这套超声波气雾技术是先用超声波气雾发生装置4产生气雾，再通过管道把气雾送进长方体的气雾室，所以基本不会发生堵塞现象。超声波气雾发生装置4里面是由多组多头超声波雾化器并联而成，鱼水通过这种规模的超声波震荡形成了小于5微米的大量细雾，再通过负压传送到气雾室6的各个地方，因为产生的气雾量足够大，所以可以弥补管道传输途中的损耗，以确保气雾室6中的气雾充足。鱼和菜的氮源都来自于鱼饲料，不需要使用土壤、肥料和农药，对水的利用率高，生产的废物少，生产容易控制和节省更多的人力，产出率高，同时养殖出来的鱼和菜品质较高。

以上对本实用新型的一个实施例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
