一种环保型羊舍的制作方法

本实用新型涉及教学用具技术领域，尤其是涉及一种环保型羊舍。

背景技术：

随着养殖羊技术的不断发展，养羊规模也逐渐扩大，为了便于统一管理所以工厂化养羊成为养殖业的发展趋势。饲养羊的数量众多也会对周边的空气造成一定的影响。众所周知，羊的膻味很大，在饲养区域的空气环境原本就较为恶劣，加之饲养区域较为封闭且饲养数量更大，便会加重空气的难闻程度。这对于养殖人员而言无疑是一项严峻的考验。此外，空气流通不足还会使空气中滋生大量细菌，长此如此便会对羊群的健康成长带来严重威胁。

由此可见，如何研究出一种环保型羊舍，具有空气流通更加顺畅、空气质量更加良好的优点，是目前本领域技术人员亟待解决的问题。

技术实现要素：

为了解决上述问题，本实用新型提供了一种新型的环保型羊舍。

本实用新型一种环保型羊舍，包括地板和环绕所述地板四周垒砌的墙壁，所述墙壁顶端架设有屋顶，所述屋顶与所述墙壁上端面构成三棱柱状，所述屋顶位于三棱柱底面位置开设有天窗，所述天窗与所述墙壁之间设有支撑柱，所述天窗外侧盖有挡板，所述挡板下端与所述墙壁上端通过合页连接固定，所述挡板顶端与所述屋顶顶端铰接有长度可调节的连接杆，所述连接杆与所述屋顶末端安装有红外信号接收器，所述连接杆通过所述红外信号接收器接收遥控器发射的红外信号来调节所述连接杆的长度；所述墙壁包括相互平行且长度较长的两个主墙壁和相互平行且长度较短的两个辅助墙壁，所述主墙壁上开设有多个等间距均匀分布的窗口，每个所述窗口上安装有用于除去异味的空气净化装置，所述辅助墙壁上则安装有门板，所述门板左右两侧均开设有通风窗，所述通风窗上安装有向所述羊舍内鼓风的风扇。

进一步地，所述空气净化装置包括外壳，所述外壳上开设有多个通风孔，所述通风孔内卡接双层隔离网，双层隔离网间填充有活性炭。

进一步地，每个所述窗口的通风面积大于1m²。

进一步地，相邻所述窗口之间的间距为1.4-1.6m，距离地板的高度低于1.0m。

进一步地，所述连接杆位液压杆。

进一步地，每个所述辅助墙壁上所述通风窗的数量为四个，并对称分布在所述门板的左右两侧。

本实用新型一种环保型羊舍，与现有技术相比具有以下优点：

该环保型羊舍中，首先将屋顶设计为三棱柱结构主要是为了避免在雨雪天气中屋顶因出现长时间的积水积雪而导致其发生毁坏。其次，通过合理调控所述天窗的开闭来控制羊舍内高空通风状态。且所述天窗的开闭状态通过遥控器控制即可，使用十分方便。最后，通过通风口向羊舍内鼓入新鲜的空气，通过所述窗口向外排放空气，在排放空气的同时通过所述空气净化装置净化流出的气体，该设计可有效避免因羊膻味大面积扩散而导致周围空气被污染，因此这种羊舍更为环保。因为空气流通更加顺畅，所以羊舍内的空气也更为新鲜，细菌滋生几率显著降低。由此可见，该设计不仅优化了养殖人员的工作环境，还改善了羊群的生活环境。

附图说明

图1为本实用新型的结构示意图；

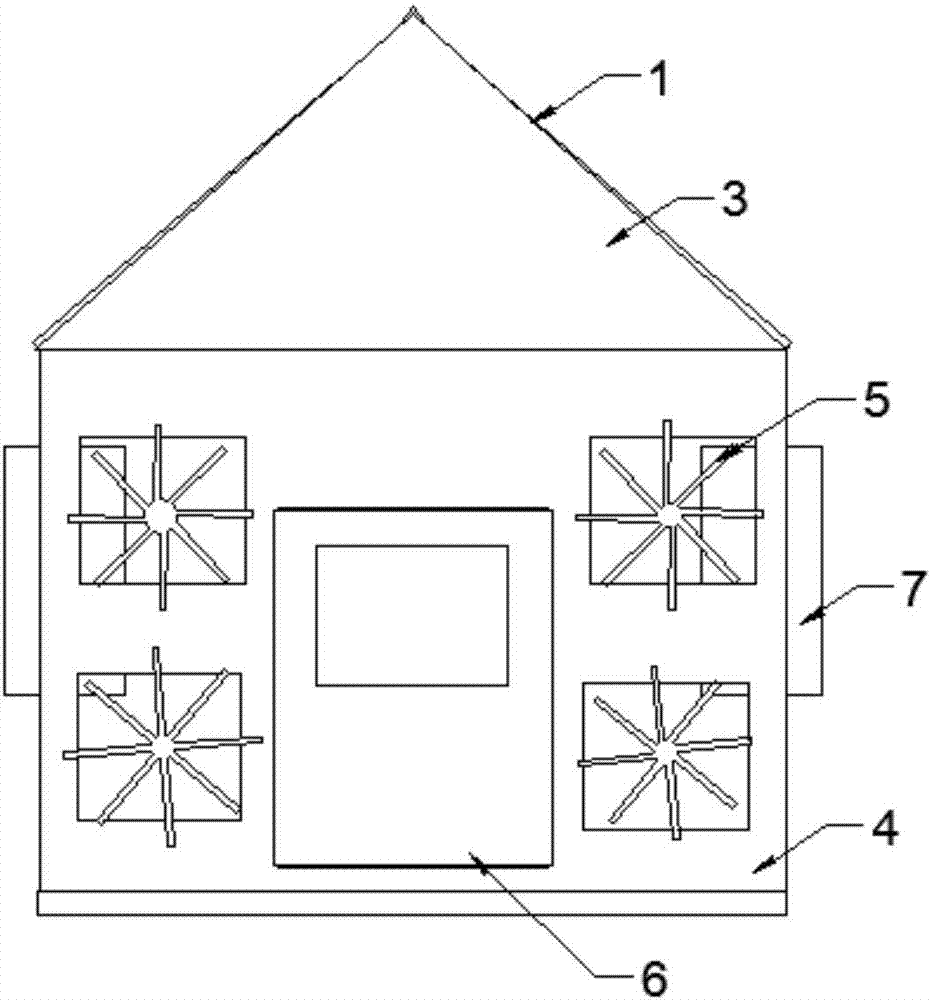

图2为本实用新型中天窗处于关闭状态下的左视图。

图中：1、屋顶，2、连接杆，3、挡板，4、墙壁，5、风扇，6、门板，7、空气净化装置。

具体实施方式

为了更好的理解本实用新型，下面结合具体实施例和附图对本实用新型进行进一步的描述。

如图1-2所示，一种环保型羊舍，包括地板和环绕所述地板四周垒砌的墙壁4，所述墙壁4顶端架设有屋顶1，所述屋顶1与所述墙壁4上端面构成三棱柱状。将所述屋顶1设计为三棱柱结构是为了在遇到雨雪天气时，所述屋顶1不易出现积水积雪。

所述屋顶1位于三棱柱底面位置开设有天窗。所述天窗与所述墙壁4之间设有支撑柱。所述天窗外侧盖有挡板3，所述挡板3下端与所述墙壁4上端通过合页连接固定。所述挡板3顶端与所述屋顶1顶端铰接有长度可调节的连接杆2。所述连接杆2与所述屋顶1末端安装有红外信号接收器。所述连接杆2通过所述红外信号接收器接收遥控器发射的红外信号来调节所述连接杆2的长度。

通过合理调控所述天窗的开闭来控制羊舍内高空通风状态。且所述天窗的开闭状态通过遥控器控制即可，使用十分方便。为了进一步提高所述连接杆2的长度调节量程并降低故障率，所以将所述连接杆2设计为液压杆。

所述墙壁4包括相互平行长度较长的两个主墙壁和相互平行长度较短的两个辅助墙壁。所述主墙壁4上开设有多个等间距均匀分布的窗口。每个所述窗口上安装有用于除去异味的空气净化装置7。所述辅助墙壁上则安装有门板6。所述门板6左右两侧均开设有通风窗。所述通风窗上安装有向所述羊舍内鼓风的风扇5。

通过通风口向羊舍内鼓入新鲜的空气，通过所述窗口向外排放空气，在排放空气的同时通过所述空气净化装置7净化流出的气体，避免羊膻味大面积扩散。因为空气流通更加顺畅，所以羊舍内的空气也更为新鲜，细菌滋生几率显著降低。该设计不仅优化了养殖人员的工作环境，还改善了羊群的生活环境。

为了在不降低净化空气质量的同时显著降低所述空气净化装置7的成产成本，所以将所述空气净化装置7设计为包括外壳，所述外壳上开设有多个通风孔，所述通风孔内卡接双层隔离网，双层隔离网间填充有活性炭。

为了进一步提高空气流通效率，所以将每个所述窗口的通风面积设计为大于1m²。为了使地面上的羊群间的空气更加清新，流通更快，所以将相邻所述窗口之间的间距设计为1.4-1.6m，距离地板的高度低于1.0m。

为了保证鼓入羊舍内的新鲜空气具备足够大的体积，以保证羊舍内的含氧量足够高，所以将所述通风窗的数量设计为四个，并对称分布在所述门板6的左右两侧。当然，所述风扇5并非一直处于开启状态，可根据羊舍内部空间大小以及养羊数量等具体情况而定。

以上对本实用新型的实施例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型范围所作的均等变化与改进等，均应仍归属于本专利涵盖范围之内。
