一种园林室内景观墙的制作方法

本实用新型涉及园林景观墙技术领域，具体为一种园林室内景观墙。

背景技术：

景观墙是古代汉族园林建筑中常见的设施，其形式不拘一格，功能因需而设，材料丰富多样，不仅在于营造园林内的景点，而且是城市文化建设的重要手段，现有的景观墙往往与浇灌的蓄水池和水泵分开安装，占地空间较大，为此，我们推出一种园林室内景观墙。

技术实现要素：

本实用新型的目的在于提供一种园林室内景观墙，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种园林室内景观墙，包括景观墙本体，所述景观墙本体的内腔底部左侧设有蓄水池，所述蓄水池的左侧上部贯穿景观墙本体设有注水口，所述景观墙本体的内腔底部右侧安装有水泵，所述蓄水池通过引水管连接水泵，所述景观墙本体的左侧中部设有开关，所述景观墙本体的前部通过景观支架连接有观赏花盆，所述景观墙本体的前部设有景观彩灯带，所述景观彩灯带位于景观支架的上部，所述景观支架的内部设有出水软管，所述出水软管贯穿观赏花盆的左侧壁，所述水泵通过总出水软管连接出水软管。

优选的，所述开关的外侧设有保护罩。

优选的，所述景观墙本体的前部墙壁与地面角度为60度至70度。

优选的，所述蓄水池的左侧上部嵌入景观墙本体的左侧壁设有水位观察口。

优选的，所述景观支架为等距对称设置。

与现有技术相比，本实用新型的有益效果是：本实用新型通过将蓄水池和水泵安装在景观墙本体内部，使景观墙本体的结构简单，节约空间，通过开关控制景观彩灯带工作，在光线较暗时，增加观赏性植物的观赏性。

附图说明

图1为本实用新型正视结构示意图；

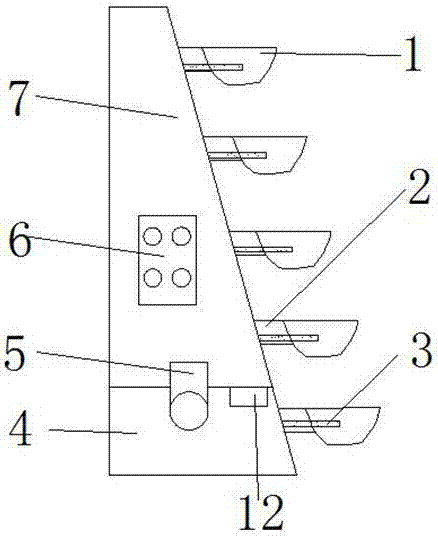

图2为本实用新型左视结构示意图；

图3为本实用新型部分内部剖视结构示意图。

图中：1观赏花盆、2景观支架、3出水软管、4蓄水池、5注水口、6开关、7景观墙本体、8景观彩灯带、9水泵、10总出水软管、11引水管、12水位观察口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种园林室内景观墙，包括景观墙本体7，所述景观墙本体7的内腔底部左侧设有蓄水池4，所述蓄水池4的左侧上部贯穿景观墙本体7设有注水口5，所述景观墙本体7的内腔底部右侧安装有水泵9，所述蓄水池4通过引水管11连接水泵9，所述景观墙本体7的左侧中部设有开关6，所述景观墙本体7的前部通过景观支架2连接有观赏花盆1，所述景观墙本体7的前部设有景观彩灯带8，所述景观彩灯带8位于景观支架2的上部，所述景观支架2的内部设有出水软管3，所述出水软管3贯穿观赏花盆1的左侧壁，所述水泵9通过总出水软管10连接出水软管3。

进一步的，所述开关6的外侧设有保护罩，通过保护罩的设置，保证了用电的安全。

进一步的，所述景观墙本体7的前部墙壁与地面角度为60度至70度，通过景观墙本体7的前部墙壁与地面角度的设置，使人们获得一个很好的观察角度，提高观赏度。

进一步的，所述蓄水池4的左侧上部嵌入景观墙本体7的左侧壁设有水位观察口12，通过水位观察口12的设置，方便观察蓄水池4内的水位高度，保证蓄水池4的蓄水顺利。

进一步的，所述景观支架2为等距对称设置，通过景观支架2的等距对称设置，使观赏花盆1的摆放，紧凑规则。

具体的，使用时，通过水位观察口12的设置，方便观察蓄水池4内的水位高度，保证蓄水池4的蓄水顺利，通过开关6控制水泵9工作，这样就可以给观赏花盆1内的观赏性植物浇水，通过开关6控制景观彩灯带8工作，增加观赏性植物的观赏性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
