一种发光喂水器的制作方法

本实用新型涉及喂鸟装置技术领域，特别涉及一种发光喂水器。

背景技术：

为了保护在公园以及野外生长的鸟类，人们会在公园或野外放置许多喂鸟的装置设施，其中包括有为鸟类提供饮水的喂水器，而现有喂水器通常是由一体结构的主壳体构成，主壳体内设有储水腔，主壳体上设置有连通至储水腔的加水口和吸水口，人们可以通过加水口向储水腔内补充水量，鸟类通过吸水口进行饮水，所述喂鸟器结构简单，使用方便，但是，现有喂水器不具有发光照明功能，不便于夜间活动的鸟类发现使用，因此人们通常会在每个喂水器旁额外架设照明装置，以提高喂水器的可见性，但是如此会造成照明成本高、照明耗能大的问题，实用性低。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种结构简单，兼具喂水和发光功能，使用便利的发光喂水器。

为实现上述目的，本实用新型提供了如下技术方案：一种发光喂水器，包括设有蓄水腔的盛水容器，所述盛水容器上设有连通至蓄水腔的吸水口，还包括光源，所述光源由透光壳和设于透光壳内的发光装置构成，所述蓄水容器上设有连通至蓄水腔的安装孔，所述光源穿设于所述安装孔上，所述光源的透光壳置于蓄水腔中。

进一步的是，所述盛水容器由上盖和蓄水器构成，所述蓄水器设有所述蓄水腔，所述上盖与蓄水器可拆卸连接设置以实现蓄水腔的开合，所述安装孔设于上盖上，所述吸水口环绕安转孔设于上盖上，所述光源通过安装孔穿设于上盖上，当所述上盖与蓄水器连接时，上盖的吸水口与蓄水腔连通，安装于上盖的光源置于蓄水腔中。采用上下分体的盛水容器结构，结构简单，便于制造，同时光源通过安装孔设于上盖上，打开上盖同时就能将光源取出，便于光源更换、维护。

进一步的是，还包括吊杆，所述光源的透光壳上设有贯穿壳体上下表面的圆柱空腔，所述透光壳的下表面上设有围绕圆柱空腔圆周的环形凹槽；所述蓄水腔的腔底设有圆柱凸起，所述圆柱凸起上设有穿透蓄水器底部的圆柱贯穿孔，当所述上盖与蓄水器连接时，圆柱贯穿孔孔壁套设于透光壳的环形凹槽中；所述吊杆的一端依次穿过所述透光壳的圆柱空腔、蓄水腔内的圆柱贯穿孔以固定于蓄水器的底部，另一端上设有挂钩。所述发光喂水器通过简单的穿套组装就能够实现整体结构的生产制作，适合大批量化生产制作使用。

进一步的是，所述光源的透光壳的上表面的沿边上设有沿径向延伸的延伸边缘，所述光源通过透光壳的延伸边缘卡设于所述安装孔内。

进一步的是，所述透光壳的壳壁上设有朝向发光装置凸起的球形凸起；球形凸起能够提高发光装置的光线分散性，提高光源的照射范围，使得发光喂水器整体呈现发光效果。

进一步的是，所述吸水口上装配有吸嘴。

进一步的是，所述吸嘴为花朵状吸嘴；所述花朵状设计能够提高所述发光喂水器的外观美感，同时也便于吸引鸟类停留啄食，以提高饮水引导性。

进一步的是，所述盛水容器上设有供鸟类立足的栖杆。

通过采用上述技术方案，本实用新型的有益效果如下: 如上所述的发光喂水器，包括有光源，光源能够提供发光照明作用，使得喂水器便于夜间活动的鸟类发现使用，而且光源是置于蓄水腔中，采用的是内置分布结构，光源照射时会使得发光喂水器呈现为由中心向外四周发散的光照效果，发光照明效果优异，而且喂水器整体结构紧凑，占据空间小，便于安装使用，实用性高。

附图说明

图1是本实用新型实施例的结构分解图。

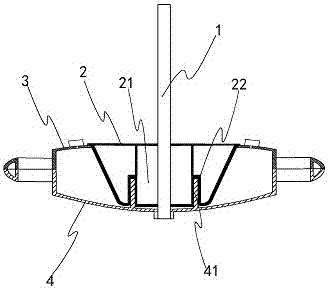

图2是本实用新型实施例的结构组合剖视图。

具体实施方式

现结合附图和具体实施例对本实用新型进一步说明。

参考图1至图2，本实用新型实施例揭示的是，一种发光喂水器，包括吊杆1、光源2、上盖3和蓄水器4；所述光源2由透光壳和设于透光壳内的发光装置构成，所述透光壳的壳壁上设有朝向发光装置凸起的球形凸起（图中未示出），所述透光壳上设有贯穿壳体上下表面的圆柱空腔21，所述透光壳的下表面上设有围绕圆柱空腔圆周的环形凹槽22，所述透光壳的上表面的沿边上设有沿径向延伸的延伸边缘23；

所述上盖3上设有贯穿其上下表面的安装孔31和吸水孔32，所述吸水孔32环绕安装孔31圆周平均分布，所述吸水口32上装配有花朵状吸嘴33，所述光源2通过透光壳的延伸边缘23卡设于所述上盖3的安装孔31内；

所述蓄水器4内设有蓄水腔，所述上盖3与蓄水器4可拆卸连接的设于蓄水腔上方以实现蓄水腔的开合，所述蓄水腔的腔底设有圆柱凸起41，所述圆柱凸起41上设有穿透蓄水器底部的圆柱贯穿孔42，当所述上盖3与蓄水器4连接时，上盖3的吸水口32与蓄水腔连通，安装于上盖3的光源2置于蓄水腔中，蓄水腔内的圆柱贯穿孔孔壁套设于光源的透光壳的环形凹槽22中；

所述吊杆1的一端依次穿过所述透光壳的圆柱空腔21、蓄水腔内的圆柱贯穿孔43以固定于蓄水器的底部，另一端上设有挂钩。

综上所述，所述发光喂水器结构简单，兼具喂水和发光功能，使用便利，实用性高。

以上所记载，仅为利用本创作技术内容的实施例，任何熟悉本项技艺者运用本创作所做的修饰、变化，皆属本创作主张的专利范围，而不限于实施例所揭示者。
