一种可自动关门的保温狗笼的制作方法

本实用新型涉及一种狗笼，特别涉及一种可自动关门的保温狗笼。

背景技术：

在日常生活中，一些人会养宠物，有些人会养宠物狗，宠物狗不仅可以观赏，还可以守门，比较实用，有些人家里有院子，就在院子里面做一个户外狗笼，用于养狗，其不足之处在于，冬天的时候，有时候气候很冷，温度很低，狗笼放在户外院子里温度也很低，狗笼缺少发热保温装置，狗在狗笼里面容易冻伤，有些人在狗笼里面放一些棉花垫等垫子，但是保温效果也不好，寒冷的冬天容易使狗冻伤。

目前市场上的狗笼结构简单并且功能单一，狗笼的门通常很小，不能快速并且方便的将狗从狗笼内拿出，并且不方便将木质狗笼内狗粮喂食盒拿出更换粮，使用不方便。另外，养宠物狗的人白天经常出门在外，无法照料到狗，若是将狗锁在狗笼里，狗需要上厕所只能在狗笼里上，但是将狗完全散养在家里，又不能让主人放心。

为了解决上述问题，本发明人需要设计出一种可自动关门的保温狗笼。

技术实现要素：

本实用新型要解决的技术问题是提供一种能够解决宠物狗无法自我上厕所的可自动关门的保温狗笼。

为解决上述技术问题，本实用新型的技术方案为：一种可自动关门的保温狗笼，其创新点在于：包括底面板、侧面板、背面板、顶面板和卷帘门，所述侧面板共有两个分别设置在底面板的两侧，所述顶面板设置在侧面板的上方，所述背面板设置在侧面板的后方，所述卷帘门包括卷帘门本体、与所述卷帘门本体相配合的轨道、与所述卷帘门本体一端连接的保护罩、设置在所述保护罩内的传动轴、与所述传动轴一端连接的电机、与所述传动轴另一端连接的联轴器、与所述联轴器连接的行程开关、为电机提供电源的电池和安装在侧面板内侧的开关按钮，所述底面板的下方设置有控制器和重力传感器，所述重力传感器和开关按钮与控制器相连，所述控制器再与电机相连，所述顶面板、侧面板和背面板均设置有窗户，所述底面板上设置有倾斜的台面，所述倾斜的台面上侧设置有凹槽，所述凹槽内设置有电热板，所述电热板上侧设置有软橡胶片，所述顶面板的上侧设置有左铁瓦片和右铁瓦片，所述左铁瓦片上侧设置有太阳能电池板。

进一步的，所述底面板、侧面板、背面板、顶面板和卷帘门之间采用可拆卸式方式连接。

进一步的，所述软橡胶片上设置有狗粮喂食盒。

进一步的，所述狗粮喂食盒为椭圆形结构。

进一步的，所述底面板的下方均匀设置有四个支撑脚。

进一步的，所述左铁瓦片和右铁瓦片上设置有二极管发光带。

本实用新型的优点在于：

（1）一种可自动关门的保温狗笼，采用卷帘门作为狗笼门，并在底面板的下方设置有重力传感器，宠物狗需要出去时，可按下开关按钮，开启卷帘门，当狗进来时，重力传感器感受到重力之后，卷帘门会自动关门，将宠物狗继续关在狗笼里；

（2）在狗笼内设置有电热板，在冬天的时候能够发热，为狗笼保温，使宠物狗住的更舒适，并且该狗笼的顶部设置有太阳能电池板和二极管发光灯，在夜晚的时候可以发光，能够起到一定的装饰作用，提高观赏性；

（3）底面板、侧面板、背面板、顶面板和卷帘门之间采用可拆卸式方式连接，携带、运输方便；

（4）底面板的下方均匀设置有四个支撑脚，保护狗笼的底面板，防止底面板磨损；

（5）左铁瓦片和右铁瓦片上设置有二极管发光带，用来装饰狗笼，绚丽多彩。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

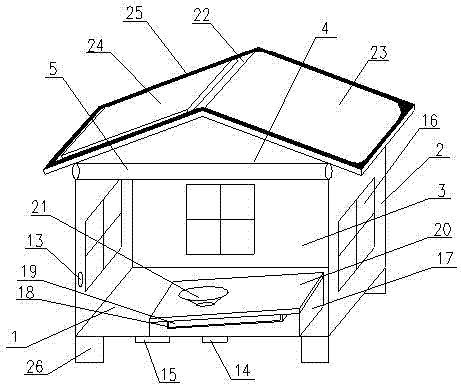

图1为本实用新型一种可自动关门的保温狗笼的结构示意图。

图2为本实用新型一种可自动关门的保温狗笼的卷帘门结构示意图。

具体实施方式

下面的实施例可以使本专业的技术人员更全面地理解本实用新型，但并不因此将本实用新型限制在所述的实施例范围之中。

如图1所示，一种可自动关门的保温狗笼，包括底面板1、侧面板2、背面板3、顶面板4和卷帘门5，侧面板2共有两个分别设置在底面板1的两侧，顶面板4设置在侧面板2的上方，背面板3设置在侧面板2的后方，底面板1、侧面板2、背面板3、顶面板4和卷帘门5之间采用可拆卸式方式连接，如图2所示，卷帘门5包括卷帘门本体6、与卷帘门本体6相配合的轨道7、与卷帘门本体6一端连接的保护罩8、设置在保护罩8内的传动轴9、与传动轴9一端连接的电机10、与传动轴9另一端连接的联轴器11、与联轴器11连接的行程开关12、为电机10提供电源的电池和安装在侧面板2内侧的开关按钮13，底面板1的下方设置有控制器14和重力传感器15，重力传感器15和开关按钮13与控制器14相连，控制器14再与电机10相连，顶面板4、侧面板2和背面板3均设置有窗户16，底面板1上设置有倾斜的台面17，倾斜的台面17上侧设置有凹槽18，凹槽18内设置有电热板19，电热板19上侧设置有软橡胶片20，软橡胶片20上设置有狗粮喂食盒21，狗粮喂食盒21为椭圆形结构，顶面板4的上侧设置有左铁瓦片22和右铁瓦片23，左铁瓦片22上侧设置有太阳能电池板24，左铁瓦片22和右铁瓦片23上设置有二极管发光带25，底面板1的下方均匀设置有四个支撑脚26。

使用一种可自动关门的保温狗笼时，当宠物狗需要出来时，可以自己用爪子按下开关按钮13，控制器14就会控制卷帘门本体6向上推，宠物狗一旦进入狗笼后，重力传感器15感受到重力后，传输给控制器14，控制器14控制卷帘门向下。

以上显示和描述了本实用新型的基本原理和主要特征以及本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
