一种种子笔的制作方法

本实用新型属于播种技术领域，具体涉及一种种子笔。

背景技术：

在如今这个科技发达的现代社会，越来越多的新发明新创作融入了生活，而农务工作也不例外，随着各种全自动、半自动机器的融入农务工作，使得农务工作变得更加方便、快捷、轻松，不但减少了人力物力，而且还提高了工作效率，增加了收益。

播种是大家众所周知的事情。在早些年代，农民播种都是直接将预处理好的种子成片的播撒在田地里的大面积土地上，然后做一些定时浇水等工作后，便让种子自行生长，直至种子发芽长大到一定程度后，人工收集幼苗，开始栽种。当然，在这种让种子露天经历风吹雨打、自行生长的情况下，种子的发育生长效率会非常低，一般情况下只有大约百分之六七十的种子能够成功安全的生长发育起来，而剩余的种子都会因为各种各样的原因死去。为了改善这种情况，有人发明了穴盘，实现穴盘育种。所谓的穴盘育种，就是将处理好的土壤填入穴盘的每一个穴孔中，然后将种子一粒一穴孔的对应放入其中，之后再覆盖上土壤，然后定时浇水让种子发芽的育种方式。这种育种方式能将穴盘自由地放置于能够遮风挡雨的地方，不但能使种子安全生长发育，提高成活率，而且还方便于后期的实地栽种工作。但是，这种育种方式有一个很大的不足，那就是需要全手工操作，从装满种子的容器内取一粒种子放入一个穴孔，然后再取一粒种子放入下一个穴孔，直至每个穴孔都有种子，由于种子颗粒实在是太过于微小，导致人工动手取种子时通常会多拿了几粒放入同一个穴孔中，使得后期的栽种工作变得麻烦了许多，而且人工动手取种子又累又不方便。

技术实现要素：

本实用新型的目的在于提供一种种子笔，只要手动一下，大拇指对着种子笔的顶端按一下，种子就会从笔的底部掉出一粒，不但操作简便轻松，而且播种快，效率高，大大提高了生产效率。

为了实现上述目的，本实用新型的技术方案如下。

一种种子笔，包括笔杆、笔套、弹簧和储存装置，笔套设在储存装置上部位置；笔杆设在笔套中；笔杆外侧设有弹簧；笔杆上部设有卡扣；储存装置设置成腔体，储存装置上部盖板上设有开口。

该装置中，笔杆中间套有弹簧，弹簧是为了在笔杆受力时具有一个反弹作用，使笔杆能够上下自由滑动；笔杆底部设有一个小孔，大小刚好可以容纳一粒种子，方便把种子一粒一粒的从装置内出来，放入穴盘的穴孔之中。由于不同植物的种子大小有差异，而且笔杆是独立的，所以我们可以根据植物种子颗粒的大小来调整笔杆底部小孔的大小，使之刚好可以容纳一粒种子，这样一来，对于不同植物的种子我们都可以用此笔来实施播种，便捷了许多。

该装置中，上半部分是笔套，下半部分是储存装置。笔套是为了能够固定笔杆和弹簧，使笔杆和弹簧能在固定的空间内运动；储存装置是用来容纳种子颗粒的，顶部有一个开口，种子可以从开口处倒入装置内，装置将所有种子颗粒都聚集在一起，方便笔杆拿取和运送种子。

使用时，将干净干燥的种子颗粒从开口处倒入产品的储存装置内，种子颗粒中会有一粒进入笔杆底部的小孔中，而该小孔的大小刚好只能容纳一粒种子，随后依据自动铅笔的原理，人工手动操作，按下笔杆顶部，在人力作用下，笔杆下滑，笔杆底部小孔附带着种子颗粒从储存装置内钻出，种子颗粒出来后，依据自身重力从小孔中落出，进入下方的穴盘穴孔之中，完成一次播种操作，随后放手收力，在弹簧作用下，笔杆重回原位，笔杆底部小孔重回储存装置内，此时又会有一粒种子进入小孔，然后重复上步操作，对准下一个穴孔，开始播种，如此反复，直至填满穴孔，播完储存装置内的所有种子，完成种子的播种工作。

该实用新型的有益效果在于：本实用新型为半自动化小型机器，只需要人工用手拿住此笔，然后用大拇指按一下笔的顶端，便能方便快捷的将种子颗粒一个一个的从笔内取出，然后相对应的放入穴盘的每一个穴孔中，而不用像人为动手操作一样，用手指在一大群种子里抓一粒放入一个穴孔中，然后再抓一粒放入下一个穴孔中，直至弄完所有种子那么麻烦。本产品不但节约了人力物力劳动力，而且使得农务工作变得更加方便快捷轻松。

本产品设计简单，制造简便，成本低，效率高，既适合个体农户使用操作，又适合农业大户批量使用。应用该种子笔与穴盘联合使用，不但能更好更快更便捷地干播种农务工作，还能使农务经济效益稳定良好的上升。如果是人工完全用手操作，实施穴盘育种，大约一包种子需要花一个小时甚至更多的时间(这是经过实际操作试验后的时间)，所以说在很多包种子需要播种的情况下，工作量是非常大的，而且在完成工作后，人会感觉眼花缭乱，十分疲惫；但是，如果使用此产品进行穴盘育种播种，在时间成本上大约可以节省三分之二的时间，工作效率将近提升三倍，而且工作时还会很轻松，完成工作后并不会觉得十分疲惫，不但节约了时间成本和人力成本，还提高了工作效率，所以此类产品的开发还是具有一定的可行性的。

本产品初期需要制造一个模具，模具制成之后，只需要向模具中注入塑料即可。因此，模具制成之后，即可量产。由于本产品整体都由塑料构成，并且产品本身并不大，上半部分的笔套只有普通的水笔钢笔大小，下半部分的储存装置像陀螺一样，稍微大一些，但是也就只有小碗碗口的大小宽度，所以本产品制造成本十分低廉。造价低廉之后，售价就不会太高，农务工作人员就不会因为价格太高的原因而不购买此类产品。

中国是一个农业大国，据不完全统计，农村人口大约有9亿，占全国人口的百分之七十；农业人口大约有7亿，占产业总人口的百分之五十；因此，农业的发展与社会的发展密切相关。农业的发展离不开科学技术的进步，而农业的生产工作则离不开播种、育苗、栽种等基本工作，几乎绝大多数的植物种子适合穴盘育种，比如卷心菜、花菜、紫甘蓝等一些蔬菜，甚至各种树木，花草也可以使用穴盘育种，本产品的设计理念就是出于解放劳动力，让播种农务工作变得更加轻松方便，所以本产品的应用前景还是较为良好的。

附图说明

图1是本实用新型实施例中所使用装置立体结构示意图。

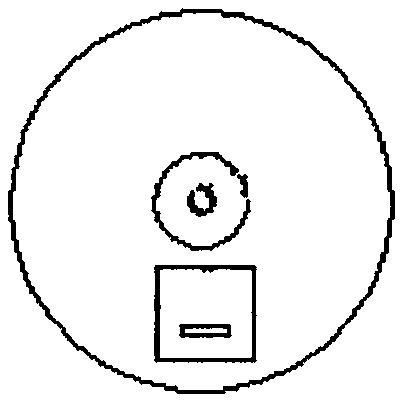

图2是本实用新型实施例中所使用装置俯视结构示意图。

图3是本实用新型实施例中所使用装置截面结构示意图。

图4是本实用新型实施例中所使用装置储存装置结构示意图。

图5是本实用新型实施例中所使用装置笔杆结构示意图。

具体实施方式

下面结合附图对本实用新型的具体实施方式进行描述，以便更好的理解本实用新型。

如图1、图2、图3、图4和图5所示的种子笔，包括笔杆5、笔套1、弹簧6和储存装置2，笔套1设在储存装置2上部位置；笔杆5设在笔套1中；笔杆5外侧设有弹簧6；笔杆5上部设有卡扣4；储存装置2设置成腔体，储存装置2上部盖板上设有开口3：

该装置中，笔杆5中间套有弹簧6，弹簧6是为了在笔杆受力时具有一个反弹作用，使笔杆能够上下自由滑动；笔杆5底部设有一个小孔，大小刚好可以容纳一粒种子，方便把种子一粒一粒的从装置内出来，放入穴盘的穴孔之中。由于不同植物的种子大小有差异，而且笔杆是独立的，所以我们可以根据植物种子颗粒的大小来调整笔杆底部小孔的大小，使之刚好可以容纳一粒种子，这样一来，对于不同植物的种子我们都可以用此笔来实施播种，便捷了许多。

该装置中，上半部分是笔套1，下半部分是储存装置2。笔套1是为了能够固定笔杆5和弹簧6，使笔杆5和弹簧6能在固定的空间内运动；储存装置2是用来容纳种子颗粒的，顶部有一个开口3，种子可以从开口3处倒入装置内，装置将所有种子颗粒都聚集在一起，方便笔杆拿取和运送种子。

使用时，将干净干燥的种子颗粒从开口3处倒入产品的储存装置内，种子颗粒中会有一粒进入笔杆5底部的小孔中，而该小孔的大小刚好只能容纳一粒种子，随后依据自动铅笔的原理，人工手动操作，按下笔杆5顶部，在人力作用下，笔杆下滑，笔杆底部小孔附带着种子颗粒从储存装置内钻出，种子颗粒出来后，依据自身重力从小孔中落出，进入下方的穴盘穴孔之中，完成一次播种操作，随后放手收力，在弹簧6作用下，笔杆5重回原位，笔杆5底部小孔重回储存装置内，此时又会有一粒种子进入小孔，然后重复上步操作，对准下一个穴孔，开始播种，如此反复，直至填满穴孔，播完储存装置内的所有种子，完成种子的播种工作。

以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本实用新型的保护范围。
