一种多功能太阳能灭蚊灯的制作方法

本实用新型涉及灭蚊灯领域，具体涉及一种多功能太阳能灭蚊灯。

背景技术：

目前，太阳能技术已经广泛地应用于多个行业领域，尤其是在照明灯具上，因此，采用太阳能技术的灯具，用在这些地方作为供电电源成为一种崭新的途径。同时，对于别墅、庭院、小区等人口活动比较多的地方，晚上灯光会招徕蚊虫，蚊虫会对人们的生活造成干扰。灭蚊灯由于其不需要使用化学灭蚊物质、环保性好、驱蚊效果好、使用方便等优点，广泛应用于家庭、餐馆等室内公共场所。

然而，现有技术中的灭蚊灯的功能单一，无法满足实际工作时的需求，因此亟需开发一种多功能灭蚊灯。

技术实现要素：

本实用新型的目的是针对上述现有技术的缺陷，提供了一种多功能太阳能灭蚊灯，采用太阳能供电，灭蚊效果好，且具有照明和摄像的功能。

本实用新型的目的可以通过以下技术方案实现：

一种多功能太阳能灭蚊灯，包括摄像头（1）、信息处理器（2）、支架（3）、太阳能电池板（4）、高压电网（5）、灯座（6）、底座（7）、支撑柱（8）、控制开关（9）、灯罩（10）、击虫室（11）、蓄电池（12）、摄像头控制器（13）、诱蚊灯（14）；

其中：所述底座（7）上安装有支撑柱（8），所述支撑柱（8）的外周安装有控制开关（9），所述灯座（6）通过支撑柱（8）固定在底座（7）上，所述底座（7）上安装有诱蚊灯（14），所述诱蚊灯（14）的外周安装有灯罩（10），所述灯罩（10）上设有高压电网（5），所述诱蚊灯（14）与高压电网（5）之间设有击虫室（11），所述灯罩（10）远离灯座（6）的一端安装有蓄电池（12），所述蓄电池（12）上安装有摄像头控制器（13），所述摄像头控制器（13）上设有支架（3），所述支架（3）远离摄像头控制器（13）一端安装有信息处理器（2），所述信息处理器（2）上安装有摄像头（1）。

优选地，所述高压电网（5）的孔径为5-15mm。

优选地，所述高压电网（5）的电压为300-1000伏。

优选地，所述太阳能电池板（4）为薄膜非晶硅太阳能电池板。

优选地，所述诱蚊灯（14）的波长为250-350nm。

本实用新型是一种将灭蚊器与摄像头相结合的多功能灯具，通过安装在灯罩上的高压电网实现对昆虫的击杀，采用波长250-350nm的光波，驱蚊效果好。诱蚊灯可以为摄像头提供光源，提高摄像的清晰度。本实用新型在上端安装太阳能电池板，可同时为灭蚊器与摄像头提供电源，实现了对光能的最大化利用，有效节约了资源。

附图说明

图1本实用新型的结构示意图；

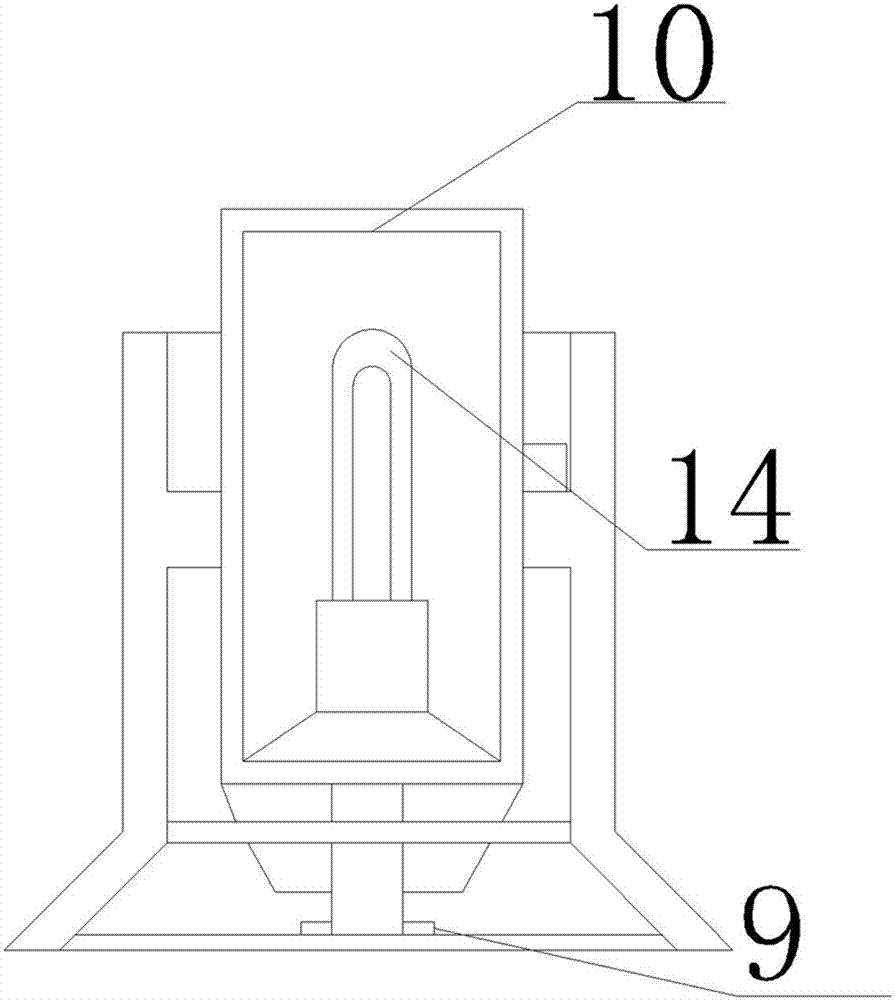

图2是本实用新型的内部结构示意图。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步详细说明：

如图1和图2所示，一种多功能太阳能灭蚊灯，包括摄像头1、信息处理器2、支架3、太阳能电池板4、高压电网5、灯座6、底座7、支撑柱8、控制开关9、灯罩10、击虫室11、蓄电池12、摄像头控制器13、诱蚊灯14；

其中：所述底座7上安装有支撑柱8，所述支撑柱8的外周安装有控制开关9，所述灯座6通过支撑柱8固定在底座7上，所述底座7上安装有诱蚊灯14，所述诱蚊灯14的外周安装有灯罩10，所述灯罩10上设有高压电网5，所述诱蚊灯14与高压电网5之间设有击虫室11，所述灯罩10远离灯座6的一端安装有蓄电池12，所述蓄电池12上安装有摄像头控制器13，所述摄像头控制器13上设有支架3，所述支架3远离摄像头控制器13一端安装有信息处理器2，所述信息处理器2上安装有摄像头1。

在具体设计过程中，所述高压电网5的孔径为5-15mm。

在具体设计过程中，所述高压电网5的电压为300-1000伏。

在具体设计过程中，所述太阳能电池板4为薄膜非晶硅太阳能电池板。

在具体设计过程中，所述诱蚊灯14的波长为250-350nm。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
