一种蛋鸡养殖用饲养笼的制作方法

本实用新型涉及禽类养殖技术领域，具体为一种蛋鸡养殖用饲养笼。

背景技术：

目前市场中禽类养殖为了节约场地资源，减小成本，基本上采用饲养笼养殖，饲养笼养殖可以做到集中喂料，集中管理。当前市场中蛋鸡养殖饲养笼大部分都是采用喂料槽集中给蛋鸡喂料，鸡蛋采用人工提取，这样一来，不仅提取不方便，而且鸡蛋在笼内很容易被损坏，造成不必要的损失。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种蛋鸡养殖用饲养笼，解决了上述提到的当前市场中蛋鸡养殖饲养笼大部分都是采用喂料槽集中给蛋鸡喂料，鸡蛋采用人工提取，这样一来，不仅提取不方便，而且鸡蛋在笼内很容易被损坏，造成不必要的损失的问题。

（二）技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种蛋鸡养殖用饲养笼，包括饲养笼本体，所述饲养笼本体的底部四角均固定安装有支撑腿，所述支撑腿的底端与底座的顶部固定连接，所述饲养笼本体的顶部设置有饲料箱，位于饲料箱的右侧且位于饲养笼本体的顶部设置有第一电机，所述饲料箱的底部左侧与下料管的顶端连通，所述下料管的底端与饲养笼本体的左侧中部连通，所述饲养笼本体的内部左侧且位于下料管底端下方设置有喂料槽，所述饲养笼本体的内部设置有网格板，所述饲养笼本体的左右两侧外壁上部均开设有通风孔，所述第一电机的底部与第一输出轴的顶端固定连接，所述第一输出轴的底端贯穿饲养笼本体的顶部并延伸至饲养笼本体的内部且位于网格板的上方，所述第一输出轴的底端表面设置有扇叶，所述饲养笼本体的内部且位于喂料槽的下方设置有固定板，所述固定板的右侧通过第一活动轴与活动板的左侧活动连接，所述活动板底部设置有定滑轮，所述定滑轮的表面设置有拉绳，所述拉绳的一端贯穿饲养笼本体的底部与固定块固定连接，所述固定块的底部与底座的顶部固定连接，所述拉绳的另一端贯穿饲养笼本体的底部与绕绳器活动连接，所述绕绳器的背面与第二输出轴的前端固定连接，所述第二输出轴的后端与第二电机的前端固定连接，所述活动板的底部且位于定滑轮的右侧设置有弹簧，所述弹簧的底端与饲养笼本体的内部底端固定连接，所述饲养笼本体的底部右侧开设有孔槽，位于孔槽的内部两端设置有第二活动轴，所述第二活动轴的表面与支撑板的底端固定连接，所述支撑板的顶端与活动板的底部接触，所述饲养笼本体底部右侧与第二活动轴的两端均通过插销卡接。

优选的，所述活动板的右侧设置为弯曲状且位于饲养笼本体的右侧。

优选的，所述支撑板的右侧设置有把手。

优选的，所述饲养笼本体的外壁右侧设置有门。

优选的，所述第一输出轴与饲养笼本体的顶部连接处开设有与第一输出轴相适配的通孔。

优选的，所述饲养笼本体的底部开设有与拉绳相适配的孔洞。

（三）有益效果

本实用新型提供了一种蛋鸡养殖用饲养笼。具备以下有益效果：

1、该蛋鸡养殖用饲养笼，通过设置的活动板，通过第一活动轴与固定板活动连接，在第二电机通过绕绳器带动拉绳的作用下，从而带动活动板动作，使活动板的右侧向下倾斜一定的角度，便于鸡蛋自动滚出饲养笼，从而很方便的取出鸡蛋，当取蛋完成后，第二电机反向转动，在弹簧的弹性力下，使活动板复位，通过支撑板的支撑，从而牢靠的固定住活动板，最终大大减小鸡蛋在笼内的损失。

2、该蛋鸡养殖用饲养笼，通过设置活动板右侧为弯曲状，从而保护鸡蛋滚出时不会发生掉落。

3、该蛋鸡养殖用饲养笼，通过开设饲养笼本体底部与拉绳相适配的孔洞，从而方便第二电机带动拉绳动作，而不会损坏拉绳。

附图说明

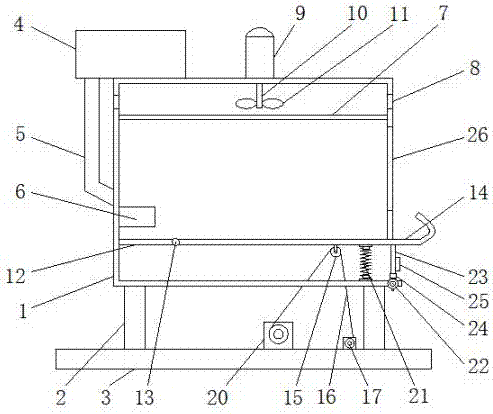

图1为本实用新型正视的结构剖面图；

图2为本实用新型支撑板的结构示意图；

图3为本实用新型结构侧视图。

图中：1饲养笼本体、2支撑腿、3底座、4饲料箱、5下料管、6喂料槽、7网格板、8通风孔、9第一电机、10第一输出轴、11扇叶、12固定板、13第一活动轴、14活动板、15定滑轮、16拉绳、17固定块、18绕绳器、19第二输出轴、20第二电机、21弹簧、22第二活动轴、23支撑板、24插销、25把手、26门。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种蛋鸡养殖用饲养笼，如图1-3所示，包括饲养笼本体1，饲养笼本体1的外壁右侧设置有门26，饲养笼本体1的底部四角均固定安装有支撑腿2，饲养笼本体1的底部开设有与拉绳16相适配的孔洞，从而方便第二电机20带动拉绳16动作，而不会损坏拉绳16，支撑腿2的底端与底座3的顶部固定连接，饲养笼本体1的顶部设置有饲料箱4，位于饲料箱4的右侧且位于饲养笼本体1的顶部设置有第一电机9，饲料箱4的底部左侧与下料管5的顶端连通，下料管5的底端与饲养笼本体1的左侧中部连通，饲养笼本体1的内部左侧且位于下料管5底端下方设置有喂料槽6，饲养笼本体1的内部设置有网格板7，饲养笼本体1的左右两侧外壁上部均开设有通风孔8，第一电机9的底部与第一输出轴10的顶端固定连接，第一输出轴10的底端贯穿饲养笼本体1的顶部并延伸至饲养笼本体1的内部且位于网格板7的上方，第一输出轴10与饲养笼本体1的顶部连接处开设有与第一输出轴10相适配的通孔，第一输出轴10的底端表面设置有扇叶11，饲养笼本体1的内部且位于喂料槽6的下方设置有固定板12，固定板12的右侧通过第一活动轴13与活动板14的左侧活动连接，活动板14的右侧设置为弯曲状且位于饲养笼本体1的右侧，从而保护鸡蛋滚出时不会发生掉落，活动板14底部设置有定滑轮15，定滑轮15的表面设置有拉绳16，拉绳16的一端贯穿饲养笼本体1的底部与固定块17固定连接，固定块17的底部与底座3的顶部固定连接，拉绳16的另一端贯穿饲养笼本体1的底部与绕绳器18活动连接，绕绳器18的背面与第二输出轴19的前端固定连接，第二输出轴19的后端与第二电机20的前端固定连接，活动板14的底部且位于定滑轮15的右侧设置有弹簧21，弹簧21的底端与饲养笼本体1的内部底端固定连接，通过设置的活动板14，通过第一活动轴13与固定板12活动连接，在第二电机20通过绕绳器18带动拉绳16的作用下，从而带动活动板14动作，使活动板14的右侧向下倾斜一定的角度，便于鸡蛋自动滚出饲养笼，从而很方便的取出鸡蛋，当取蛋完成后，第二电机20反向转动，在弹簧21的弹性力下，使活动板14复位，通过支撑板23的支撑，从而牢靠的固定住活动板14，最终大大减小鸡蛋在笼内的损失，饲养笼本体1的底部右侧开设有孔槽，位于孔槽的内部两端设置有第二活动轴22，第二活动轴22的表面与支撑板23的底端固定连接，支撑板23的右侧设置有把手25，支撑板23的顶端与活动板14的底部接触，饲养笼本体1底部右侧与第二活动轴22的两端均通过插销24卡接。

工作原理：该蛋鸡养殖用饲养笼使用时，通过设置的活动板14，通过第一活动轴13与固定板12活动连接，在第二电机20通过绕绳器18带动拉绳16的作用下，从而带动活动板14动作，使活动板14的右侧向下倾斜一定的角度，便于鸡蛋自动滚出饲养笼，从而很方便的取出鸡蛋，当取蛋完成后，第二电机20反向转动，在弹簧21的弹性力下，使活动板14复位，通过支撑板23的支撑，从而牢靠的固定住活动板14。

综上所述，该蛋鸡养殖用饲养笼，通过设置的活动板14，通过第一活动轴13与固定板12活动连接，在第二电机20通过绕绳器18带动拉绳16的作用下，从而带动活动板14动作，使活动板14的右侧向下倾斜一定的角度，便于鸡蛋自动滚出饲养笼，从而很方便的取出鸡蛋，当取蛋完成后，第二电机20反向转动，在弹簧21的弹性力下，使活动板14复位，通过支撑板23的支撑，从而牢靠的固定住活动板14，最终大大减小鸡蛋在笼内的损失，通过设置活动板14右侧为弯曲状，从而保护鸡蛋滚出时不会发生掉落。

并且，通过开设饲养笼本体1底部与拉绳16相适配的孔洞，从而方便第二电机20带动拉绳16动作，而不会损坏拉绳16。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
