一种鸽子养殖舍的制作方法

本实用新型属于养殖技术领域，尤其涉及一种鸽子养殖舍。

背景技术：

鸽子，是一种十分常见的家禽。但是鸽子对饲养环境的饲养环境要求较高。大规模饲养时，如果粪污无法及时得到清理很容易导致疾病发生和传染。但是大规模饲养时，上层鸽子的粪便很容易落到下层鸽子的身上，从而咋成病菌传染。为了解决上述问题，专利201620246830.7公开了一种鸽舍，鸽舍内设有笼架，笼架上设有多层笼组，笼组呈阶梯式排列，阶梯上的每一个竖直单位空间内仅有一层笼组，笼架的下方设有集粪池，使得鸽子的粪便能够直接掉落入集粪池内，保证了鸽舍的卫生状况，避免了上层鸽笼的粪便落入下层鸽笼中，造成下层鸽笼的环境污染较为严重的问题。这种设置虽然能防止下层鸽笼的污染，但是所占据的空间较大，不适合大量鸽子的集中养殖。

此外，现有的鸽子喂食槽均为矩形，鸽子吃食时，容易将其中的玉米粒、谷粒等勾出，造成粮食的浪费。

技术实现要素：

为解决上述问题，本实用新型提供了一种鸽子养殖舍。本实用新型能防止上层鸽粪污染下层鸽子的生活环境，并能够快速除粪，增加了鸽子生活环境的干净整洁程度，能防止粮食被浪费，适用于鸽子的大规模养殖。

为达到上述技术效果，本实用新型的技术方案是：

一种鸽子养殖舍，包括若干堆叠设置的鸽子笼，鸽子笼上部固定有倾斜挡板，鸽子笼中部固定有横向栖息板，横向栖息板与倾斜挡板之间连接有竖向挡板；同一水平面相邻鸽子笼的竖向挡板相对设置形成漏粪通道；鸽子笼的下方设有传送带，传送带下方设有排粪沟，排粪沟内安装有水管，水管上安装有倾斜设置的喷头；横向栖息板上安装有产蛋窝，鸽子笼上连接有喂食槽和喂水槽。

进一步的改进，所述倾斜挡板为下凹弧形板。

进一步的改进，所述横向栖息板为网格板，横向栖息板上设有与产蛋窝配合的固定孔。

进一步的改进，所述喂食槽的截面为圆弧状，圆弧对应的圆心角≥270°。

进一步的改进，所述喂食槽内固定有隔板，形成保健砂槽。

进一步的改进，所述喂食槽两侧均设有截面为L状的挂钩。

进一步的改进，所述喂食槽每侧设置的挂钩的数量不少于两个。

本实用新型能防止上层鸽粪污染下层鸽子的生活环境，并能够快速除粪，增加了鸽子生活环境的干净整洁程度，能防止粮食被浪费，适用于鸽子的大规模养殖。

附图说明

图1为本实用新型的整体结构示意图；

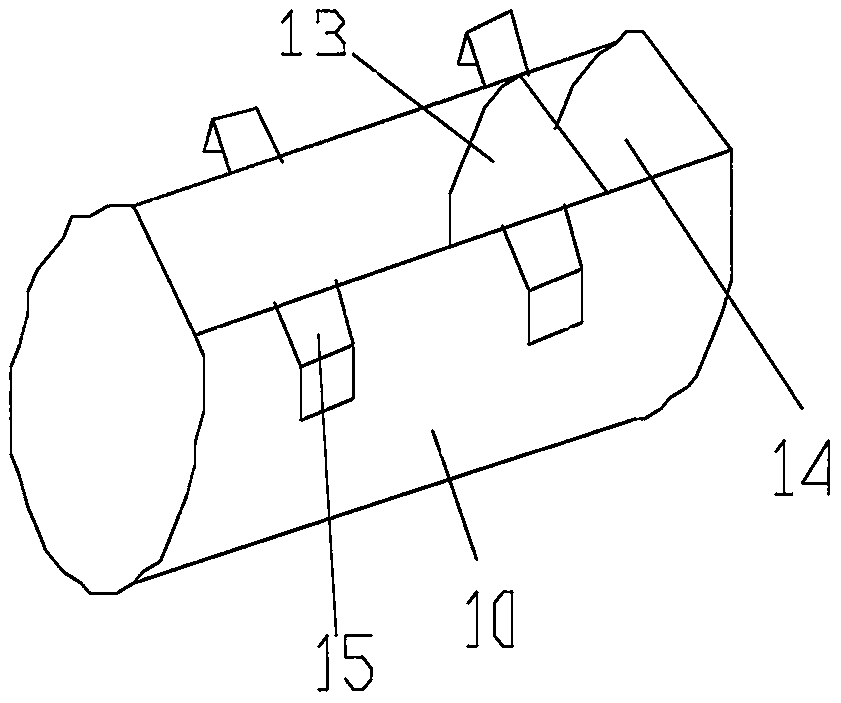

图2为喂食槽的结构示意图；

图3为倾斜挡板的结构示意图；

图4为横向栖息板的结构示意图。

具体实施方式

以下通过具体实施方式并且结合附图对本实用新型的技术方案作具体说明。

实施例1

如图1所示的一种鸽子养殖舍，包括若干堆叠设置的鸽子笼1，鸽子笼1上部固定有倾斜挡板12，鸽子笼1中部固定有横向栖息板2，横向栖息板2与倾斜挡板12之间连接有竖向挡板3；同一水平面相邻鸽子笼1的竖向挡板3相对设置形成漏粪通道4；鸽子笼1的下方设有传送带5，传送带5下方设有排粪沟6，排粪沟6内安装有水管7，水管7上安装有倾斜设置的喷头8；横向栖息板2上安装有产蛋窝9，鸽子笼1上连接有喂食槽10和喂水槽11。

这样上方的鸽粪被倾斜挡板12挡住，然后通过竖向挡板3形成的漏粪通道4掉落到传送带5，传送带5翻转将鸽粪送入排粪沟6，残余的鸽粪被喷头8冲洗干净。同时传送带5作为阻挡板，阻挡了排粪沟6内的病菌和臭气影响上方鸽子笼1内的鸽子。为了防止鸽粪粘附，倾斜挡板12表面可设置蜡质层。

如图3所示，为了将鸽子粪便集中下漏，倾斜挡板12为下凹弧形板设置。

如图4所示，横向栖息板2为网格板，横向栖息板2上设有与产蛋窝9配合的固定孔16。

如图2所示，为了防止玉米粒、谷粒等被勾出，喂食槽10的截面为圆弧状，圆弧对应的圆心角≥270°。这样在喂食槽10出口处形成弧形的挡板，将被勾住的玉米粒、谷粒挡回喂食槽10内。

喂食槽10内固定有隔板13，形成保健砂槽14，便于鸽子吃保健砂，并也防止保健砂被勾出。

为了便于固定，喂食槽10两侧均设有截面为L状的挂钩15。为了保持平衡喂食槽10每侧设置的挂钩15的数量不少于两个。

上述仅为本实用新型的一个具体导向实施方式，但本实用新型的设计构思并不局限于此，凡利用此构思对本实用新型进行非实质性的改动，均应属于侵犯本实用新型的保护范围的行为。
