一种昆虫培养用温湿度自动控制式培养箱的制作方法

本实用新型涉及昆虫培养设备领域，具体为一种昆虫培养用温湿度自动控制式培养箱。

背景技术：

随着时代的发展，人们的生活水平不断地提高，人们对于生物科学的研究也在不断的深入，昆虫是生物界中种类最多的生物，因此其研究的范围很广泛，在这个高科技不断发展的时代，很多生物实验都会涉及昆虫，但是如何获取不同生长阶段的昆虫是一个比较麻烦的问题，往往需要实验人员进行培养，为了满足实验的苛刻条件，昆虫在培养过程中需要满足多种培养环境，进而形成对比，但是传统的昆虫培养设备较为简陋，不具备温度和湿度的控制调节，无法满足特定的温度和湿度需求，进而影响了实验的进程，因此需要对现有技术进行改进，以解决上述问题。

技术实现要素：

本实用新型的目的在于提供一种昆虫培养用温湿度自动控制式培养箱，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种昆虫培养用温湿度自动控制式培养箱，包括底座、隔板、顶盖、照明灯管和昆虫培养箱，所述底座的顶部设有温湿度控制调节箱，且温湿度控制调节箱的一侧设有昆虫培养箱，所述温湿度控制调节箱与昆虫培养箱之间设有隔板，且隔板上设有三组温湿度调节孔，所述温湿度控制调节箱远离昆虫培养箱的一侧安装有调温管，且温湿度控制调节箱远离昆虫培养箱一侧的底座上安装有加热器，所述加热器的输出端通过导管与调温管连接，所述温湿度控制调节箱的顶部设有储水箱，且储水箱的侧面设有注水口，所述储水箱的底部安装有增压泵，且增压泵的输出端安装有延伸至温湿度控制调节箱内部的雾化喷头，所述昆虫培养箱的顶部安装有顶盖，且顶盖下方的昆虫培养箱内安装有试管架，所述试管架的下方设有试管放置板，且试管架与试管放置板之间昆虫培养箱的侧壁上安装有温度传感器，所述试管放置板的下方设有昆虫培养器皿，且昆虫培养器皿与试管放置板之间昆虫培养箱的内侧壁上安装有湿度传感器，所述昆虫培养器皿的底部设有储存盒，所述昆虫培养箱远离温湿度控制调节箱一侧的底座上安装有RDF300型PLC控制器，所述RDF300型PLC控制器的输出端通过导线与增压泵以及加热器连接，且RDF300型PLC控制器的输入端通过导线与温度传感器以及湿度传感器的输出端连接。

优选的，所述调温管靠近隔板的一侧设有与温湿度调节孔对应的三组出风口。

优选的，所述顶盖的顶部安装有提拉把手。

优选的，所述试管放置板的底部安装有照明灯管，且照明灯管的外部安装有透明保护罩。

优选的，所述昆虫培养箱的正面安装有密封门，且密封门设有两组透明观察窗。

与现有技术相比，本实用新型的有益效果是：该昆虫培养用温湿度自动控制式培养箱设置了加热器和雾化喷头，使得培养箱内的温度和湿度可以根据需求进行调节，便于实验人员对昆虫的培养，进而提高了昆虫的存活率，便于实验的进行，设置的温度传感器和湿度传感器可以监测培养箱内的温湿度情况，避免温湿度的变化对昆虫生长的影响，设置的PLC控制器可以自动控制培养箱内的温湿度，降低了工作人员的工作量，提高了培养箱的实用性，设置的试管架和昆虫培养器皿可以根据昆虫的种类进行选择，提高了培养箱的功能性，便于推广使用。

附图说明

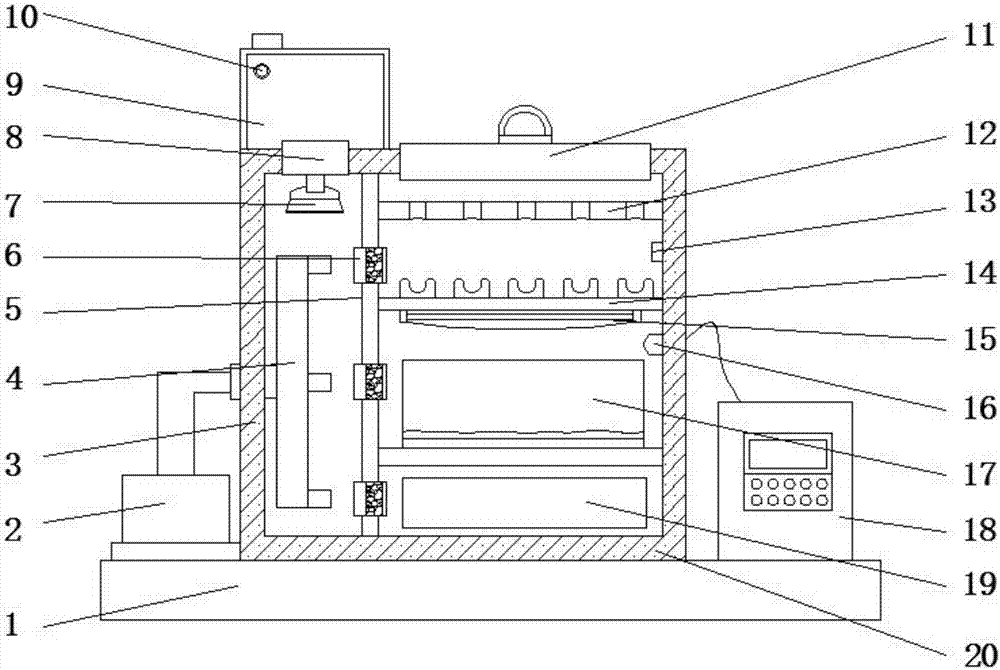

图1为本实用新型的结构示意图；

图2为本实用新型的外观图。

图中：1-底座；2-加热器；3-温湿度控制调节箱；4-调温管；5-隔板；6-温湿度调节孔；7-雾化喷头；8-增压泵；9-储水箱；10-注水口；11-顶盖；12-试管架；13-温度传感器；14-试管放置板；15-照明灯管；16-湿度传感器；17-昆虫培养器皿；18-RDF300型PLC控制器；19-储存盒；20-昆虫培养箱；21-密封门。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供的一种实施例：一种昆虫培养用温湿度自动控制式培养箱，包括底座1、隔板5、顶盖11、照明灯管15和昆虫培养箱20，底座1的顶部设有温湿度控制调节箱3，且温湿度控制调节箱3的一侧设有昆虫培养箱20，温湿度控制调节箱3可以对培养箱内的温湿度进行调节，昆虫培养箱20可以进行昆虫的培养，昆虫培养箱20的正面安装有密封门21，且密封门21设有两组透明观察窗，温湿度控制调节箱3与昆虫培养箱20之间设有隔板5，且隔板5上设有三组温湿度调节孔6，隔板5可以将昆虫培养箱20进行隔离，温湿度控制调节箱3远离昆虫培养箱20的一侧安装有调温管4，且温湿度控制调节箱3远离昆虫培养箱20一侧的底座1上安装有加热器2，加热器2可以对培养箱进行加热，调温管4靠近隔板5的一侧设有与温湿度调节孔6对应的三组出风口，加热器2的输出端通过导管与调温管4连接，温湿度控制调节箱3的顶部设有储水箱9，且储水箱9的侧面设有注水口10，储水箱9的底部安装有增压泵8，且增压泵8的输出端安装有延伸至温湿度控制调节箱3内部的雾化喷头7，雾化喷头7可以提高培养箱内的湿度，昆虫培养箱20的顶部安装有顶盖11，且顶盖11下方的昆虫培养箱20内安装有试管架12，顶盖11的顶部安装有提拉把手，试管架12的下方设有试管放置板14，且试管架12与试管放置板14之间昆虫培养箱20的侧壁上安装有温度传感器13，试管放置板14的底部安装有照明灯管15，且照明灯管15的外部安装有透明保护罩，试管放置板14的下方设有昆虫培养器皿17，且昆虫培养器皿17与试管放置板14之间昆虫培养箱20的内侧壁上安装有湿度传感器16，昆虫培养器皿17的底部设有储存盒19，昆虫培养箱20远离温湿度控制调节箱3一侧的底座1上安装有RDF300型PLC控制器18，RDF300型PLC控制器18的输出端通过导线与增压泵8以及加热器2连接，且RDF300型PLC控制器18的输入端通过导线与温度传感器13以及湿度传感器16的输出端连接。

具体使用方式：使用时，打开密封门21或顶盖11，将待培养的昆虫放入昆虫培养器皿17或试管架12上，然后根据昆虫的种类，通过RDF300型PLC控制器18设定昆虫培养箱20内的温度和湿度，然后根据温度传感器13和湿度传感器16反馈的数据信息，当昆虫培养箱20内的温度和湿度较低时，打开加热器2和增压泵8对昆虫培养箱20进行加热加湿，当温度传感器13和湿度传感器16反馈的数据达到适当值时，通过RDF300型PLC控制器18关闭加热器2和增压泵8即可。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
