卷帘机构及卷帘大棚的制作方法

本实用新型涉及大棚种植及大棚建造技术领域，尤其是涉及一种卷帘机构及卷帘大棚。

背景技术：

温室，又称暖房，指有防寒、加温和透光等设施，供冬季培育喜温植物的房间。在不适宜植物生长的季节，能提供生育期和增加产量，多用于低温季节喜温蔬菜、花卉、林木等植物栽培或育苗等。温室的种类多，依不同的屋架材料、采光材料、外形及加温条件等又可分为很多种类，如玻璃温室、塑料聚碳酸脂温室；单栋温室、连栋温室；单屋面温室、双屋面温室；加温温室、不加温温室等。温室结构应密封保温，但又应便于通风降温。

现在对温室进行保温，多数是使用卷帘系统，即通过卷帘机将帘布对大棚的棚顶进行覆盖来保温。

但是，现有的卷帘系统中，在进行对大棚的棚体覆盖时，会由于无法把握轨迹而容易出现没有覆盖到的地方，进而造成温室的保温效果不够。

技术实现要素：

本实用新型的目的在于提供一种卷帘机构及卷帘大棚，以解决现有技术中存在的技术问题。

本实用新型提供了一种卷帘机构，其包括电机、卷帘机、卷帘轴、帘布和导向杆；

所述电机与所述卷帘机连接，带动所述卷帘机转动；

所述卷帘机与所述卷帘轴连接，带动所述卷帘轴转动；

所述帘布卷设在所述卷帘轴上，能够通过所述卷帘轴的转动将所述帘布铺设在大棚顶上或从大棚顶上收起；

所述电机和所述卷帘机设置在所述导向杆上，能够通过所述导向杆来限定所述电机和所述卷帘机的移动轨迹。

进一步的，卷帘机构还包括立柱；

所述立柱的顶端设置有定位孔；

所述导向杆的一端与所述电机和所述卷帘机连接，另一端穿过所述定位孔伸出。

进一步的，所述立柱上设置有两个定位孔；

所述定位孔以所述立柱对称设置。

进一步的，所述导向杆为两根；

两个所述导向杆分别相对穿入两个定位孔内。

进一步的，所述导向杆与所述电机和所述卷帘机连接的一端设置有叉形架；

所述电机和所述卷帘机转动设置在所述叉形架上。

进一步的，所述导向杆连接所述电机和所述卷帘机的一端设置有与大棚外形匹配的弧度。

本实用新型还提供了一种卷帘大棚，其包括大棚棚体和上述的卷帘机构；

所述卷帘机构设置在所述大棚棚体上。

进一步的，所述大棚棚体上还设置有风力发电机。

进一步的，所述大棚棚体上还设置有光伏板。

进一步的，所述大棚棚体内还设置有中央控制器、喷灌系统、补光系统、温控系统、二氧化碳生成系统、自动施肥系统、滴水灌溉系统和照明系统；

所述中央控制器分别与所述喷灌系统、所述补光系统、所述温控系统、所述二氧化碳生成系统、所述自动施肥系统、所述滴水灌溉系统和所述照明系统信号连接；

所述喷灌系统、所述补光系统、所述温控系统、所述二氧化碳生成系统、所述自动施肥系统、所述滴水灌溉系统和所述照明系统均固定设置在所述大棚棚体内。

本实用新型提供的卷帘机构和卷帘大棚，通过导向杆与卷帘机和电机进行连接，利用导向杆的导向作用，使得电机和卷帘机在工作的过程中，移动轨迹进行了固定，进而保证了移动的稳定性，也保证了卷帘机能够将帘布覆盖在整个卷帘大棚的棚顶，进而保证了温室大棚内的温度，实现了保温效果。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型实施例提供的卷帘大棚的结构示意图；

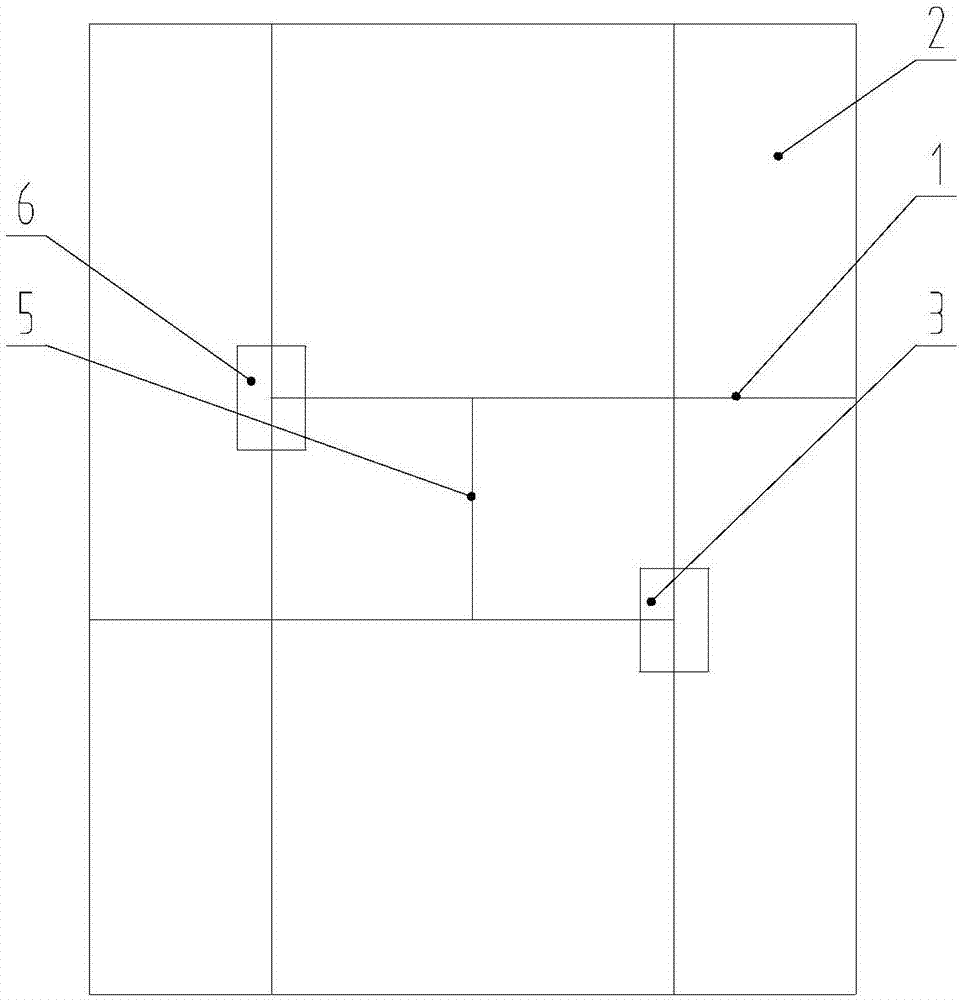

图2为本实用新型实施例提供的卷帘大棚的俯视图；

图3为本实用新型实施例提供的卷帘大棚的左视图；

图4为本实用新型实施例提供的卷帘大棚的导向杆的结构示意图。

附图标记：

1：导向杆；2：大棚棚体；3：电机；4：风力发电机；5：立柱；6：卷帘机；7：定位孔；8：叉形架。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

如附图1-4所示，本实用新型提供了一种卷帘机6构，其包括电机3、卷帘机6、卷帘轴、帘布和导向杆1；所述电机3与所述卷帘机6连接，带动所述卷帘机6转动；所述卷帘机6与所述卷帘轴连接，带动所述卷帘轴转动；所述帘布卷设在所述卷帘轴上，能够通过所述卷帘轴的转动将所述帘布铺设在大棚顶上或从大棚顶上收起；所述电机3和所述卷帘机6设置在所述导向杆1上，能够通过所述导向杆1来限定所述电机3和所述卷帘机6的移动轨迹。

在电机3和卷帘机6带动帘布对大棚的棚顶进行覆盖时，在导向杆1的作用下，能够将电机3和卷帘机6的移动轨迹进行限定，进而保证了帘布能够将整个大棚的顶部都进行覆盖了，而不会由于电机3和卷帘机6跑偏后，造成的帘布铺斜，使得大棚棚体2部分区域未覆盖的情况，进而保证了室内的保温效果。

优选的实施方式为，卷帘机6构还包括立柱5；所述立柱5的顶端设置有定位孔7；所述导向杆1的一端与所述电机3和所述卷帘机6连接，另一端穿过所述定位孔7伸出。

在本实施例中，在大棚的棚体上设置了立柱5，且在立柱5上设置定位孔7，导向杆1穿过定位孔7后，利用定位孔7给导向杆1的移动轨迹进行定位，进而实现对电机3和卷帘机6的移动轨迹的定位。

本实施例中的定位方式结构较为简单，制作方便，成本低廉，实用性高。

需要指出的是，在本实施例中，对导向杆1的移动定位方式是利用立柱5上的定位孔7来进行定位的，但其不仅仅局限于这一种方式，其还可以是其他的方式，如还可以是其他的移动定位方式，如还可以是在大棚的棚顶上设置限位槽等方式来进行移动定位，也就是说，其只要能够通过导向杆1实现对电机3和卷帘机6进行移动轨迹上的限定即可。

在本实施例中，定位孔7的形状为方形，但其不仅仅局限于方形，其也可以是其他的形状，如圆形等，也就是说，其只要能够将导向杆1从定位孔7内穿过，并能够对导向杆1起到移动限位的作用即可。

优选的实施方式为，所述立柱5上设置有两个定位孔7；所述定位孔7以所述立柱5对称设置，所述导向杆1为两根；两个所述导向杆1分别相对穿入两个定位孔7内。

在本实施例中，立柱5上的定位孔7为两个，且在立柱5上对称设置。这样的设置，能够在大棚的左右两侧，即向阳面和背阳面均设置电机3和卷帘机6，且利用两个导向杆1将向阳面和背阳面的电机3和卷帘机6均进行移动限位，进而能够利用一个立柱5实现两套卷帘系统的移动限位，极大的节约了资源。

当只需要对向阳面进行覆盖帘布时，也可以是将相邻的卷帘系统的电机3和卷帘机6通过导向杆1设置在同一个立柱5的两个不同定位孔7内。

优选的实施方式为，所述导向杆1与所述电机3和所述卷帘机6连接的一端设置有叉形架8；所述电机3和所述卷帘机6转动设置在所述叉形架8上。

通过叉形架8的设置，能够使得电机3和卷帘机6的两端均与导向杆1进行连接，进而保证了导向杆1与电机3以及卷帘机6之间的连接稳定性。

优选的实施方式为，所述导向杆1连接所述电机3和所述卷帘机6的一端设置有与大棚外形匹配的弧度。

将导向杆1设置一个与大棚的外形相匹配的弧度，能够使得帘布将大棚进行覆盖后，导向杆1与大棚贴合，不会向上翘起，进而保证了导向杆1的稳定性。

本实用新型还提供了一种卷帘大棚，其包括大棚棚体2和上述的卷帘机6构；卷帘机6构设置在大棚棚体2上。

在本实施例中，大棚棚体2上还设置有风力发电机4。

将风力发电机4与大棚棚体2上的立柱5结合在一起，即将风力发电机4设置在立柱5上，既能够充分利用空间，又能够利用风力发电给卷帘机6和电机3提供电力，节约了资源。

优选的实施方式为，所述大棚棚体2上还设置有光伏板。

在大棚棚体2的棚顶上设置光伏板，通过光伏板吸收太阳光能来进行发电，同样能够充分利用空间，且利用太阳能给卷帘机6和电机3提供电力，节约了资源。

优选的实施方式为，所述大棚棚体2内还设置有中央控制器、喷灌系统、补光系统、温控系统、二氧化碳生成系统、自动施肥系统、滴水灌溉系统和照明系统；所述中央控制器分别与所述喷灌系统、所述补光系统、所述温控系统、所述二氧化碳生成系统、所述自动施肥系统、所述滴水灌溉系统和所述照明系统信号连接；所述喷灌系统、所述补光系统、所述温控系统、所述二氧化碳生成系统、所述自动施肥系统、所述滴水灌溉系统和所述照明系统均固定设置在所述大棚棚体2内。

在温室大棚内设置多个控制系统，能够多温室大棚内的植物进行多方面的控制调节。

在温室大棚内设置喷灌系统，能够在需要给植物进行灌溉或喷药时，用喷灌系统来进行灌溉或喷药。

在温室大棚内设置补光系统，在温室大棚内的植物光照不足时，可以通过补光系统进行补光，进而保证光照时间和光照强度。

在温室大棚内设置温控系统，可以根据温室大棚内的植物的需要来调节控制温室大棚内的温度，进而保证植物不会由于高温或低温而降低产量。

在温室大棚内设置二氧化碳生成系统，能够保证植物的二氧化碳供给量，进而保证植物的呼吸系统。

在温室大棚内设置自动施肥系统，当植物处于不同生长期时，可以通过中央控制器来控制自动施肥系统对植物进行施肥，进而来补充温室大棚内的植物的肥力。

由于使用喷灌系统来对植物进行浇水的浇水量会较小，在本实施例中还在温室大棚内设置了滴水灌溉系统，当传感器监测到土壤湿度下降至设置值时，中央控制器可以通过滴水灌溉系统来对植物补充水分。

在温室大棚内设置照明系统，便于在夜晚的时候对温室大棚进行各种作业。

在温室大棚内设置有二氧化碳发生系统，当温室内二氧化碳浓度过低时，温室大棚内二氧化碳传感器将数据传输给中央控制器，中央控制器控制在温室大棚内的二氧化碳发生器产生二氧化碳，提高温室大棚内的二氧化碳浓度。

臭氧系统主要由臭氧发生系统、臭氧气源系统、冷却水系统、臭氧投加系统、尾气破坏系统、系统控制等组成。

在本实施例中，温室大棚内设置臭氧系统主要是为了对温室大棚内的灌溉用水进行净化，因此，本实施例的臭氧系统所用的是主要元件是一个简单的臭氧发生器即可。

温室大棚内的各个控制系统均与中央控制器进行信号连接，进而可以通过中央控制器来对各个控制系统进行控制。

在本实施例中，中央控制器包括显示器、数据处理器、控制器和多个传感器。

在本实施例中，传感器包括空气温度传感器、空气湿度传感器、土壤温度传感器、土壤湿度传感器、光照亮度传感器、二氧化碳含量传感器等。

当各传感器监测到的数据传递给数据处理器，数据处理器再通过显示器来显示，再经过监控人员的判断后，通过操作数据处理器来控制相应的各种控制系统来对温室大棚内的各种参数进行调节。

中央控制器还可以通过对数据处理器中各个参数进行限定，当传感器传过来的各种状态参数后，其在数据处理器的数据范围内时，数据处理器不进行控制操作，当其大于或小于数据处理器设定的数据范围时，通过数据处理器对温室大棚内的各个控制系统进行相应的控制操作。

需要指出的是，传感器可设置多个监测点，取平均值以提高检测精度，更好的为植物提供生长环境。

在本实施例中，中央控制器可以是很多的形式，如可以是台式的电脑、笔记本电脑等固定终端进行控制，也可以是使用手机或ipad等移动终端进行控制。

需要指出的是，当中央控制器为固定终端时，其放置的位置也不局限于温室大棚内，其还可以是对温室大棚进行远程操作，即通过以太网来进行控制。

还需要指出的是，中央控制器可以通过互联网由不同PC机和移动终端如手机等进行连接，只要用户登录管理员权限即可进行控制，极大的方便了对温室大棚内环境的远程调控。

还需要指出的是，在本实用新型中的温室大棚内外设置了上述的各种控制系统，但其不仅仅局限于上述的几种控制系统，其还可以设置有其他的控制系统，如还可以设置轴流风机、电增温设备、配电系统、卷被系统、移动苗床、移动喷灌机等，其只要能够对温室大棚内的各种环境参数进行调节控制即可。

还可以在温室大棚内或中央控制器上设置报警系统，当温室大棚内的任意参数不达标时，可以通过报警系统进行提醒。

报警系统的形式多样，可以是声音报警，可以是光线报警，还可以是声光结合的声光报警。

本实用新型提供的卷帘机6构和卷帘大棚，通过导向杆1与卷帘机6和电机3进行连接，利用导向杆1的导向作用，使得电机3和卷帘机6在工作的过程中，移动轨迹进行了固定，进而保证了移动的稳定性，也保证了卷帘机6能够将帘布覆盖在整个卷帘大棚的棚顶，进而保证了温室大棚内的温度，实现了保温效果。
