种子消毒盒的制作方法

本实用新型属于种子处理技术领域，具体涉及一种种子消毒盒。

背景技术：

为了更好地研究植物的遗传改良，在无菌播种前，对保存的植物种子进行合理的消毒有重要意义。但由于植物种子大小、数量、性状差异较大，无法用统一的仪器进行消毒。拟南芥、烟草、草莓这些植物在基因功能研究中，其种子较小，种子消毒更非易事。现在常规种子消毒方法仍停留在用小离心管与1000微升的移液枪配合，但由于小离心管空间有限无法高效消毒，1000微升的移液枪过大不便操作，在吸入打出液体时易造成液体对流，使小离心管内种子漏出，该方法在处理大量小种子时费时费力。基于该现状，拟设计新型的种子消毒盒。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种种子消毒盒。

本实用新型通过以下技术方案来实现上述目的：

种子消毒盒，包括透明盒体，所述盒体内设置有多个用于隔离不同种类消毒液的液体隔离板和一个用于放置种子的种子放置板；不同种类的消毒液分别设置在所述液体隔离板的两侧，所述透明盒体的一侧设置有多个用于放入和拉出所述液体隔离板的开口，所述种子放置板中部设置有通孔，所述通孔处设置有双层纱布，种子放置在所述双层纱布之间，所述种子放置板的边缘处连接有两根伸缩杆的一端，两根所述伸缩杆的另一端分别连接有把手的两端，所述伸缩杆与所述种子放置板垂直。

具体地，所述种子放置板上还设置有固定框，一层纱布通过一个所述固定框与所述种子放置板的一个面贴紧固定。

进一步地，所述固定框与所述种子放置板通过多个螺钉连接。

具体地，所述透明盒体内部侧壁设置有多组滑槽，每组滑槽包括2个槽口相对设置的单个滑槽，一个所述液体隔离板安装在一组滑槽内，并可自由滑动。

本实用新型的有益效果在于：

本实用新型种子消毒盒，不论植物种子大小、数量、性状差异等因素，均可将种子放置在双层纱布之间，然后进行消毒；在进行消毒时候，独特的液体隔离板设置，可以隔离出不同种类的消毒区域进行消毒，可以批量的处理种子，节约了时间和人力，具备推广使用的价值。

附图说明

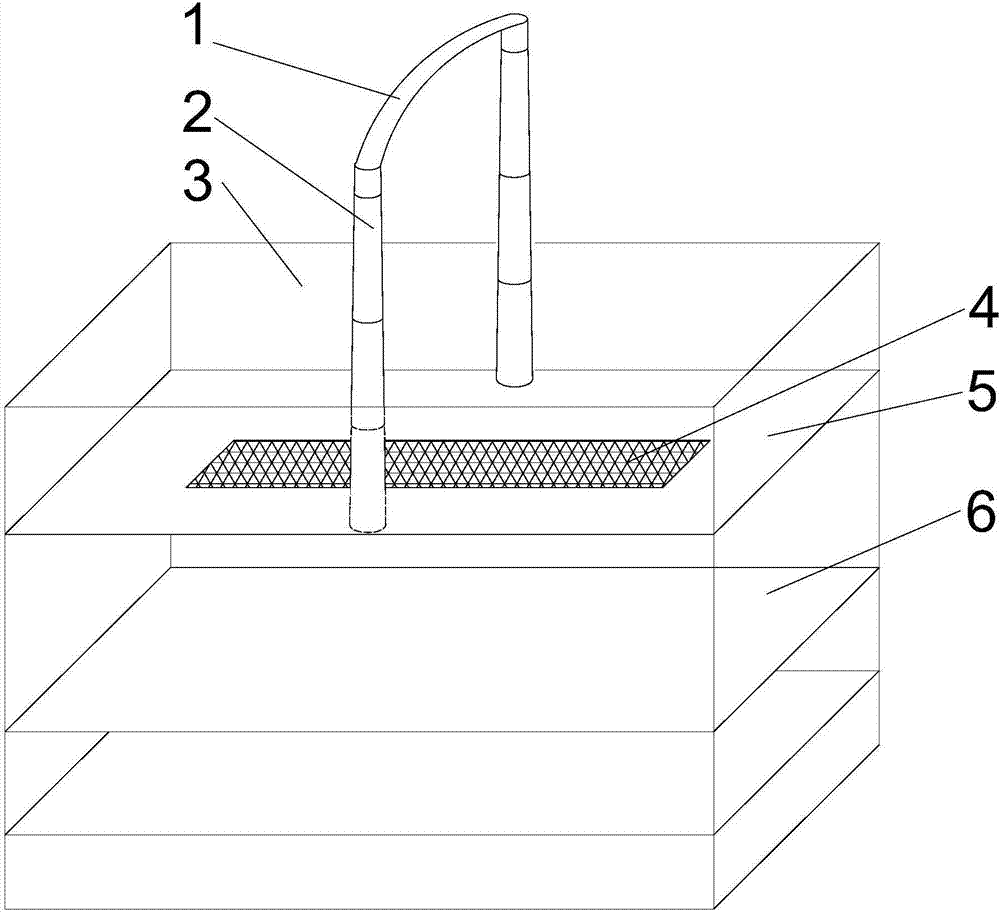

图1是本实用新型的结构示意图；

图2是本实用新型中滑槽的结构示意图；

图3是本实用新型中纱布的安装结构示意图。

图中：1-把手，2-伸缩杆，3-透明盒体，4-双层纱布，5-种子放置板，6-液体隔离板，7-固定框，8-螺钉，9-滑槽。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1、图2和图3所示，种子消毒盒，包括透明盒体3，盒体内设置有多个用于隔离不同种类消毒液的液体隔离板6和一个用于放置种子的种子放置板5；不同种类的消毒液分别设置在液体隔离板6的两侧，透明盒体3的一侧设置有多个用于放入和拉出液体隔离板6的开口，种子放置板5中部设置有通孔，通孔处设置有双层纱布4，种子放置在双层纱布4之间，种子放置板5的边缘处连接有两根伸缩杆2的一端，两根伸缩杆2的另一端分别连接有把手1的两端，伸缩杆2与种子放置板5垂直。

具体地，种子放置板5上还设置有固定框7，一层纱布通过一个固定框7与种子放置板5的一个面贴紧固定。

进一步地，固定框7与种子放置板5通过多个螺钉8连接。

具体地，透明盒体3内部侧壁设置有多组滑槽9，每组滑槽9包括2个槽口相对设置的单个滑槽9，一个液体隔离板6安装在一组滑槽9内，并可自由滑动。

本实用新型工作时候，需要先将一个固定框7上的螺钉8全部旋下，然后再放入种子在固定的第一层纱布上，再盖上第二层纱布，再用一个固定框7压住第一层纱布的边缘部，通过螺钉8进行固定；然后从上至下通过把手1把把种子放置板5往下推，想要进一步往下推时候则需要拉伸伸缩杆2；需要涉及到种子进行不同种类的消毒液进行消毒的，则需要拉进拉出液体隔离板6，使得液体隔离板6在每组滑槽9内滑动。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其效物界定。
