一种园林苗圃种植用开沟整地装置的制作方法

本实用新型涉及农业技术领域，具体为一种园林苗圃种植用开沟整地装置。

背景技术：

我国苗木行业自改革开放以来就得到快速发展，产业迎来井喷式发展，各地苗圃如雨后春笋般涌现。现如今园林苗圃种植越来越火热，在苗木种植前，需要进行开沟整地，但园林苗圃种植用开沟整地装置，不同的苗木所需的开沟的深度不同，但传统的犁具所开沟的深度是固定不变的，难以调节开沟深度，适用性不强，因此需要改进。

技术实现要素：

本实用新型的目的在于提供一种园林苗圃种植用开沟整地装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种园林苗圃种植用开沟整地装置，包括犁具本体，所述犁具本体包括横梁，所述横梁的下端焊接有犁铧，所述横梁的右端开设有凹槽，且凹槽的前后两侧横梁的基体上开设有插接孔，且插接孔内部插接有圆柱体，所述圆柱体的右端焊接有连接头，所述连接头的右端的前后两侧均开设有销钉孔，所述横梁的左侧上端固定焊接有竖板，所述竖板的顶端左侧焊接有横板，所述横板的中部竖直安装有螺纹杆，所述螺纹杆的下端设有轴承，且螺纹杆的下端和轴承的内端上端固定焊接，所述轴承的外环下端通过连接杆焊接有安装板，所述安装板的下端通过安装架安装有滚轮。

优选的，所述安装板的左右两侧的上端均焊接有伸缩杆，所述伸缩杆的上端与横板的下端固定焊接。

优选的，所述圆柱体的前后两端位于插接孔的外侧，且圆柱体的前后两端的外壁均设有外螺纹，且圆柱体的前后两端均安装有螺帽。

优选的，所述螺纹杆的上端焊接有手拧杆。

优选的，所述手拧杆的外壁设有橡胶层。

与现有技术相比，本实用新型的有益效果是：该园林苗圃种植用开沟整地装置，操作简单，方便调节开沟深度，具有很强的适用性，适合大规模推广。

附图说明

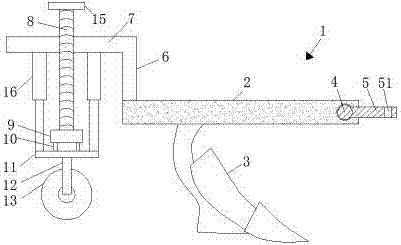

图1为本实用新型结构主视切面图；

图2为本实用新型横梁俯视图。

图中：1犁具本体、2横梁、21凹槽、22插接孔、3犁铧、4圆柱体、41外螺纹、5连接头、51销钉孔、3竖板、7横板、8螺纹杆、9轴承、10连接杆、11安装板、12安装架、13滚轮、14螺帽、15手拧杆、16伸缩杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种园林苗圃种植用开沟整地装置，包括犁具本体1，所述犁具本体1包括横梁2，所述横梁2的下端焊接有犁铧3，所述横梁2的右端开设有凹槽21，且凹槽21的前后两侧横梁2的基体上开设有插接孔22，且插接孔22内部插接有圆柱体4，所述圆柱体4的右端焊接有连接头5，所述连接头5的右端的前后两侧均开设有销钉孔51，所述横梁2的左侧上端固定焊接有竖板6，所述竖板6的顶端左侧焊接有横板7，所述横板7的中部竖直安装有螺纹杆8，所述螺纹杆8的下端设有轴承9，且螺纹杆8的下端和轴承9的内端上端固定焊接，所述轴承9的外环下端通过连接杆10焊接有安装板11，所述安装板11的下端通过安装架12安装有滚轮13。

具体地，所述安装板11的左右两侧的上端均焊接有伸缩杆16，所述伸缩杆16的上端与横板7的下端固定焊接。在扭转螺纹杆8时，防止安装板11发生旋转。

具体地，所述圆柱体4的前后两端位于插接孔22的外侧，且圆柱体4的前后两端的外壁均设有外螺纹41，且圆柱体4的前后两端均安装有螺帽14。对圆柱体4进行限位。

具体地，所述螺纹杆8的上端焊接有手拧杆15。方便操作员通过手拧杆15扭转螺纹杆8。

具体地，所述手拧杆15的外壁设有橡胶层。橡胶层的弹性作用对操作员的手部进行保护。

该园林苗圃种植用开沟整地装置，使用时，将连接头5插入拖拉机的连接槽中，将连接头5的销钉孔51与拖拉机的连接槽的销钉孔对齐，然后通过插入销钉，通过拖拉机拉动犁具本体1进行开沟整地，需要调节开沟深度时：向上扭转螺纹杆8，此时横板7向下运动，带动横梁2和犁铧3向下运动，加深开沟深度；向下扭转螺纹杆8，此时横板7向上运动，带动横梁2和犁铧3向上运动，减小开沟深度。操作简单，方便调节开沟深度，具有很强的适用性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
