一种树木种植用浇灌装置的制作方法

本实用新型属于树木浇灌技术领域，具体涉及一种树木种植用浇灌装置。

背景技术：

树木在种植时以及种植过后都需要定期的对其进行水分补给，现有的浇灌一般就是普通的对树木根部进行浇灌，刚种植的土壤较为蓬松，其吸收能力强，可以快速对水分进行吸收以供树木使用，而对于种植一端时间后，土壤较为紧密时水分不那么容易吸收，甚至会流失降低水分利用，影响树木的正常生长。为此，我们提出一种树木种植用浇灌装置，以解决上述背景技术中提到的问题。

技术实现要素：

本实用新型的目的在于提供一种树木种植用浇灌装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种树木种植用浇灌装置，包括装置本体，所述装置本体的内部设有水箱，所述装置本体的内部安装有水压泵，所述水压泵通过水管分别连接有水箱和出水软管，所述出水软管的出水端连接有钢性水管，所述钢性水管的外侧设有开关阀，所述钢性水管的下端连通设置有钻地管，所述钻地管的外侧设有出水孔，所述钻地管的下端设有钻地头。

优选的，所述水箱的上端设有进水口，且所述装置本体的侧面设有挂钩。

优选的，所述装置本体的下端设有滚轮，且所述滚轮设置在装置本体的下端四个拐角处。

优选的，所述装置本体的侧面设有推杆。

优选的，所述钢性水管的侧面设有旋转把手，且所述旋转把手的外侧套接有泡沫棉。

优选的，所述出水孔至少设有三组，且所述出水孔均匀分布在钻地管的外侧。

优选的，所述钻地头的侧面设有螺旋齿。

优选的，所述出水软管与钢性水管采用螺接的方式连接。

本实用新型的技术效果和优点：该树木种植用浇灌装置，通过在钢性水管的下端设有钻地管并在钻地管的下端设有钻地头，该组合结构可以在树木的根部周围进行打孔，并将水分注入到孔内，避免水分流失，通过设置水压泵和开关阀，该组合结构可以快速的浇灌且控制方便，螺旋齿便于打孔，本实用新型结构简单，水分利用率高，使用安全方便。

附图说明

图1为本实用新型的结构示意图；

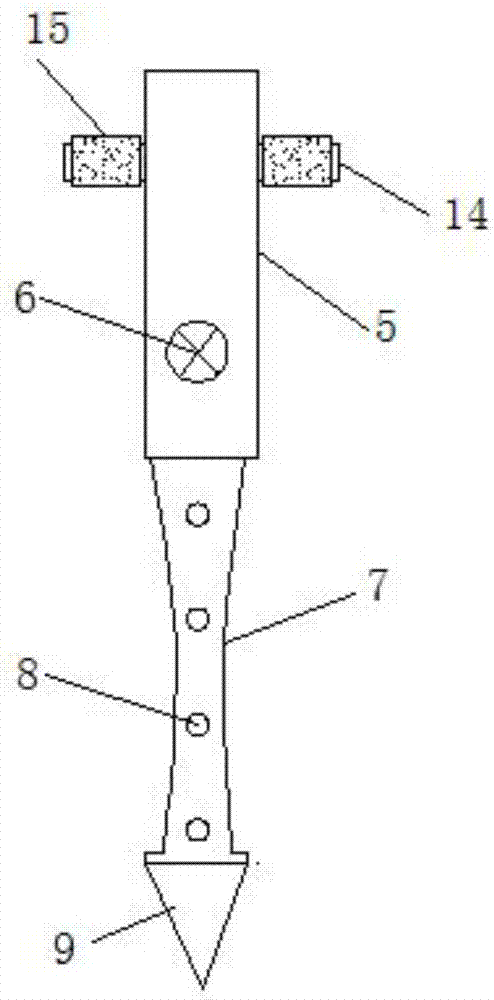

图2为本实用新型的钢性水管的结构示意图；

图3为本实用新型的钻地头的结构示意图。

图中：1装置本体、2水箱、3水压泵、4出水软管、5钢性水管、6开关阀、7钻地管、8出水孔、9钻地头、10进水口、11挂钩、12滚轮、13推杆、14旋转把手、15泡沫棉、16螺旋齿。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供的一种技术方案：一种树木种植用浇灌装置，包括装置本体1，所述装置本体1的内部设有水箱2，所述装置本体1的内部安装有水压泵3，所述水压泵3通过水管分别连接有水箱2和出水软管4，所述出水软管4的出水端连接有钢性水管5，所述钢性水管5的外侧设有开关阀6，所述钢性水管5的下端连通设置有钻地管7，所述钻地管7的外侧设有出水孔8，所述钻地管7的下端设有钻地头9。

进一步的，所述水箱2的上端设有进水口10，且所述装置本体1的侧面设有挂钩11，用于水箱2的加水，且便于出水软管4的摆放。

进一步的，所述装置本体1的下端设有滚轮12，且所述滚轮12设置在装置本体1的下端四个拐角处，便于装置本体1的移动。

进一步的，所述装置本体1的侧面设有推杆13，用于装置本体1的推动。

进一步的，所述钢性水管5的侧面设有旋转把手14，且所述旋转把手14的外侧套接有泡沫棉15，便于钻地管7的钻孔，且使用更加舒适。

进一步的，所述出水孔8至少设有三组，且所述出水孔8均匀分布在钻地管7的外侧，可以均匀的对钻地管7周围的土壤进行浇灌。

进一步的，所述钻地头9的侧面设有螺旋齿16，便于土壤的钻孔。

进一步的，所述出水软管4与钢性水管5采用螺接的方式连接，便于出水软管4和钢性水管5的拆装。

该树木种植用浇灌装置，通过在钢性水管5的下端设有钻地管7并在钻地管7的下端设有钻地头9，该组合结构可以在树木的根部周围进行打孔，并将水分注入到孔内，避免水分流失，通过设置水压泵3和开关阀6，该组合结构可以快速的浇灌且控制方便，螺旋齿16便于打孔，本实用新型结构简单，水分利用率高，使用安全方便。

最后应说明的是：以上所述为本实用新型的优选实施例，不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均包含在本实用新型的保护范围之内。
