一种花盆自动浇水器的制作方法

本实用新型涉及一种日常生活用品，具体涉及一种花盆自动浇水器。

背景技术：

现有的家用自动浇花器，可以对多个花盆进行浇水操作，但在使用过程中，浇花的水管路总是零散的布置，因此在收集与布置过程中如果操作不当会使水管路容易弯折影响花卉的浇水。

技术实现要素：

本实用新型的目的是针对现有技术中存在的不足，提供一种使用方便，便于对水管路进行有效收集并可抑制弯折的花盆自动浇水器。

为实现上述目的本实用新型采用的技术方案是：

一种花盆自动浇水器，包括：

防护外壳，其包括底座和嵌合在底座上的防护罩；

水箱，固定地设在底座上，整体呈圆柱状，顶部设有进水口，内部设有潜水泵，所述潜水泵的出水口延伸至水箱外部；

分水器，设有多个出水和一个进水口，其进水口与潜水泵的出水口连通；

水管路便捷收集装置，数量与分水器出水口数量匹配，其包括夹持矫正盘和缠绕在夹持矫正盘上的引流管；所述夹持矫正盘轴心处设有水室，水室与分水器出水口端连通，所述引流管一端与水室连通；以及

控制器，设在底座上并与潜水泵电连接；

进一步，所述夹持矫正盘包括套筒、环形固定板和环形活动板；所述环形固定板固定地设在套筒一端，所述环形活动板与套筒另一端螺纹配合，套筒两端封堵形成水室，引流管夹持在环形固定板和环形活动板之间并在套筒外圆周上与水室连通。

进一步，所述引流管另一端设有固定装置和旋塞阀。

进一步，所述固定装置为弹性夹。

本实用新型的有益效果是：

本实用新型可利用水管路便捷收集装置实现管路的缠绕收集，同时利用环形活动板与套筒另一端螺纹配合的特点可实现对引流管的压覆固定，这样可有效抑制引流管在收集后出现弯折而影响管路的流通，同时还可矫正受损的引流管；在布置引流管时可以合理的选择使用长度，便于引流管的管理，增加了使用的方便性。

附图说明

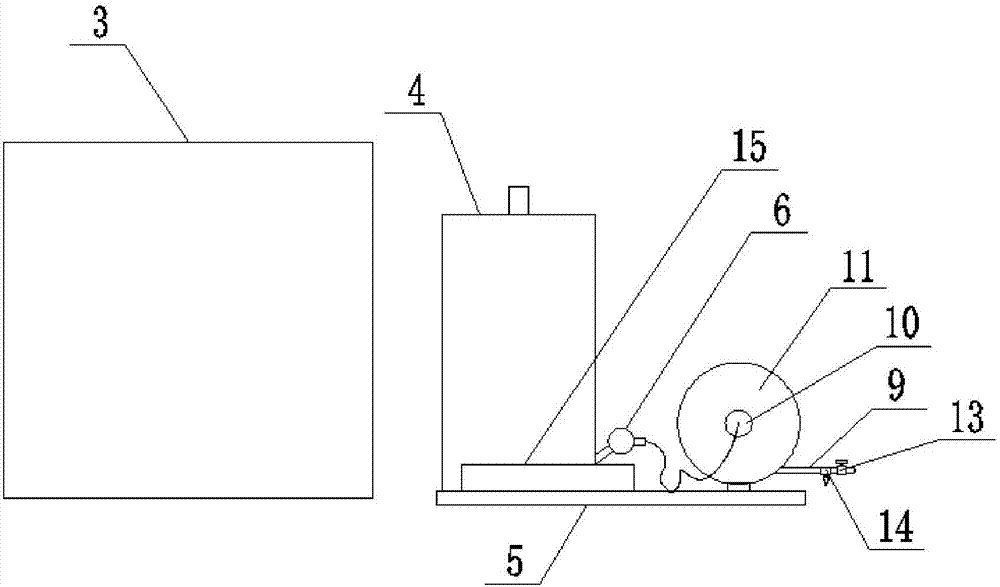

图1为本实用新型的结构示意图；

图2为本实用新型的正视结构示意图。

其中：1-防护外壳；2-底座；3-防护罩；4-水箱；5-潜水泵；6-分水器；7-水管路便捷收集装置；8-夹持矫正盘；9-引流管；10-套筒；11-环形固定板；12-环形活动板；13-固定装置；14-旋塞阀；15-控制器。

具体实施方式

以下结合附图对本实用新型优选实施例进行说明：

如图1和2所示，一种花盆自动浇水器，包括：防护外壳1、水箱4、分水器6、水管路便捷收集装置7和控制器15；

其中：防护外壳1，其包括底座2和嵌合在底座2上的防护罩3；底座2用于支撑和固定，防护罩3用于对防护外壳1内部构件进行防护，使用时完全拆卸掉；

水箱4，固定地设在底座2上，整体呈圆柱状，顶部设有进水口，内部设有潜水泵5，所述潜水泵5的出水口延伸至水箱4外部；

分水器6，设有多个出水和一个进水口，其进水口与潜水泵5的出水口连通；分水器6的设置数量优选五个；分水器6用于对水箱4内的水进行分流；

水管路便捷收集装置7，数量与分水器6出水口数量匹配，可同样设置五个，其包括夹持矫正盘8和缠绕在夹持矫正盘8上的引流管9；所述夹持矫正盘8轴心处设有水室，水室与分水器6出水口端利用软管连通，所述引流管9一端与水室连通；在底座2上设有用于固定水管路便捷收集装置7的支撑座，水管路便捷收集装置7使用时可从支撑座上取下；

夹持矫正盘8包括套筒10、环形固定板11和环形活动板12；所述环形固定板11固定地设在套筒10一端，所述环形活动板12与套筒另一端螺纹配合，套筒10两端封堵形成水室，引流管9夹持在环形固定板11和环形活动板12之间并在套筒10外圆周上与水室连通；环形活动板12与套筒另一端螺纹配合可实现沿套筒10的轴向移动，这样可实现相对环形固定板11的靠近与远离操作，靠近时可压覆引流管9，实现引流管9的固定和矫正，可抑制变形；

控制器15，设在底座2上并与潜水泵5电连接；控制器15可进行定时启动操作，实现潜水泵5的定时启动和关闭，潜水泵5启闭时间控制可通过控制器15进行调节；

引流管9另一端设有固定装置13和旋塞阀14；固定装置13为弹性夹，可利用弹性夹夹持在花盆上实现引流管9端部的固定，旋塞阀14用于控制引流管9的启闭操作。

本实用新型在使用时：可取下防护罩3放置他处，然后取下水管路便捷收集装置7，旋松环形活动板12，将缠绕的引流管9取下并选取合适长度，旋紧环形活动板12，将引流管9夹紧固定，利用弹性夹与花盆固定，打开旋塞阀14，未使用的水管路便捷收集装置7应使旋塞阀14处于关闭状态；此时可利用控制器15调节潜水泵5的启动时间和关闭时间，例如设置七天后启动潜水泵5，启动时间十五分钟，这样方便出差人员或家里无人照看花卉时的使用；到预定时间后控制器15控制潜水泵5启动，潜水泵5将水箱内的水供给分水器6，分水器6将水分给各个水管路便捷收集装置7，利用水室进行缓存和转换，最后通过引流管9导入花盆内；在使用完毕后可将引流管9缠绕到套筒10上，利用环形固定板11和环形活动板12夹持引流管9实现管路的固定、矫正和防护作用；在本实用新型中控制器15的供电电源可以采用蓄电池、亦可采用家用电源。
