一种林业用树苗扶正雨水收集装置的制作方法

本实用新型涉及一种林业工具，具体是一种林业用树苗扶正雨水收集装置。

背景技术：

在进行林业种植时，由于树苗枝干较细，刚种植后的树苗需要相应的支撑装置，将树苗固定，避免受大风影响而使枝干折断，通常人们是利用木条搭接成支架，绑定在树苗的外侧，但是这种方式安装困难，使用一段时间后拆卸困难，也不能够再次被利用，增加了消耗；对于树苗的养护，需要及时浇水，保证树苗的正常生长，对于树苗浇水往往无法准确，浇水频率较多，需要较大的劳动量，不利于林业种植。

技术实现要素：

本实用新型的目的在于提供一种林业用树苗扶正雨水收集装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种林业用树苗扶正雨水收集装置，包括支撑罩、雨水收集斗、水箱和底座；所述水箱固定安装在底座上，支撑罩竖直固定在水箱的顶部，支撑罩的横截面为半圆形，通过两个支撑罩将树苗包裹在内部，在支撑罩的侧壁上开设有水平的绑定槽绑定槽；在所述支撑罩的顶部固定有雨水收集斗，雨水收集斗为漏斗状结构，雨水收集斗内的底部连通有下水管，下水管的下端与水箱内连通；所述底座上设置有水槽，水槽的开口朝上，在水槽内放置有浮块；在浮块的顶部连接有牵引线，牵引线穿入到水箱内，依次绕过有第一导轮和第二导轮；所述第二导轮的正下方的牵引线上连接有控制块，控制块竖直设置，在控制块的左右两侧分别设置有左限位块和右限位块，左限位块上安装有滑轮，滑轮与控制块接触，使控制块挤压在支撑罩右限位块上，控制块在左限位块、右限位块之间上下滑动；控制块的下端也连接有牵引线，其上绕有相同的第一导轮和第二导轮，并且其连接在浮块的下端；所述控制块内开设有水平的连通孔，连通孔位于控制块的下端，在连通孔对应的右限位块上连通有出水管，出水管的下端通入到底座的底部，在底座的底部内设置有一层海绵，出水管通入到海绵内。

进一步的：所述支撑罩的材质为塑料。

进一步的：所述绑定槽绑定槽至少设置有三个，通过绳子将两个相互扣合的支撑罩绑在一起。

进一步的：所述第一导轮与第二导轮水平平齐位于水箱的顶部，第一导轮位于左侧。

进一步的：所述连通孔与出水管连通的位置，此时浮块位于最下端。

与现有技术相比，本实用新型的有益效果是：本实用新型通过设置的雨水收集斗收集较多的雨水，并且储存在水箱内，在外界空气干燥时能够及时将水箱内的水排出，供树苗生长需要，不需要人工控制水箱内的水流出，实现自然控制，减轻林业维护人员的劳动强度，减少频繁浇水，使水在地面上向下，减少水分的蒸发量，保证树苗生长环境；支撑罩将树苗枝干固定，并且通过底座固定在地面上，使树苗不易受风力而折断，保护树苗安全生长，提高树苗的成活率。

附图说明

图1为一种林业用树苗扶正雨水收集装置的结构示意图。

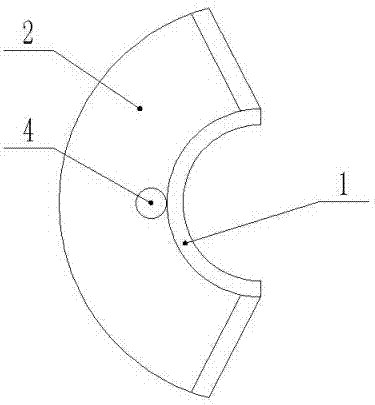

图2为一种林业用树苗扶正雨水收集装置中雨水收集斗的俯视结构示意图。

图3为图1中A的放大结构示意图。

图中：1-支撑罩，2-雨水收集斗，3-水箱，4-下水管，5-底座，6-水槽，7-浮块，8-第一导轮，9-第二导轮，10-牵引线，11-控制块，12-左限位块，13-右限位块，14-出水管，15-连通孔，16-滑轮，17-海绵，18-绑定槽。

具体实施方式

请参阅图，本实用新型实施例中，一种林业用树苗扶正雨水收集装置，包括支撑罩1、雨水收集斗2、水箱3和底座5；所述水箱3固定安装在底座5上，支撑罩1竖直固定在水箱3的顶部，支撑罩1的横截面为半圆形，支撑罩1的材质为塑料，通过两个支撑罩1能够将树苗包裹在内部，将树苗固定，在支撑罩1的侧壁上开设有水平的绑定槽绑定槽18，绑定槽绑定槽18至少设置有三个，通过绳子将两个相互扣合的支撑罩1绑在一起，避免绳子打滑脱落；在所述支撑罩1的顶部固定有雨水收集斗2，雨水收集斗2为漏斗状结构，雨水收集斗2内的底部连通有下水管4，下水管4的下端与水箱3内连通，在雨天时能够收集雨水，并且存储在水箱3内。

所述底座5上设置有水槽6，水槽6的开口朝上，用于收集水源，在水槽6内放置 有浮块7，有水时浮块7悬浮在水面上；在浮块7的顶部连接有牵引线10，牵引线10穿入到水箱3内，依次绕过有第一导轮8和第二导轮9，第一导轮8与第二导轮9水平平齐位于水箱3的顶部，第一导轮8位于左侧，将牵引线10引入到水箱3内；所述第二导轮9的正下方的牵引线10上连接有控制块11，控制块11竖直设置，在控制块11的左右两侧分别设置有左限位块12和右限位块13，左限位块12上安装有滑轮16，滑轮16与控制块11接触，使控制块11挤压在支撑罩右限位块13上，保证控制块11与右限位块13之间密封，控制块11在左限位块12、右限位块13之间上下滑动；控制块11的下端也连接有牵引线10，其上绕有相同功能的第一导轮8和第二导轮9，并且其连接在浮块7的下端，使浮块7上下移动时水箱3内的控制块11也能够上下移动；当下雨时，水槽6内收集雨水，浮块7向上浮动，此时控制块11向下移动，当水槽6内的水在外界蒸发后，水面下移，浮块7向下，此时控制块11向上。

所述控制块11内开设有水平的连通孔15，连通孔15位于控制块11的下端，在连通孔15对应的右限位块13上连通有出水管14，出水管14的下端通入到底座5的底部，在底座5的底部内设置有一层海绵17，出水管14通入到海绵17内，使海绵17湿润，从而将水均匀的分散到树苗下方的土中；控制块11向上移动，移动一定距离后连通孔15与出水管14连通，水箱3内的水通过出水管14流出，连通孔15与出水管14连通的位置，此时浮块7位于最下端，水槽6内的水最少。

使用时，将支撑罩1包裹在树苗的外侧，底座5位于地面上，两个支撑罩1通过绳子绑定在一起，从而将树苗固定住，其高度可以根据需要设置不同的高度；下雨时，通过雨水收集斗2收集雨水，使雨水存储在水箱3内，同时水槽6内也收集有雨水，此时浮块7上浮，控制块11位于下端，水箱3内的雨水不会流出；当外界长时间未下雨时，水槽6内的水流失，浮块7下移，拉动控制块11上下移动，使连通孔15与出水管14连通，水箱3内的水通过出水管14流出，在海绵17内均匀的分布到下方的图层中，使树苗根部的土壤湿润，保证树苗的正常生长，减少浇水次数。本实用新型通过设置的雨水收集斗收集较多的雨水，并且储存在水箱内，在外界空气干燥时能够及时将水箱内的水排出，供树苗生长需要，不需要人工控制水箱内的水流出，实现自然控制，减轻林业维护人员的劳动强度，减少频繁浇水，使水在地面上向下，减少水分的蒸发量，保证树苗生长环境；支撑罩将树苗枝干固定，并且通过底座固定在地面上，使树苗不易受风力而折断，保护树苗安全生长，提高树苗的成活率。
