一种山体喷种草坪机的制作方法

本实用新型涉及草坪机设备技术领域，具体为一种山体喷种草坪机。

背景技术：

随着人类生产行业的不断的发展，环境也在人类的生产中操刀破坏，大面积的山体因为林地的过度砍伐，发生泥石流等塌方，给人类造成危害，因此人类意识到环境的重要开始给山体恢复绿茂，随着科技的发展，山体喷种草坪机有了很大程度的发展，它的发展给人们在对山体绿化种植时带来了很大的便利，其种类和数量也正在与日俱增。目前市场上的山体喷种草坪机虽然种类和数量非常多，但是大多数的山体喷种草坪机不能根据山体的地形来调节机体，并且植物种植都需要疏松的土质，而一般的草坪机并不具备松土功能，甚至不能根据播种面积需求来调节喷种杆，因此市面上迫切需要能改进山体喷种草坪机结构的技术，来完善此设备。

技术实现要素：

本实用新型的目的在于提供一种山体喷种草坪机，以解决上述背景技术提出的目前市场上的山体喷种草坪机不能根据山体的地形来调节机体，并且植物种植都需要疏松的土质，而一般的草坪机并不具备松土功能，甚至不能根据播种面积需求来调节喷种杆的问题。

为实现上述目的，本实用新型提供如下技术方案：一种山体喷种草坪机，包括机体、电机、齿轮、挡板、延伸杆、电动滑块、进料口和旋转轴，所述机体的一侧安装有电动万向轮，且电动万向轮的一侧设置有抚平板，所述电机安置在机体的内部一侧，且电机的一端设置有链条，所述链条的一端安装有齿轮，且齿轮的一侧上方安装有弹簧，所述挡板连接在机体的一端，且机体的内部一侧设置有滚轮仓，所述滚轮仓的一端连接有皮带，且滚轮仓的下端一侧设置有喷种杆，所述延伸杆连接在喷种杆的内部一端，且喷种杆的一侧下方穿插有螺栓，所述电动滑块安装在延伸杆的一侧杆壁上，且电动滑块穿插过喷种杆的杆壁，所述进料口连接在滚轮仓的上方，且进料口的上方设置有折叠箱，所述折叠箱的一侧设置有支撑板，且折叠箱的另一侧安装有把手。

优选的，所述抚平板设置为倾斜安置，且抚平板的长度与2个电动万向轮之间的间距相同。

优选的，所述齿轮与弹簧之间构成伸缩结构，且齿轮的最大伸缩距离不超过弹簧的自身形变量。

优选的，所述弹簧设置有两个，且2个弹簧以齿轮的中轴线为中心对称安装在挡板上。

优选的，所述喷种杆与延伸杆之间设为套接连接，且延伸杆的最大滑动距离不超过延伸杆的自身长度。

优选的，所述折叠箱与旋转轴之间构成旋转结构，且折叠箱的旋转角度等于进料口的最大开合度。

与现有技术相比，本实用新型的有益效果是：该山体喷种草坪机：

1.设置有可以利用电机带动齿轮对山地进行耕作松土，给植物的种植创造一个有利的环境，并且齿轮的上端还设置有弹簧，能够根据不同的山地地形进行伸缩来更好的使齿轮贴合地面；

2.设置有可以用电机带动的滚轮仓，能够均匀的将滚轮仓内的种子通过喷种杆撒进疏松后的土地，并且还设置有抚平板，能够在机体移动开后，跟随着机体将疏松后的土地抚平，达到掩埋种子的效果；

3.设置有可以利用电动滑块来进行调节伸缩的延伸杆，延伸杆在喷种杆内滑动，便于根据不同宽度的山地进行调节播种，使用起来更加灵活；

附图说明

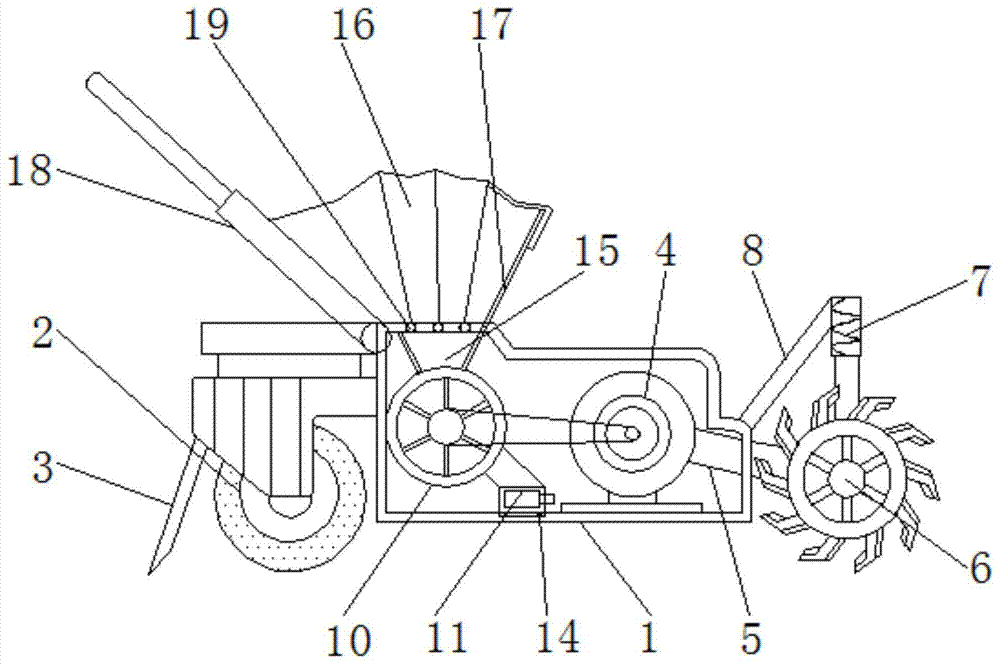

图1为本实用新型结构示意图；

图2为本实用新型齿轮结构示意图；

图3为本实用新型底面结构示意图。

图中：1、机体，2、电动万向轮，3、抚平板，4、电机，5、链条，6、齿轮，7、弹簧，8、挡板，9、皮带，10、滚轮仓，11、喷种杆，12、延伸杆，13、电动滑块，14、螺栓，15、进料口，16、折叠箱，17、支撑板，18、把手，19、旋转轴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种山体喷种草坪机，包括机体1、电动万向轮2、抚平板3、电机4、链条5、齿轮6、弹簧7、挡板8、皮带9、滚轮仓10、喷种杆11、延伸杆12、电动滑块13、螺栓14、进料口15、折叠箱16、支撑板17、把手18和旋转轴19，机体1的一侧安装有电动万向轮2，且电动万向轮2的一侧设置有抚平板3，抚平板3设置为倾斜安置，且抚平板3的长度与2个电动万向轮2之间的间距相同，倾斜安置的抚平板3在电动万向轮2移动过后，能够跟随电动万向轮2将疏松过的地面进行抚平，帮助掩埋种子，电机4安置在机体1的内部一侧，且电机4的一端设置有链条5，链条5的一端安装有齿轮6，且齿轮6的一侧上方安装有弹簧7，齿轮6与弹簧7之间构成伸缩结构，且齿轮6的最大伸缩距离不超过弹簧7的自身形变量，齿轮6在为山地地面进行疏松土质时，难免会遇到凹凸不平的地表，地表不平整会使得齿轮6利用弹簧7的伸缩来辅助调整，便于齿轮6更好的贴合地面进行松土，弹簧7设置有两个，且2个弹簧7以齿轮6的中轴线为中心对称安装在挡板8上，2个对称安装的弹簧7，能够左右均衡的辅助齿轮6伸缩，保证齿轮6更好的贴合地面，挡板8连接在机体1的一端，且机体1的内部一侧设置有滚轮仓10，滚轮仓10的一端连接有皮带9，且滚轮仓10的下端一侧设置有喷种杆11，喷种杆11与延伸杆12之间设为套接连接，且延伸杆12的最大滑动距离不超过延伸杆12的自身长度，延伸杆12套接安装在喷种杆11内，并且能够利用电动滑块13来带动延伸杆12在喷种杆11内滑动延伸，便于使用者根据不同宽度的山地地形进行调整，延伸杆12连接在喷种杆11的内部一端，且喷种杆11的一侧下方穿插有螺栓14，电动滑块13安装在延伸杆12的一侧杆壁上，且电动滑块13穿插过喷种杆11的杆壁，进料口15连接在滚轮仓10的上方，且进料口15的上方设置有折叠箱16，折叠箱16与旋转轴19之间构成旋转结构，且折叠箱16的旋转角度等于进料口15的最大开合度，通过支撑板17来拉动折叠箱16使得折叠箱16利用旋转轴19在进料口15的上方进行旋转，并保持底部开口于进料口15相互重合，在进料的时候，不会散落，并且不使用时还能将折叠箱16折叠，节省空间，折叠箱16的一侧设置有支撑板17，且折叠箱16的另一侧安装有把手18。

工作原理：在使用该山体喷种草坪机时，首先需要对该山体喷种草坪机进行一个简单的了解，使用者将机体1利用电动万向轮2推送至需要喷种的位置后，根据种子需求将适合型号的喷种杆11安装进机体1的指定滑槽内，并利用螺栓14对喷种杆11进行固定，利用支撑板17拉动折叠箱16，折叠箱16在旋转轴19的旋转辅助下与进料口15的上开口重合，将支撑板17卡合进进料口15的体壁内对折叠箱16进行固定，种子由进料口15进入到滚轮仓10内，接通电源(图中未画出)启动电动滑块13带动延伸杆12在喷种杆11内根据使用需求滑动，启动电机4带动链条5旋转，齿轮6在链条5的带动下进行旋转松土，挡板8有效的将齿轮6阻拦，防止土飞溅砸到使用者，同时利用把手18掌控电动万向轮2带动机体1行进的方向，电机4带动齿轮6的同时，电机4也在带动皮带9旋转，滚轮仓10在皮带9的带动下旋转将种子从喷种杆11内喷出，电动万向轮2走过之后，抚平板3会跟随电动万向轮2将疏松后的土抚平，弹簧7会在齿轮6运作时，根据地形辅助齿轮6伸缩贴合地面，本说明中未作详细描述的内容属于本领域专业技术人员公知的现有技术。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
