一种新型畜牧兽医用清洗装置的制作方法

本实用新型涉及清洗装置技术领域，尤其涉及一种新型畜牧兽医用清洗装置。

背景技术：

随着科技的发展，畜牧兽医用清洗装置有了很大程度的发展，它的发展给畜牧兽医在对动物进行清理、清洗时带来了很大的便利，目前市场上的畜牧兽医用清洗装置虽然种类和数量非常多，但是大都为固定的清洗机构，无法灵活的进行调整，使用不够方便。

根据专利号CN206979618U提出的一种畜牧兽医用清洗装置，包括清洗水箱、软管、清洗器、支撑杆、滚轮、固定柱和出水孔，所述清洗水箱内部设置有加热管，且清洗水箱上方设置有水泵，所述水泵底部连接有吸水管，所述软管左右两侧分别连接有水泵和清洗器握杆，所述清洗器握杆下方固定有固定架，且清洗器握杆右侧连接有转轴，所述清洗器左侧连接有转轴，且清洗器上下两侧设置有挂钩连杆，所述支撑杆上方安装有固定架，所述滚轮上方固定有清洗水箱，且清洗水箱左侧设置有电源器，所述电源器上方连接有加热管和水泵，所述挂钩连杆外端安装有挂钩，所述固定柱底部连接有清洗器握杆，所述出水孔外部固定有清洗器。该实用新型能够调整清洗器的角度，并能够通过挂钩勾在固定柱上来固定清洗器的角度，但是这种使用挂钩固定的方式稳定性较差，容易脱落，具有一定的使用局限性，不方便使用。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种新型畜牧兽医用清洗装置。

为了实现上述目的，本实用新型采用了如下技术方案：

设计一种新型畜牧兽医用清洗装置，包括水箱，所述水箱的上端一侧设有加水口，所述水箱的下端设有底板，所述底板的下端对称设有万向轮，所述水箱的内腔设有连接管，所述连接管的上端贯穿水箱连接有水泵，所述水箱的右侧中部对称设有安装块，所述安装块的中部开设有安装槽，所述安装槽的内部转动连接有转动轴，所述安装块的外壁右侧开设有与安装槽相连通的螺纹孔，所述螺纹孔的内部螺纹连接有螺纹杆，且所述转动轴的外表面两端均匀开设有与螺纹杆相匹配的插槽，所述转动轴的外侧中部套接有轴套，所述轴套的外侧连接有摆动杆，所述摆动杆的上端转动连接有转轴，所述转轴的外侧套接有转动套，所述转动套的内壁上均匀开设有滑槽，所述滑槽的内部插接有限位杆，所述限位杆的外侧套接有与滑槽相匹配的限位环，且所述限位环的外侧和滑槽的内壁之间连接有弹簧，所述转轴的外表面均匀开设有与限位杆相匹配的限位槽，所述转动套的外侧通过连杆连接有花洒，所述花洒和水泵之间连接有伸缩软管。

优选的，所述底板的下端两侧分别开设有通槽，所述通槽的内部设有电动推杆，所述电动推杆的下端铰接有固定板。

优选的，所述水箱的外壁左侧下部设有推动把手，所述推动把手的上端外侧套接有防滑套。

优选的，所述连接管的下端可拆卸连接有滤网框，所述滤网框的内部设有过滤网。

优选的，所述水箱的外壁左侧上部设有蓄电池，所述水泵和电动推杆分别通过导线与蓄电池相连接。

本实用新型提出的一种新型畜牧兽医用清洗装置，有益效果在于：本实用新型通过从转动螺纹杆，使得螺纹杆从插槽的内部脱离，此时转动轴可以自由转动，通过转动轴的转动可以轴套和摆动杆一起转动，初步进行角度调节，调节完成后，通过转动螺纹杆，使得螺纹杆重新插入插槽的内部，可以将转动轴固定，通过施加外力使得转动套转动，限位杆脱离限位槽并被压入滑槽的内部，使得弹簧被压缩，从而可以进一步调节花洒的角度，便于对不同的位置进行清洗，当再次遇到限位槽时，在弹簧的弹力作用下，限位杆重新插入限位槽的内部，使得转动套被固定，稳定性较强。本实用新型结构设计合理，操作简单方便，可以自由的调整清洗的位置，使用更加灵活，且稳定性较强，更加方便使用。

附图说明

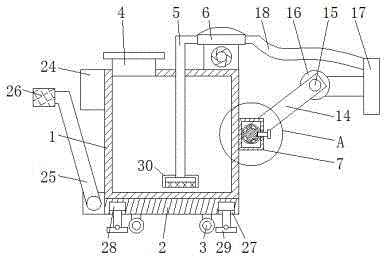

图1为本实用新型提出的一种新型畜牧兽医用清洗装置结构示意图；

图2为本实用新型提出的一种新型畜牧兽医用清洗装置A部结构放大示意图；

图3为本实用新型提出的一种新型畜牧兽医用清洗装置中部分结构侧视图；

图4为本实用新型提出的一种新型畜牧兽医用清洗装置中转轴和转动套的连接结构示意图。

图中：水箱1、底板2、万向轮3、加水口4、连接管5、水泵6、安装块7、安装槽8、转动轴9、插槽10、螺纹孔11、螺纹杆12、轴套13、摆动杆14、转轴15、转动套16、花洒17、伸缩软管18、限位槽19、滑槽20、限位杆21、限位环22、弹簧23、蓄电池24、推动把手25、防滑套26、通槽27、电动推杆28、固定板29、滤网框30。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-4，一种新型畜牧兽医用清洗装置，包括水箱1，水箱1的外壁左侧下部设有推动把手25，推动把手25的上端外侧套接有防滑套26，通过设置的推动把手25可以方便推动装置整体进行移动，且设置的防滑套26可以增强摩擦力，避免推动时出现滑动。

水箱1的上端一侧设有加水口4，通过加水口4可以向水箱1中加入清洗液，水箱1的下端设有底板2，底板2的下端对称设有万向轮3，底板2的下端两侧分别开设有通槽27，通槽27的内部设有电动推杆28，电动推杆28的下端铰接有固定板29，通过电动推杆28伸长，可以将水箱1和底板2顶起，使得万向轮3脱离地面，稳定性较强，装置不会出现滑动现象。

水箱1的内腔设有连接管5，连接管5的下端可拆卸连接有滤网框30，滤网框30的内部设有过滤网，可以对清洗液进行过滤，避免堵塞管道和花洒17，提高装置的使用寿命。

连接管5的上端贯穿水箱1连接有水泵6，水箱1的外壁左侧上部设有蓄电池24，水泵6和电动推杆28分别通过导线与蓄电池24相连接，通过蓄电池24可以给水泵6和电动推杆28供电，可以增强装置的适用范围。

水箱1的右侧中部对称设有安装块7，安装块7的中部开设有安装槽8，安装槽8的内部转动连接有转动轴9，安装块7的外壁右侧开设有与安装槽8相连通的螺纹孔11，螺纹孔11的内部螺纹连接有螺纹杆12，且转动轴9的外表面两端均匀开设有与螺纹杆12相匹配的插槽10，转动轴9的外侧中部套接有轴套13，轴套13的外侧连接有摆动杆14，摆动杆14的上端转动连接有转轴15，转轴15的外侧套接有转动套16，转动套16的内壁上均匀开设有滑槽20，滑槽20的内部插接有限位杆21，限位杆21的外侧套接有与滑槽20相匹配的限位环22，且限位环22的外侧和滑槽20的内壁之间连接有弹簧23，转轴15的外表面均匀开设有与限位杆21相匹配的限位槽19，转动套16的外侧通过连杆连接有花洒17，花洒17和水泵6之间连接有伸缩软管18。

工作原理：使用时，通过从转动螺纹杆12，使得螺纹杆12从插槽10的内部脱离，此时转动轴9可以自由转动，通过转动轴9的转动可以轴套13和摆动杆14一起转动，初步进行角度调节，调节完成后，通过转动螺纹杆12，使得螺纹杆12重新插入插槽10的内部，可以将转动轴9固定，通过施加外力使得转动套16转动，限位杆21脱离限位槽19并被压入滑槽20的内部，使得弹簧23被压缩，从而可以进一步调节花洒17的角度，便于对不同的位置进行清洗，当再次遇到限位槽19时，在弹簧23的弹力作用下，限位杆21重新插入限位槽19的内部，使得转动套16被固定，再启动水泵6吸取水箱1中的清洗液，并从花洒17中喷出进行清洗工作。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
