一种人参快速采挖装置的制作方法

本发明涉及人参采挖技术领域，具体涉及一种人参快速采挖装置。

背景技术：

种子播种是生产上采用的主要方法，育苗移栽或直播均可。保护地栽培全年都可播种。利用日光温室栽培，可于初秋收获种子后即行播种，播后约10天左右出苗。露地栽培以春栽较适宜，早春于3-4月间在温室育苗，经霜后移植露地，或于4月下旬至5月露地直播，土人参的种子很小，以育苗移栽较好，同时播种的地畦必须精耕细耙，畦土要细碎，畦面要平整。

然而，现有的土人参转移采挖的过程中需要人工对土坑中的幼参进行采挖，采挖的过程中难度大，需要对幼参的根须进行仔细辨别，从而能够避免将幼参的根系折断，这样造成工作人员的工作量增大，且容易造成幼参的根须断裂，容易导致幼参移栽的成活率降低，降低了采挖的效率。

技术实现要素：

为了克服上述的技术问题，本发明的目的在于提供一种人参快速采挖装置，通过在支撑架的内侧设置有两个挖刀，且两个挖刀的顶部通过v型铰接架和铰接杆二与滑动板连接，通过铰接杆一与连接凸块连接，从而能够在对幼参进行采挖时，使得两个挖刀对幼参所在的土块进行夹持，便于工作人员将幼参及周边的土壤同时去除后，将幼参与土壤进行分离，从而能够保证幼参根系的完整程度，便于对幼参进行采挖，且通过两个调节臂使得齿轮与连接轴上的螺纹连接，从而便于对挖刀的位置进行调整，便于对幼参进行采挖，降低了工作人员的工作量，提高了采挖的效率。

本发明的目的可以通过以下技术方案实现：

一种人参快速采挖装置，包括连接模块和挖刀；所述连接模块包括连接管、连接轴和调节臂；所述连接管的内部设置有连接轴，连接管的顶部通过铰接座对称转动连接有两个齿轮，连接管的底端固连有连接架，且连接架的底部固连有防护模块；所述连接轴的中部开设有螺纹，且螺纹与两个齿轮均啮合，连接轴的底端转动连接有调节模块，且调节模块的底端固连有两个挖刀；所述调节臂的数目为二，且两个调节臂的一端均固连有转动柱；两个所述转动柱的一端分别与两个齿轮一侧的中心位置处固连；其中，

所述防护模块包括支撑架和滑动板；所述支撑架的内侧对称固连有两个圆杆；所述滑动板的两端分别与两个圆杆滑动连接，滑动板的中心位置处开设有圆形通孔；

所述调节模块包括v型铰接架、铰接杆一、连接杆和铰接杆二；所述连接轴的底端贯穿圆形通孔并固连有连接凸块，且连接凸块的两端分别与两个铰接杆一的一端转动连接；两个所述铰接杆一的另一端分别与两个v型铰接架一侧臂的端部转动连接；两个所述v型铰接架另一侧臂的端部分别与两个挖刀的顶部固连，且两个挖刀的顶部均通过连接杆分别与两个v型铰接架一侧臂固连，两个v型铰接架小端的端部均转动连接有铰接杆二；所述滑动板底部的两端分别与两个铰接杆二的端部固连；两个所述挖刀的外侧均固连有推把；使用时，将该人参快速采挖装置移动至采挖区域，然后用脚向下踩踏推把，从而使得两个挖刀插入泥土中，此时，挖刀顶部的v型铰接架拉动连接凸块随之下移，连接轴上的螺纹使得两个齿轮转动，齿轮转动时使得两个调节臂向上转动，然后将两个调节臂向下转动，通过螺纹与齿轮啮合从而使得连接轴上移，连接凸块随之上移时，通过铰接杆一在铰接杆二的作用下拉动两个v型铰接架相向转动，此时，两个铰接杆一的底端使得两个挖刀的底端相互靠近，从而能够使得两个挖刀对土块进行夹紧，连接轴继续上移时，连接凸块通过铰接杆一和v型铰接架共同将两个挖刀上提直至两个挖刀将土块取出，使得滑动板在两个圆杆上滑动，保证两个挖刀的路径不发生变化，然后工作人员可将土块取出，然后对幼参进行取出，将幼苗根系周围的土壤取下，这样便于工作人员将幼参及周边的土壤同时去除后，将幼参与土壤进行分离，从而能够保证幼参根系的完整程度，便于对幼参进行采挖，且通过两个调节臂使得两个挖刀上移，降低了工作人员的工作量，提高了采挖的效率。

进一步在于：所述防护模块还包括托板；所述托板与支撑架均为一侧敞口的弧形结构，且托板的内侧壁与支撑架底部的外侧固连；在对幼参进行采挖时，利用托板与地面相接触，从而能够对支撑架的位置进行限位，保持支撑架稳定，从而便于挖刀插入泥土中进行采挖。

进一步在于：所述挖刀处于初始位置时，挖刀的底面与支撑架的底面处于同一水平面内，且挖刀处于工作状态时，推把与托架的顶面相接触；利用支撑架能够对挖刀进行安全防护，避免挖刀外露划伤人们的皮肤，且避免挖刀与外物碰撞变形，从而延长了挖到的使用寿命。

进一步在于：所述v型铰接架的一侧臂与滑动板底面之间的夹角范围为30-45度；两个所述挖刀之间的夹角范围为0-30度；在两个挖刀对幼参所在的土块整体挖除后，连接轴通过连接凸块使得两个v型铰接架带动两个挖刀相互靠近，从而能够对幼参所在的土块进行夹紧，避免土块取出时土壤松散导致幼参的根系被拉扯断裂，从而能够提高幼参的成活率。

进一步在于：所述连接管的顶部对称固连有两个握把，且两个握把之间的水平中线与两个推把之间的水平中线相互垂直；在两个挖刀插入土壤中后，两个挖刀之间的土壤与周边的土壤处于连接的状态，不便于对土块进行取出，此时，通过转动两个握把，从而能够使得两个挖刀能够在土壤中转动，从而可将幼参所在的土块与周边的土壤分离，提高了该人参快速采挖装置的采挖效率与采挖质量。

进一步在于：所述连接凸块大端的宽度小于滑动板上圆形通孔的内径，且连接凸块处于初始位置时位于滑动板的底部；在对插入土壤中的两个挖刀复位时，可使得连接凸块带动两个v型铰接架对之间的土块首先进行夹紧，然后连接凸块继续上移时，可将两个挖刀整体上提至地面上，提高了幼参采挖效率。

本发明的有益效果：

1、通过在支撑架的内侧设置有两个挖刀，且两个挖刀的顶部通过v型铰接架和铰接杆二与滑动板连接，通过铰接杆一与连接凸块连接，从而能够在对幼参进行采挖时，使得两个挖刀对幼参所在的土块进行夹持，便于工作人员将幼参及周边的土壤同时去除后，将幼参与土壤进行分离，从而能够保证幼参根系的完整程度，便于对幼参进行采挖，且通过两个调节臂使得齿轮与连接轴上的螺纹连接，从而便于对挖刀的位置进行调整，便于对幼参进行采挖，降低了工作人员的工作量，提高了采挖的效率。

2、利用支撑架能够对挖刀进行安全防护，避免挖刀外露划伤人们的皮肤，且避免挖刀与外物碰撞变形，从而延长了挖到的使用寿命，且利用托板与地面相接触，从而能够对支撑架的位置进行限位，保持支撑架稳定，从而便于挖刀插入泥土中进行采挖，通过转动两个握把，能够使得两个挖刀能够在土壤中转动，从而可将幼参所在的土块与周边的土壤分离，提高了该人参快速采挖装置的采挖效率与采挖质量。

附图说明

下面结合附图对本发明作进一步的说明。

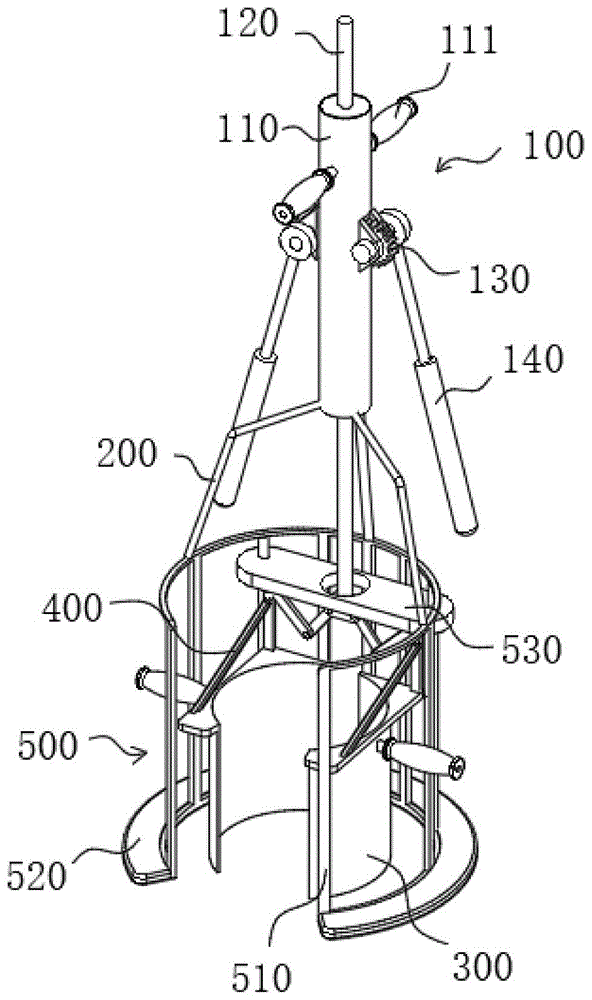

图1是本发明的立体图；

图2是本发明中挖刀工作时的状态示意图；

图3是本发明中连接凸块与v型铰接架的位置关系示意图；

图4是本发明中调节模块的结构示意图；

图5是本发明中挖刀与调节模块的结构示意图；

图6是本发明中连接轴的结构示意图；

图7是本发明中支撑架的结构示意图。

图中：100、连接模块；110、连接管；111、握把；120、连接轴；121、连接凸块；130、齿轮；140、调节臂；141、转动柱；200、连接架；300、挖刀；310、推把；400、调节模块；410、v型铰接架；420、铰接杆一；430、连接杆；440、铰接杆二；500、防护模块；510、支撑架；511、圆杆；520、托板；530、滑动板；531、圆形通孔。

具体实施方式

下面将结合本发明实施例，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围。

请参阅图1-7所示，一种人参快速采挖装置，包括连接模块100和挖刀300；连接模块100包括连接管110、连接轴120和调节臂140；连接管110的内部设置有连接轴120，连接管110的顶部通过铰接座对称转动连接有两个齿轮130，连接管110的底端固连有连接架200，且连接架200的底部固连有防护模块500；连接轴120的中部开设有螺纹，且螺纹与两个齿轮130均啮合，连接轴120的底端转动连接有调节模块400，且调节模块400的底端固连有两个挖刀300；调节臂140的数目为二，且两个调节臂140的一端均固连有转动柱141；两个转动柱141的一端分别与两个齿轮130一侧的中心位置处固连；其中，

防护模块500包括支撑架510和滑动板530；支撑架510的内侧对称固连有两个圆杆511；滑动板530的两端分别与两个圆杆511滑动连接，滑动板530的中心位置处开设有圆形通孔531；

调节模块400包括v型铰接架410、铰接杆一420、连接杆430和铰接杆二440；连接轴120的底端贯穿圆形通孔531并固连有连接凸块121，且连接凸块121的两端分别与两个铰接杆一420的一端转动连接；两个铰接杆一420的另一端分别与两个v型铰接架410一侧臂的端部转动连接；两个v型铰接架410另一侧臂的端部分别与两个挖刀300的顶部固连，且两个挖刀300的顶部均通过连接杆430分别与两个v型铰接架410一侧臂固连，两个v型铰接架410小端的端部均转动连接有铰接杆二440；滑动板530底部的两端分别与两个铰接杆二440的端部固连；两个挖刀300的外侧均固连有推把310；使用时，将该人参快速采挖装置移动至采挖区域，然后用脚向下踩踏推把310，从而使得两个挖刀300插入泥土中，此时，挖刀300顶部的v型铰接架410拉动连接凸块121随之下移，连接轴120上的螺纹使得两个齿轮130转动，齿轮130转动时使得两个调节臂140向上转动，然后将两个调节臂140向下转动，通过螺纹与齿轮130啮合从而使得连接轴120上移，连接凸块121随之上移时，通过铰接杆一420在铰接杆二440的作用下拉动两个v型铰接架410相向转动，此时，两个铰接杆一420的底端使得两个挖刀300的底端相互靠近，从而能够使得两个挖刀300对土块进行夹紧，连接轴120继续上移时，连接凸块121通过铰接杆一420和v型铰接架410共同将两个挖刀300上提直至两个挖刀300将土块取出，使得滑动板530在两个圆杆511上滑动，保证两个挖刀300的路径不发生变化，然后工作人员可将土块取出，然后对幼参进行取出，将幼苗根系周围的土壤取下，这样便于工作人员将幼参及周边的土壤同时去除后，将幼参与土壤进行分离，从而能够保证幼参根系的完整程度，便于对幼参进行采挖，且通过两个调节臂140使得两个挖刀300上移，降低了工作人员的工作量，提高了采挖的效率。

防护模块500还包括托板520；托板520与支撑架510均为一侧敞口的弧形结构，且托板520的内侧壁与支撑架510底部的外侧固连；在对幼参进行采挖时，利用托板520与地面相接触，从而能够对支撑架510的位置进行限位，保持支撑架510稳定，从而便于挖刀300插入泥土中进行采挖；挖刀300处于初始位置时，挖刀300的底面与支撑架510的底面处于同一水平面内，且挖刀300处于工作状态时，推把310与托板520的顶面相接触；利用支撑架510能够对挖刀300进行安全防护，避免挖刀300外露划伤人们的皮肤，且避免挖刀300与外物碰撞变形；v型铰接架410的一侧臂与滑动板530底面之间的夹角范围为30-45度；两个挖刀300之间的夹角范围为0-30度；在两个挖刀300对幼参所在的土块整体挖除后，连接轴120通过连接凸块121使得两个v型铰接架410带动两个挖刀300相互靠近，从而能够对幼参所在的土块进行夹紧，避免土块取出时土壤松散导致幼参的根系被拉扯断裂，从而能够提高幼参的成活率。

连接管110的顶部对称固连有两个握把111，且两个握把111之间的水平中线与两个推把310之间的水平中线相互垂直；在两个挖刀300插入土壤中后，两个挖刀300之间的土壤与周边的土壤处于连接的状态，不便于对土块进行取出，此时，通过转动两个握把111，从而能够使得两个挖刀300能够在土壤中转动，从而可将幼参所在的土块与周边的土壤分离；连接凸块121大端的宽度小于滑动板530上圆形通孔531的内径，且连接凸块121处于初始位置时位于滑动板530的底部；在对插入土壤中的两个挖刀300复位时，可使得连接凸块121带动两个v型铰接架410对之间的土块首先进行夹紧，然后连接凸块121继续上移时，可将两个挖刀300整体上提至地面上，提高了幼参采挖效率。

工作原理：使用时，将该人参快速采挖装置移动至采挖区域，然后用脚向下踩踏推把310，从而使得两个挖刀300插入泥土中，此时，挖刀300顶部的v型铰接架410拉动连接凸块121随之下移，连接轴120上的螺纹使得两个齿轮130转动，齿轮130转动时使得两个调节臂140向上转动，然后将两个调节臂140向下转动，通过螺纹与齿轮130啮合从而使得连接轴120上移，连接凸块121随之上移时，通过铰接杆一420在铰接杆二440的作用下拉动两个v型铰接架410相向转动，此时，两个铰接杆一420的底端使得两个挖刀300的底端相互靠近，从而能够使得两个挖刀300对土块进行夹紧，连接轴120继续上移时，连接凸块121通过铰接杆一420和v型铰接架410共同将两个挖刀300上提直至两个挖刀300将土块取出，使得滑动板530在两个圆杆511上滑动，保证两个挖刀300的路径不发生变化，然后工作人员可将土块取出，然后对幼参进行取出，将幼苗根系周围的土壤取下，这样便于工作人员将幼参及周边的土壤同时去除后，将幼参与土壤进行分离，从而能够保证幼参根系的完整程度，便于对幼参进行采挖，且通过两个调节臂140使得两个挖刀300上移。

在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本发明的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上内容仅仅是对本发明所作的举例和说明，所属本技术领域的技术人员对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离发明或者超越本权利要求书所定义的范围，均应属于本发明的保护范围。
