一种便于清理的仿生灭蚊装置的制作方法

本发明涉及灭蚊器技术领域，具体涉及一种便于清理的仿生灭蚊装置。

背景技术：

蚊子，是一种具有刺吸式口器的纤小飞虫，通常雌性以血液作为食物，而雄性则吸食植物的汁液。吸血的雌蚊是登革热、疟疾、黄热病、丝虫病、日本脑炎等其他病原体的中间寄主。蚊子能凭借人或动物呼吸时所产生的二氧化碳的气味准确地找到人和动物，它还能感觉到人和动物的体液，蚊子对紫外光具有趋光特性。

现有技术中也出现了一些仿生灭蚊的技术方案，如申请号为2015109812998的一项中国专利公开了一种可调节发热量的室内仿生灭蚊器，包括有灭蚊器壳体、散热盘、加热元件、加热电路、多档位开关、人工汗液罐、人工汗液、人工汗液加注口、芯棒、电击网和电击网升压电路。

虽然该室内仿生灭蚊器使用多组由开关控制的发热元件加热散热盘，达到模仿人体温度的效果，散热盘同时加热人工汗液使其蒸发到空气中。通过模仿人体体温和汗液气味，将蚊子引诱至加热盘上方的电击网处，通过高压电击杀灭蚊子。用户可根据房间面积、室温、房间通风情况，使用开关调节加热元件的通电组数，进而达到调节散热盘温度和人工汗液挥发量的效果。但是，此类仿生灭蚊装置在使用的过程中因为对蚊子采取电击的方式进行处理，无法有效对蚊虫的躯体进行清理，且点击时产生的烟雾降低了室内的空气质量，不利于人们的身体健康。

技术实现要素：

为了克服上述的技术问题，本发明的目的在于提供一种便于清理的仿生灭蚊装置，通过在阶梯状存储管加入适量的人工汗液，再通过一号棉棒和二号棉棒吸收，利用环形灯带除可发出紫外光，对蚊子进行吸引外，还可加速两种棉棒上人工汗液的蒸发，从而利用光线与气味共同对蚊子进行吸引，通过电机带动透明转动套转动，使得存在蚊虫的相邻两个分隔板转动至与盒体内部的清水相接触，使得蚊子的躯体充分的与清水相接触，对蚊子进行捕捉，然后刮除模块依次对侧面上存在蚊虫的多个分隔板进行清理，将蚊虫躯体除去，有效提高了对蚊子的处理效率，保护人们的身体健康。

本发明的目的可以通过以下技术方案实现：

一种便于清理的仿生灭蚊装置，包括盒体，所述盒体一侧的中心位置处安装有电机，盒体内侧的水平轴线上转动连接有透明转动套，且透明转动套的一端与电机的输出端传动连接，透明转动套的另一端与盒体的内侧壁转动连接，盒体内侧壁的底端开设有通孔，且通孔的内侧嵌入连接有密封塞，盒体内侧壁的底部位于通孔的一侧固连有刮除模块，盒体的顶端开设有弧形通槽，盒体外侧的底部对称固连有两个支架；所述透明转动套的壁厚上均匀开设有多个圆孔，透明转动套的外柱面上呈环形等角度固连有多个分隔板，且任意相邻两个分隔板之间均设置有隔离模块，透明转动套的内侧布置有仿生模块；多个所述分隔板远离透明转动套一端的端部均匀开设有多个缺口；所述仿生模块用于存储人工汗液；所述刮除模块用于对分隔板进行清理；其中，

所述隔离模块包括弧形橡胶网板、浮块和连接弹簧；所述弧形橡胶网板的两侧边分别与相邻的两个分隔板的侧面固连；

所述仿生模块包括阶梯状存储管、环形灯带和棉棒；所述盒体远离电机一侧的中心位置处开设有安装孔；所述阶梯状存储管中部的外柱面上套设有环形灯带，阶梯状存储管的顶部位于环形灯带的两侧对称开设有两组嵌入孔，阶梯状存储管的一端贯穿安装孔并布置在透明转动套的内侧，阶梯状存储管的另一端嵌入连接有阀门，且阀门用于补充人工汗液；两组所述嵌入孔的内侧分别嵌入连接有多个一号棉棒和多个二号棉棒，且一号棉棒与二号棉棒底端均与阶梯状存储管的内壁相接触、另一端的端部均与阶梯状存储管的外柱面齐平；所述环形灯带用于发出紫外光。

工作时，首先通过盒体底部的通孔向盒体的内侧注入适量的清水，然后使用密封塞将通孔封闭，此时，清水的水面位于透明转动套的下方且可将最下方的分离模块淹没，取出阶梯状存储管，向其中加入适量的人工汗液，棉棒位于阶梯状存储管内侧的部分吸收人工汗液，并通过棉棒的另一端散发出气味，同时，将环形灯带与外部电源连接，使得环形灯带发出紫外光，对蚊子进行吸引，利用光线与气味共同对蚊子进行吸引，通过电机带动透明转动套转动，多个分隔板随之逆时针转动，使得棉棒散发出的气味依次经圆孔和通槽排出，吸引蚊子进入盒体的内侧并向靠近透明转动套的方向移动，然后透明转动套继续转动，从而使得存在蚊虫的相邻两个分隔板转动至与盒体内部的清水相接触，使得蚊子的躯体充分的与清水相接触，对蚊子进行捕捉，然后刮除模块依次对侧面上存在蚊虫的多个分隔板进行清理，将蚊虫躯体除去，有效提高了对蚊子的处理效率，保护人们的身体健康，同时，弧形橡胶网板能够避免蚊子经透明转动套上开设的圆孔逃出，在需要对盒体的内部进行清理时，取下密封塞，通过电机带动透明转动套转动，从而使得分隔板转动，分隔板转动时，其远离透明转动套的一端等距开设的缺口将蚊虫的躯体刮至通孔位置处排出，有效提高盒体的清理效率。

优选的，所述隔离模块还包括浮块和连接弹簧；所述弧形橡胶网板上开设有贯穿孔，且贯穿孔的内侧壁上固连有环形毛刷，弧形橡胶网板远离透明转动套的一侧位于贯穿孔的两侧分别固连有浮块；所述连接弹簧的一端贯穿贯穿孔与相对应一个分隔板的侧面固连，连接弹簧的外径大于贯穿孔的内径2-4mm；所述环形毛刷用于隔离蚊子。

工作时，在相邻两个分隔板之间的弧形橡胶网板完全没入水面以下时，两个浮块会使得弧形橡胶网板中部的两侧上浮一段距离，此时，贯穿孔随之上移，在贯穿孔时与连接弹簧的簧圈发生挤压，弧形橡胶网板继续上移时，连接弹簧的簧圈与贯穿孔分离，此时，连接弹簧与弧形橡胶网板均产生抖动，从而改变弧形橡胶网板附近的水流速度和水流流向，利用水流不规则的流向和流速，可使得蚊虫的躯体上与清水完全接触，避免因蚊虫躯体上的绒毛导致蚊虫逃离，提高了灭蚊的效率。

优选的，所述弧形橡胶网板的一端与相邻的一个分隔板靠近透明转动套的位置处侧面固连、另一端与另一个分隔板远离透明转动套的位置处固连。

工作时，当透明转动套带动多个分隔板逆时针转动时，弧形橡胶网板的靠近透明转动套的一端首先与盒体内部的清水相接触，此时，与该弧形橡胶网板相连的两个分隔板之间的蚊虫会沿与透明转动套相反的方向飞行，从而使得蚊虫集中在弧形橡胶网板远离透明转动套的一端，当分隔板继续逆时针转动时，清水充满该弧形橡胶网板与相邻两个分隔板之间的空隙，从而将蚊虫淹没，然后刮除模块对转动过来的分隔板进行刮除清理，避免分隔板上附着蚊虫，同时，在分隔板与刮除模块分离时，相邻两个分隔板之间的水会经倾斜摆布的分隔板侧面上流出，从而对刮除模块的清理部位进行冲洗，提高了分隔板的洁净程度，便于清理。

优选的，所述一号棉棒与二号棉棒均至少设置有两个，且任意相邻的两个一号棉棒之间相互交叉，任意相邻的两个二号棉棒之间相互交叉。

工作时，交叉设置的多个一号棉棒或者二号棉棒能够增大体积，从而便于其底端吸收阶梯状存储管中的人工汗液，使得两种棉棒的顶端均存储足量的人工汗液，并吸收环形灯带散发出的热量，加速人工汗液蒸发，从而保证人工汗液对蚊子的吸引力。

优选的，所述刮除模块包括半圆状弹性板、弹簧片和清理毛刷；所述半圆状弹性板的一端与盒体的内侧壁固连，半圆状弹性板另一端的内侧固连弹簧片，半圆状弹性板另一端的端部固连清理毛刷；所述弹簧片的一端与半圆状弹性板一端的内侧壁固连；所述弹簧片的宽度与半圆状弹性板的直径相同。

工作时，在分隔板与半圆状弹性板的内侧接触后，分隔板逆时针转动，此时，分隔板的底端对弹簧片的底端进行挤压，当分隔板的底端继续移动时，半圆状弹性板上固连有清理毛刷的一端与分隔板的侧面紧贴，同时，弹簧片与分隔板的侧面相接触，弹簧片可使得半圆状弹性板一端的清理毛刷始终与分隔板的侧面相接触，且弹簧片能够对分隔板上附着的蚊虫进行碾压，加速蚊虫失活，并且分隔板在弹簧片上移动时，使得弹簧片振动，从而有利于将弹簧片和分隔板侧面上的蚊虫躯体抖落，提高清理效率。

优选的，所述半圆状弹性板与盒体的中心轴线之间的夹角为10度，半圆状弹性板外侧的中部粘接有弹性膜，且弹性膜的底端与盒体的内侧壁固连。

工作时，在分隔板的底端与半圆状弹性板接触时，半圆状弹性板变形，使得弹性膜与盒体的内侧壁紧贴，在分隔板与半圆状弹性板分离时，半圆状弹性板恢复形变，此时，弹性膜张开，从而使得弹性膜与半圆状弹性板之间的清水加速流动，进而能够将半圆状弹性板与盒体内侧壁之间的蚊虫躯体冲刷出，有效提高蚊虫躯体的清理效率，避免半圆状弹性板与盒体的内侧壁之间残留有蚊虫躯体，便于对盒体的内侧进行清理，提高清理效率。

本发明的有益效果：

1、本发明通过在阶梯状存储管加入适量的人工汗液，再通过一号棉棒和二号棉棒吸收，利用环形灯带除可发出紫外光，对蚊子进行吸引外，还可加速两种棉棒上人工汗液的蒸发，从而利用光线与气味共同对蚊子进行吸引，通过电机带动透明转动套转动，使得存在蚊虫的相邻两个分隔板转动至与盒体内部的清水相接触，使得蚊子的躯体充分的与清水相接触，对蚊子进行捕捉，然后刮除模块依次对侧面上存在蚊虫的多个分隔板进行清理，将蚊虫躯体除去，有效提高了对蚊子的处理效率，保护人们的身体健康；利用交叉设置的多个一号棉棒或者二号棉棒能够增大体积，从而便于其底端吸收阶梯状存储管中的人工汗液，进而保证人工汗液对蚊子的吸引力。

2、本发明通过两个浮块在清水中受到浮力作用，使得弧形橡胶网板中部的两侧上浮一段距离，使得贯穿孔与连接弹簧的簧圈发生挤压，在弧形橡胶网板继续上移时，连接弹簧的簧圈与贯穿孔分离，连接弹簧与弧形橡胶网板均产生抖动，从而改变弧形橡胶网板附近的水流速度和水流流向，从而使得蚊虫的躯体上与清水完全接触，提高了灭蚊的效率；利用弧形橡胶网板的靠近透明转动套的一端首先与盒体内部的清水相接触，从而使得与该弧形橡胶网板相连的两个分隔板之间的蚊虫集中在弧形橡胶网板远离透明转动套的一端，再利用刮除模块对转动过来的分隔板进行刮除清理，避免分隔板上附着蚊虫，同时，在分隔板与刮除模块分离时，相邻两个分隔板之间的水会经倾斜摆布的分隔板侧面上流出，从而对刮除模块的清理部位进行冲洗，提高了分隔板的洁净程度，便于清理。

3、本发明通过分隔板的底端对弹簧片的底端进行挤压，使得半圆状弹性板上固连有清理毛刷的一端与分隔板的侧面紧贴，弹簧片可使得半圆状弹性板一端的清理毛刷始终与分隔板的侧面相接触，且弹簧片能够对分隔板上附着的蚊虫进行碾压，加速蚊虫失活，且分隔板在弹簧片上移动时，使得弹簧片振动，从而有利于将弹簧片和分隔板侧面上的蚊虫躯体抖落，提高清理效率；通过在半圆状弹性板上设置有弹性膜，且半圆状弹性板与弹性膜均倾斜布置，从而可使得弹性膜与半圆状弹性板之间的清水加速流动，进而能够将倾斜布置的半圆状弹性板与盒体内侧壁之间的蚊虫躯体冲刷出，有效提高蚊虫躯体的清理效率，避免半圆状弹性板与盒体的内侧壁之间残留有蚊虫躯体，便于对盒体的内侧进行清理，提高清理效率。

附图说明

下面结合附图对本发明作进一步的说明。

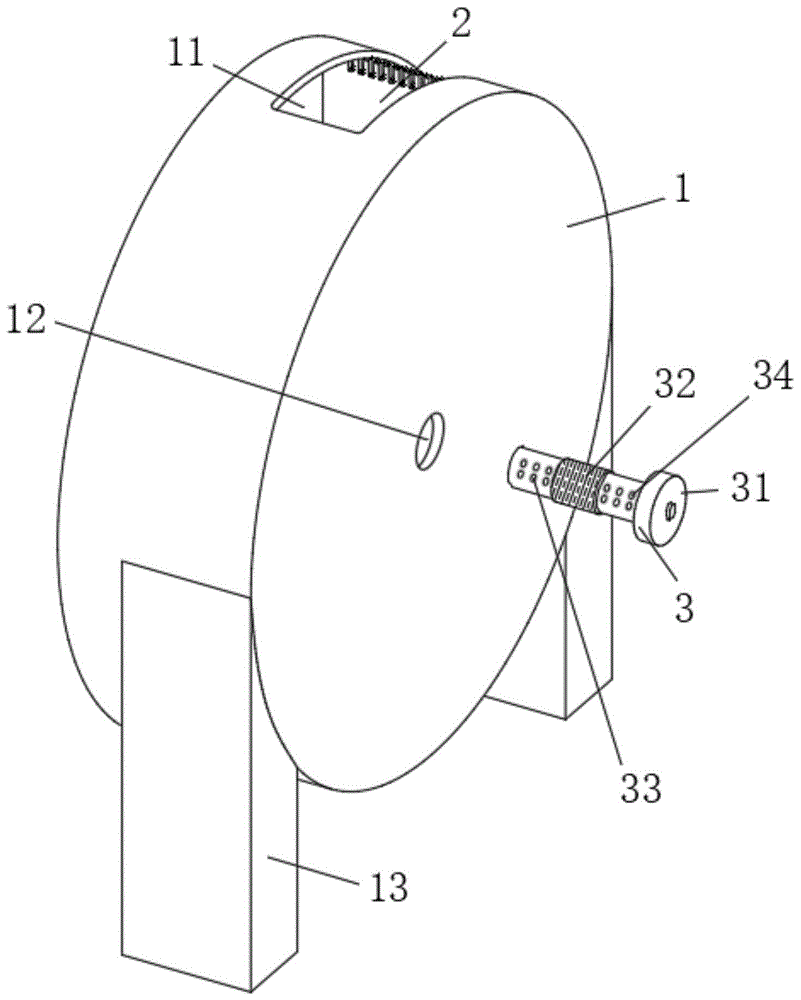

图1是本发明的主视图；

图2是本发明中盒体一侧面的结构示意图；

图3是本发明中盒体的内部结构示意图；

图4是图3中a处的局部放大示意图；

图5是图3中b处的局部放大示意图；

图6是图3中c处的局部放大示意图；

图7是本发明中盒体的侧视图；

图中：1、盒体；11、弧形通槽；12、安装孔；13、支架；14、电机；15、透明转动套；151、圆孔；16、通孔；2、分隔板；3、仿生模块；31、阶梯状存储管；32、环形灯带；33、一号棉棒；34、二号棉棒；4、隔离模块；41、弧形橡胶网板；411、贯穿孔；42、连接弹簧；43、浮块；5、刮除模块；51、半圆状弹性板；52、弹簧片；53、弹性膜；6、密封塞。

具体实施方式

下面将结合本发明实施例，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围。

如图1至图7所示，一种自调平式水利喷灌装置，包括盒体1，所述盒体1一侧的中心位置处安装有电机14，盒体1内侧的水平轴线上转动连接有透明转动套15，且透明转动套15的一端与电机14的输出端传动连接，透明转动套15的另一端与盒体1的内侧壁转动连接，盒体1内侧壁的底端开设有通孔16，且通孔16的内侧嵌入连接有密封塞6，盒体1内侧壁的底部位于通孔16的一侧固连有刮除模块5，盒体1的顶端开设有弧形通槽11，盒体1外侧的底部对称固连有两个支架13；所述透明转动套15的壁厚上均匀开设有多个圆孔151，透明转动套15的外柱面上呈环形等角度固连有多个分隔板2，且任意相邻两个分隔板2之间均设置有隔离模块4，透明转动套15的内侧布置有仿生模块3；多个所述分隔板2远离透明转动套15一端的端部均匀开设有多个缺口；所述仿生模块3用于存储人工汗液；所述刮除模块5用于对分隔板2进行清理；其中，

所述隔离模块4包括弧形橡胶网板41、浮块43和连接弹簧42；所述弧形橡胶网板41的两侧边分别与相邻的两个分隔板2的侧面固连；

所述仿生模块3包括阶梯状存储管31、环形灯带32、一号棉棒33和二号棉棒34；所述盒体1远离电机14一侧的中心位置处开设有安装孔12；所述阶梯状存储管31中部的外柱面上套设有环形灯带32，阶梯状存储管31的顶部位于环形灯带32的两侧对称开设有两组嵌入孔，阶梯状存储管31的一端贯穿安装孔12并布置在透明转动套15的内侧，阶梯状存储管31的另一端嵌入连接有阀门，且阀门用于补充人工汗液；两组所述嵌入孔的内侧分别嵌入连接有多个一号棉棒33和多个二号棉棒34，且一号棉棒33与二号棉棒34底端均与阶梯状存储管31的内壁相接触、另一端的端部均与阶梯状存储管31的外柱面齐平；所述环形灯带32用于发出紫外光。

工作时，首先通过盒体1底部的通孔16向盒体1的内侧注入适量的清水，然后使用密封塞6将通孔16封闭，此时，清水的水面位于透明转动套15的下方且可将最下方的分离模块淹没，取出阶梯状存储管31，向其中加入适量的人工汗液，棉棒位于阶梯状存储管31内侧的部分吸收人工汗液，并通过棉棒的另一端散发出气味，同时，将环形灯带32与外部电源连接，使得环形灯带32发出紫外光，对蚊子进行吸引，利用光线与气味共同对蚊子进行吸引，通过电机14带动透明转动套15转动，多个分隔板2随之逆时针转动，使得棉棒散发出的气味依次经圆孔151和通槽排出，吸引蚊子进入盒体1的内侧并向靠近透明转动套15的方向移动，然后透明转动套15继续转动，从而使得存在蚊虫的相邻两个分隔板2转动至与盒体1内部的清水相接触，使得蚊子的躯体充分的与清水相接触，对蚊子进行捕捉，然后刮除模块5依次对侧面上存在蚊虫的多个分隔板2进行清理，将蚊虫躯体除去，有效提高了对蚊子的处理效率，保护人们的身体健康，同时，弧形橡胶网板41能够避免蚊子经透明转动套15上开设的圆孔151逃出；在需要对盒体1的内部进行清理时，取下密封塞6，通过电机14带动透明转动套15转动，从而使得分隔板2转动，分隔板2转动时，其远离透明转动套15的一端等距开设的缺口将蚊虫的躯体刮至通孔16位置处排出，有效提高盒体1的清理效率。

所述隔离模块4还包括浮块43和连接弹簧42；所述弧形橡胶网板41上开设有贯穿孔411，且贯穿孔411的内侧壁上固连有环形毛刷，弧形橡胶网板41远离透明转动套15的一侧位于贯穿孔411的两侧分别固连有浮块43；所述连接弹簧42的一端贯穿贯穿孔411与相对应一个分隔板2的侧面固连，连接弹簧42的外径大于贯穿孔411的内径2-4mm；所述环形毛刷用于隔离蚊子。

工作时，在相邻两个分隔板2之间的弧形橡胶网板41完全没入水面以下时，两个浮块43会使得弧形橡胶网板41中部的两侧上浮一段距离，此时，贯穿孔411随之上移，在贯穿孔411时与连接弹簧42的簧圈发生挤压，弧形橡胶网板41继续上移时，连接弹簧42的簧圈与贯穿孔411分离，此时，连接弹簧42与弧形橡胶网板41均产生抖动，从而改变弧形橡胶网板41附近的水流速度和水流流向，利用水流不规则的流向和流速，可使得蚊虫的躯体上与清水完全接触，避免因蚊虫躯体上的绒毛导致蚊虫逃离，提高了灭蚊的效率。

所述弧形橡胶网板41的一端与相邻的一个分隔板2靠近透明转动套15的位置处侧面固连、另一端与另一个分隔板2远离透明转动套15的位置处固连。

工作时，当透明转动套15带动多个分隔板2逆时针转动时，弧形橡胶网板41的靠近透明转动套15的一端首先与盒体1内部的清水相接触，此时，与该弧形橡胶网板41相连的两个分隔板2之间的蚊虫会沿与透明转动套15相反的方向飞行，从而使得蚊虫集中在弧形橡胶网板41远离透明转动套15的一端，当分隔板2继续逆时针转动时，清水充满该弧形橡胶网板41与相邻两个分隔板2之间的空隙，从而将蚊虫淹没，然后刮除模块5对转动过来的分隔板2进行刮除清理，避免分隔板2上附着蚊虫，同时，在分隔板2与刮除模块5分离时，相邻两个分隔板2之间的水会经倾斜摆布的分隔板2侧面上流出，从而对刮除模块5的清理部位进行冲洗，提高了分隔板2的洁净程度，便于清理。

所述一号棉棒33与二号棉棒34均至少设置有两个，且任意相邻的两个一号棉棒33之间相互交叉，任意相邻的两个二号棉棒34之间相互交叉。

工作时，交叉设置的多个一号棉棒33或者二号棉棒34能够增大体积，从而便于其底端吸收阶梯状存储管31中的人工汗液，使得两种棉棒的顶端均存储足量的人工汗液，并吸收环形灯带32散发出的热量，加速人工汗液蒸发，从而保证人工汗液对蚊子的吸引力。

所述刮除模块5包括半圆状弹性板51、弹簧片52和清理毛刷；所述半圆状弹性板51的一端与盒体1的内侧壁固连，半圆状弹性板51另一端的内侧固连弹簧片52，半圆状弹性板51另一端的端部固连清理毛刷；所述弹簧片52的一端与半圆状弹性板51一端的内侧壁固连；所述弹簧片52的宽度与半圆状弹性板51的直径相同。

工作时，在分隔板2与半圆状弹性板51的内侧接触后，分隔板2逆时针转动，此时，分隔板2的底端对弹簧片52的底端进行挤压，当分隔板2的底端继续移动时，半圆状弹性板51上固连有清理毛刷的一端与分隔板2的侧面紧贴，同时，弹簧片52与分隔板2的侧面相接触，弹簧片52可使得半圆状弹性板51一端的清理毛刷始终与分隔板2的侧面相接触，且弹簧片52能够对分隔板2上附着的蚊虫进行碾压，加速蚊虫失活，并且分隔板2在弹簧片52上移动时，使得弹簧片52振动，从而有利于将弹簧片52和分隔板2侧面上的蚊虫躯体抖落，提高清理效率。

所述半圆状弹性板51与盒体1的中心轴线之间的夹角为10度，半圆状弹性板51外侧的中部粘接有弹性膜53，且弹性膜53的底端与盒体1的内侧壁固连。

工作时，在分隔板2的底端与半圆状弹性板51接触时，半圆状弹性板51变形，使得弹性膜53与盒体1的内侧壁紧贴，在分隔板2与半圆状弹性板51分离时，半圆状弹性板51恢复形变，此时，弹性膜53张开，从而使得弹性膜53与半圆状弹性板51之间的清水加速流动，进而能够将半圆状弹性板51与盒体1内侧壁之间的蚊虫躯体冲刷出，有效提高蚊虫躯体的清理效率，避免半圆状弹性板51与盒体1的内侧壁之间残留有蚊虫躯体，便于对盒体1的内侧进行清理，提高清理效率。

工作原理：使用时，首先通过盒体1底部的通孔16向盒体1的内侧注入适量的清水，然后使用密封塞6将通孔16封闭，此时，清水的水面位于透明转动套15的下方且可将最下方的分离模块淹没，取出阶梯状存储管31，向其中加入适量的人工汗液，棉棒位于阶梯状存储管31内侧的部分吸收人工汗液，并通过棉棒的另一端散发出气味，同时，将环形灯带32与外部电源连接，使得环形灯带32发出紫外光，对蚊子进行吸引，利用光线与气味共同对蚊子进行吸引，通过电机14带动透明转动套15转动，多个分隔板2随之逆时针转动，使得棉棒散发出的气味依次经圆孔151和通槽排出，吸引蚊子进入盒体1的内侧并向靠近透明转动套15的方向移动，然后透明转动套15继续转动，从而使得存在蚊虫的相邻两个分隔板2转动至与盒体1内部的清水相接触，使得蚊子的躯体充分的与清水相接触，对蚊子进行捕捉，然后刮除模块5依次对侧面上存在蚊虫的多个分隔板2进行清理，将蚊虫躯体除去，有效提高了对蚊子的处理效率，保护人们的身体健康，同时，弧形橡胶网板41能够避免蚊子经透明转动套15上开设的圆孔151逃出；

在需要对盒体1的内部进行清理时，取下密封塞6，通过电机14带动透明转动套15转动，从而使得分隔板2转动，分隔板2转动时，其远离透明转动套15的一端等距开设的缺口将蚊虫的躯体刮至通孔16位置处排出，有效提高盒体1的清理效率。
