一种用于海洋生物的运输设备的制作方法

本发明实施例涉及海洋生物领域，具体涉及一种用于海洋生物的运输设备。

背景技术：

海洋生物是指海洋里有生命的物种，包括海洋动物、海洋植物、微生物及病毒等，其中海洋动物包括无脊椎动物和脊椎动物，随着生活不断在提高，部分家庭喜欢饲养一些海洋生物，在对一些海洋生物运输的过程中，需要进行通过专门的设备。

现有技术存在以下不足：现有的运输设备在运输过程中，为了防止海洋生物从设备内部跳出，通常采用封闭容器，同时会在开设一定数量的通气孔，但在海洋生物活动的过程中，容易将水花从通气孔溅出，从而影响周边的环境。

技术实现要素：

为此，本发明实施例提供一种用于海洋生物的运输设备，通过活动板、旋钮、螺杆和侧板，在对海洋生物进行运输时，需要转动上盖上端的旋钮，通过旋钮带动螺杆转动，通过侧板带动活动板向下移动，将内槽内壁的通槽打开，通槽的一端与主箱内部相连通，可以使主箱与外界形成空气流通，因为通槽为l型，海洋生物产生的水花不易被溅出，并且可以通过转动旋钮带动活动板，调节通槽的开口大小，较为方便，以解决现有技术中由于会有水花溅出影响周边环境导致的问题。

为了实现上述目的，本发明实施例提供如下技术方案：一种用于海洋生物的运输设备，包括主箱，所述主箱的前后两端固定安装有观察窗，所述主箱的顶端固定安装有上盖，所述上盖的顶端一侧设置有旋钮，所述上盖与旋钮活动连接，所述主箱的内部设置有活动板，所述上盖与活动板活动连接，所述活动板的内部设置有内板，所述活动板与内板活动连接，所述活动板的顶端设置有滑钮，所述活动板的内部设置有螺杆，所述螺杆的底端固定安装有挡片，所述上盖的内部中心开设有内槽，所述内槽的内壁开设有若干个通槽，所述活动板的两侧固定安装有侧板，所述侧板的内部开设有螺纹孔，所述活动板的外表面开设有滑槽，所述活动板的内部开设有安放槽，所述活动板的内部固定安装有活性碳板，所述活性碳板的内部固定安装有固定螺栓，所述滑槽的内部设置有卡柱，所述内板的内部一侧开设有卡槽。

进一步地，所述螺杆的顶端与旋钮固定连接，所述活动板与内槽的规格大小相同。

进一步地，所述通槽的底端与主箱的内部相连通，所述螺杆的一端与螺纹孔相匹配。

进一步地，所述螺杆的底端贯穿侧板，所述螺杆与侧板通过螺纹活动连接。

进一步地，所述滑钮与活动板通过滑槽滑动连接，所述安放槽与活性碳板规格大小相同。

进一步地，所述内板与安放槽通过固定螺栓固定连接，所述滑钮的底端与卡柱固定连接。

进一步地，所述卡柱的一端与卡槽相匹配，所述主箱的内部设置有捕捞网，所述捕捞网的顶端固定安装有两根拉杆。

本发明实施例具有如下优点：

通过设置活动板、旋钮、螺杆和侧板，在对海洋生物进行运输时，需要转动上盖上端的旋钮，通过旋钮带动螺杆转动，通过侧板带动活动板向下移动，将内槽内壁的通槽打开，通槽的一端与主箱内部相连通，可以使主箱与外界形成空气流通，因为通槽为l型，海洋生物产生的水花不易被溅出，并且可以通过转动旋钮带动活动板，调节通槽的开口大小，较为方便。

附图说明

为了更清楚地说明本发明的实施方式或现有技术中的技术方案，下面将对实施方式或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅仅是示例性的，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图引伸获得其它的实施附图。

本说明书所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本发明可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本发明所能产生的功效及所能达成的目的下，均应仍落在本发明所揭示的技术内容得能涵盖的范围内。

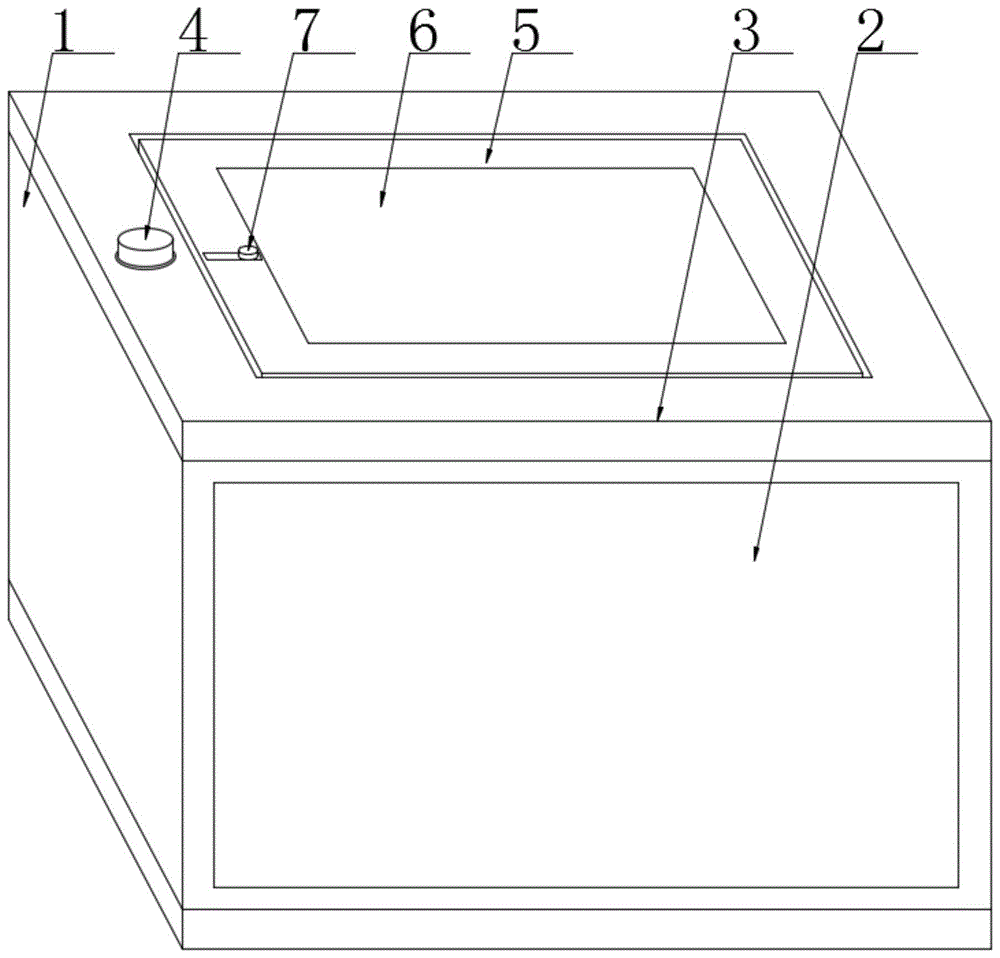

图1为本发明提供的整体结构示意图；

图2为本发明提供的上盖的内部结构图；

图3为本发明提供的活动板的俯视图；

图4为本发明提供的活动板的内部结构图；

图5为本发明提供的主箱的俯视图。

图中：1主箱、2观察窗、3上盖、4旋钮、5活动板、6内板、7滑钮、8螺杆、9挡片、10内槽、11通槽、12侧板、13螺纹孔、14滑槽、15安放槽、16活性碳板、17固定螺栓、18卡柱、19卡槽、20捕捞网、21拉杆。

具体实施方式

以下由特定的具体实施例说明本发明的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本发明的其他优点及功效，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

参照说明书附图1-5，该实施例的一种用于海洋生物的运输设备，包括主箱1，所述主箱1的前后两端固定安装有观察窗2，所述主箱1的顶端固定安装有上盖3，所述上盖3的顶端一侧设置有旋钮4，所述上盖3与旋钮4活动连接，所述主箱1的内部设置有活动板5，所述上盖3与活动板5活动连接，所述活动板5的内部设置有内板6，所述活动板5与内板6活动连接，所述活动板5的顶端设置有滑钮7，所述活动板5的内部设置有螺杆8，所述螺杆8的底端固定安装有挡片9，所述上盖3的内部中心开设有内槽10，所述内槽10的内壁开设有若干个通槽11，所述活动板5的两侧固定安装有侧板12，所述侧板12的内部开设有螺纹孔13，所述活动板5的外表面开设有滑槽14，所述活动板5的内部开设有安放槽15，所述活动板5的内部固定安装有活性碳板16，所述活性碳板16的内部固定安装有固定螺栓17，所述滑槽14的内部设置有卡柱18，所述内板6的内部一侧开设有卡槽19。

进一步地，所述螺杆8的顶端与旋钮4固定连接，所述活动板5与内槽10的规格大小相同，在对海洋生物进行运输时，需要转动上盖3上端的旋钮4，通过旋钮4带动螺杆8转动。

进一步地，所述通槽11的底端与主箱1的内部相连通，所述螺杆8的一端与螺纹孔13相匹配，可以使主箱1与外界形成空气流通。

进一步地，所述螺杆8的底端贯穿侧板12，所述螺杆8与侧板12通过螺纹活动连接，通过侧板12带动活动板5向下移动，将内槽10内壁的通槽11打开。

进一步地，所述滑钮7与活动板5通过滑槽14滑动连接，所述安放槽15与活性碳板16规格大小相同，当需要对活性碳板16进行更换时，需要先将一侧的滑钮7沿着滑槽14向一侧滑动，带动卡柱18从内板6一侧的卡槽19脱离。

进一步地，所述内板6与安放槽15通过固定螺栓17固定连接，所述滑钮7的底端与卡柱18固定连接。

进一步地，所述卡柱18的一端与卡槽19相匹配，所述主箱1的内部设置有捕捞网20，所述捕捞网20的顶端固定安装有两根拉杆21，当需要对主箱1内的海洋生物进行捕捞时，可以通过拉动拉杆21将捕捞网20向上拉动，可以快速将海洋生物捞出。

实施场景具体为：本实用在对海洋生物进行运输时，需要转动上盖3上端的旋钮4，通过旋钮4带动螺杆8转动，通过侧板12带动活动板5向下移动，将内槽10内壁的通槽11打开，通槽11的一端与主箱1内部相连通，可以使主箱1与外界形成空气流通，因为通槽11为l型，海洋生物产生的水花不易被溅出，并且可以通过转动旋钮4带动活动板5，调节通槽11的开口大小，较为方便，活动板5的底端设置有活性碳板16，用于吸收海洋产生的异味，当需要对活性碳板16进行更换时，需要先将一侧的滑钮7沿着滑槽14向一侧滑动，带动卡柱18从内板6一侧的卡槽19脱离，接着将转动内板6，对内板6进行翻面，最后卸下固定螺栓17，对内部的活性碳板16进行更换，当需要对主箱1内的海洋生物进行捕捞时，可以通过拉动拉杆21将捕捞网20向上拉动，可以快速将海洋生物捞出。

工作原理：参照说明书附图1-5，在对海洋生物进行运输时，需要转动上盖3上端的旋钮4，通过旋钮4带动螺杆8转动，通过侧板12带动活动板5向下移动，将内槽10内壁的通槽11打开，通槽11的一端与主箱1内部相连通，可以使主箱1与外界形成空气流通，因为通槽11为l型，海洋生物产生的水花不易被溅出，并且可以通过转动旋钮4带动活动板5，调节通槽11的开口大小，较为方便，活动板5的底端设置有活性碳板16，用于吸收海洋产生的异味。

虽然，上文中已经用一般性说明及具体实施例对本发明作了详尽的描述，但在本发明基础上，可以对之作一些修改或改进，这对本领域技术人员而言是显而易见的。因此，在不偏离本发明精神的基础上所做的这些修改或改进，均属于本发明要求保护的范围。
