宠物止吠器的制作方法

本实用新型涉及一种宠物止吠器。

背景技术：

宠物越来越多，当宠物在受到外界声音刺激时容易发出吠叫，从而影响到他人，为了防止宠物吠叫，设计出了宠物止吠器，当宠物吠叫时，通过电击刺激宠物，使宠物停止吠叫。

请参阅图1和图2，图1和图2所示为现有的一种宠物止吠器1，其包括一本体11和两电击柱12，所述本体的顶部固设有两螺丝柱13，两所述电击柱12分别与两螺丝柱13螺纹连接，在使用时，两电击柱12直接与宠物的皮肤接触。当宠物吠叫时，使用者通过遥控器发射信号给宠物止吠器1，宠物止吠器1通过电击柱12电击宠物，使宠物停止吠叫。现有的这种宠物止吠器1经常佩戴在宠物的脖子上，电击柱12会长期顶着宠物的皮肤，由于电击柱12与宠物皮肤的接触面积小，且铁柱坚硬，时间久了，电击柱12会顶伤宠物的皮肤。

技术实现要素：

本实用新型的目的在于克服上述现有技术的不足，提供一种不会顶伤宠物的皮肤的宠物止吠器。

本实用新型是这样实现的，一种宠物止吠器，包括一本体和两电击柱，所述本体的顶部固设有两螺丝柱，两所述电击柱分别与两所述螺丝柱螺纹连接，所述宠物止吠器还包括两防磨扣，所述防磨扣底部开设有安装孔，所述防磨扣用于与宠物的毛发接触，所述安装孔用于与所述螺丝柱固定连接。

具体地，所述安装孔为螺纹孔或内壁光滑的盲孔。

优选地，所述螺丝柱为金属材料，所述防磨扣的材质为塑胶材料或金属材料，所述防磨扣为圆形、多棱形或圆角矩形。

本实用新型还提供一种宠物止吠器，包括一本体和两电击柱，所述本体的顶部固设有两螺丝柱，两所述电击柱分别与两所述螺丝柱螺纹连接，所述宠物止吠器还包括一防磨扣，所述防磨扣底部开设有两安装孔，所述防磨扣用于与宠物的毛发接触，所述安装孔用于与所述螺丝柱插接。

具体地，所述安装孔为内壁光滑的盲孔。

优选地，所述螺丝柱为金属材料，所述防磨扣的材质为塑胶材料，所述防磨扣为椭圆形、多棱形或圆角矩形。

本实用新型提供的宠物止吠器的技术效果是：提供一种电击柱和防磨扣可交替使用的宠物止吠器，当宠物吠叫时使用电击柱进行惩戒训练，当宠物不吠叫时使用防磨扣，由于宠物在经过训练后在大多数时间是不吠叫的，所以在大多数时间是使用带防磨扣的宠物止吠器进行预防吠叫，防磨扣与宠物脖子上的毛发接触面积大，长时间佩戴也不会顶伤宠物的皮肤，解决了现有技术中宠物止吠器长期佩戴导致电击柱会顶伤宠物皮肤的问题。

附图说明

为了更清楚地说明本实用新型的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

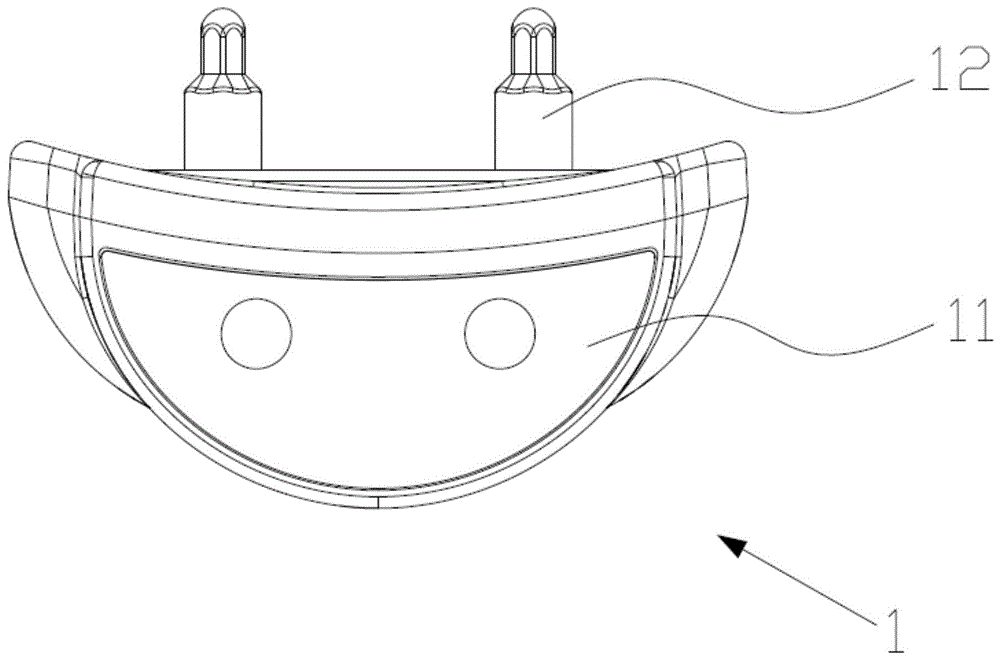

图1是现有的宠物止吠器的示意图；

图2是现有的宠物止吠器的剖视图；

图3是本实用新型实施例一提供的宠物止吠器的结构示意图；

图4是图3的剖视图；

图5是本实用新型实施例一提供的宠物止吠器中的本体与两电击柱组合在一起的示意图；

图6是本实用新型实施例一提供的宠物止吠器中的本体与两防磨扣组合在一起的示意图；

图7是本实用新型实施例二提供的宠物止吠器的结构示意图；

图8是图7的剖视图；

图9是本实用新型实施例二提供的宠物止吠器中的本体与两电击柱组合在一起的示意图；

图10是本实用新型实施例二提供的宠物止吠器中的本体与防磨扣组合在一起的示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。

实施例一

如图3-图6所示，本实用新型实施例一提供的一种宠物止吠器2，包括一本体21和两电击柱22，本体21的顶部固设有两螺丝柱23，两电击柱22分别与两螺丝柱23螺纹连接，宠物止吠器2还包括两防磨扣24，防磨扣24底部开设有安装孔241，防磨扣24用于与宠物的毛发接触，安装孔241用于与螺丝柱23固定连接。

具体地，安装孔241为螺纹孔(如图4所示)或内壁光滑的盲孔(未示出)，安装孔241为螺纹孔时用于与螺丝柱螺纹连接，安装孔为盲孔时用于与螺丝柱插接。

优选地，螺丝柱23为金属材料，如铜或铁等；安装孔241为螺纹孔时，防磨扣24的材质为塑胶材料或金属材料，如硅胶、橡胶、abs、pc、tpu、铜或铁等；安装孔为盲孔时，防磨扣24的材质为塑胶材料，如硅胶、橡胶、abs、pc或tpu等；防磨扣24为圆形、多棱形或圆角矩形。

本实用新型实施例一提供的宠物止吠器的使用方法为：当宠物吠叫时，首先，将两电击柱22分别与本体21上的两螺丝柱23螺纹连接；然后，将宠物止吠器2通过挂绳(未示出)固定在宠物的脖子上，使两电击柱22与宠物脖子上的皮肤抵接；接着，使用者通过遥控器发射信号给宠物止吠器2，宠物止吠器2通过电击柱22电击宠物，使宠物停止吠叫。当宠物不吠叫时，将宠物止吠器2从宠物的脖子上取下；然后，将两电击柱22从两螺丝柱23上取出；接着，将两防磨扣24的安装孔241分别与本体21上的两螺丝柱23螺纹连接或插接，使两防磨扣24与本体21固定连接；最后，将宠物止吠器2重新固定在宠物的脖子上，使两防磨扣24与宠物脖子上的毛发抵接。

本实用新型实施例一提供的宠物止吠器的技术效果是：提供一种电击柱22和防磨扣24可交替使用的宠物止吠器2，当宠物吠叫时使用电击柱22进行惩戒训练，当宠物不吠叫时使用防磨扣24，由于宠物在经过训练后在大多数时间是不吠叫的，所以在大多数时间是使用带防磨扣24的宠物止吠器2进行预防吠叫，防磨扣24与宠物脖子上的毛发接触面积大，长时间佩戴也不会顶伤宠物的皮肤，解决了现有技术中宠物止吠器长期佩戴导致电击柱会顶伤宠物皮肤的问题。

实施例二

如图7-图10所示，本实用新型实施例二提供的一种宠物止吠器3，包括一本体31和两电击柱32，本体31的顶部固设有两螺丝柱33，两电击柱32分别与两螺丝柱33螺纹连接，宠物止吠器还包括一防磨扣34，防磨扣34底部开设有两安装孔341，防磨扣34用于与宠物的毛发接触，安装孔341用于与螺丝柱插接。

具体地，安装孔341为内壁光滑的盲孔(如图8所示)。

优选地，螺丝柱33为金属材料，如铜或铁等，防磨扣34的材质为塑胶材料，如硅胶、橡胶、abs、pc或tpu等，防磨扣34为椭圆形、多棱形或圆角矩形。

本实用新型实施例二提供的宠物止吠器的使用方法为：当宠物吠叫时，首先，将两电击柱32与本体31上的两螺丝柱33螺纹连接；然后，将宠物止吠器3通过挂绳(未示出)固定在宠物的脖子上，使两电击柱32与宠物脖子上的皮肤抵接；接着，使用者通过遥控器发射信号给宠物止吠器3，宠物止吠器3通过电击柱32电击宠物，使宠物停止吠叫。当宠物不吠叫时，将宠物止吠器3从宠物的脖子上取下；然后，将两电击柱32从从两螺丝柱33上取出；接着，将防磨扣34的两安装孔341分别与本体31上的两螺丝柱33插接，使防磨扣34与本体31固定连接；最后，将宠物止吠器3重新固定在宠物的脖子上，使防磨扣34与宠物脖子上的毛发抵接。

本实用新型实施例二提供的宠物止吠器的技术效果是：提供一种电击柱32与防磨扣34可交替使用的宠物止吠器3，当宠物吠叫时使用电击柱32进行惩戒训练，当宠物不吠叫时使用防磨扣34，由于宠物在经过训练后在大多数时间中不吠叫的，所以在大多数时间是使用带防磨扣34的宠物止吠器3，防磨扣34与宠物脖子上的毛发接触面积大，长时间佩戴也不会顶伤宠物的皮肤，解决了现有技术中宠物止吠器长期佩戴导致电击柱会顶伤宠物皮肤的问题。

以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本实用新型的保护范围。
